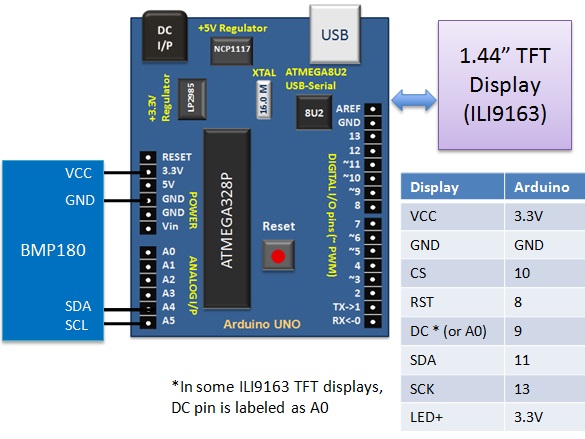

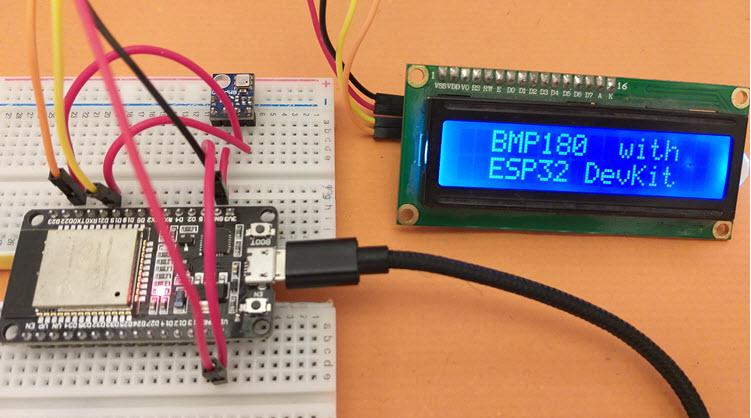

bmp180的pcb库

对于BMP180气压传感器的PCB库（封装），你需要考虑以下几点：

什么是PCB库？
- 在PCB设计中，“PCB库”（通常指元器件封装库）定义了元器件在电路板上的物理占位和连接点（焊盘）。它包含了焊盘的形状、尺寸、位置、丝印轮廓、1脚标识、3D模型关联等信息。

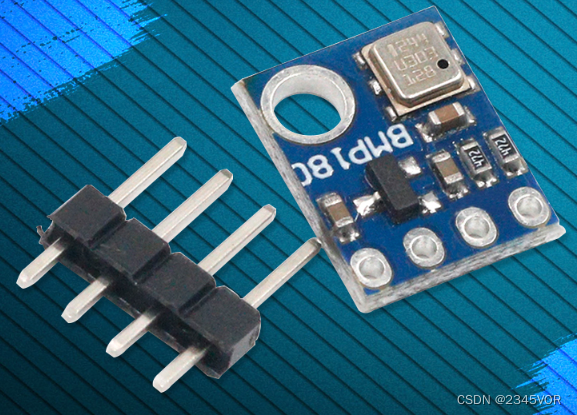

BMP180的主要封装形式：
- BMP180通常采用LGA（Land Grid Array） 封装。最常见的是 LGA-8（8个引脚焊盘）。
- 这个封装非常小巧，尺寸大约为 3.6mm x 3.8mm x 0.93mm。
如何获取BMP180的PCB库（封装）：
- 途径一：官方资料（推荐首选）
  - 查阅数据手册： 这是最权威的来源。在Bosch Sensortec官网下载BMP180的官方数据手册（Datasheet）。在手册的末尾或专门的机械规格章节（Mechanical Specifications / Package Outline），会提供精确的封装尺寸图和焊盘布局图（通常是俯视图和侧视图）。
  - 查找参考设计/评估板： 有时官方会提供评估板的参考设计文件（如Altium Designer设计文件、Gerber文件、PDF原理图和PCB图），这些文件里包含了已验证的BMP180封装。去Bosch Sensortec官网的BMP180产品页面查找“Design Support”， “Evaluation Board”， “Application Note” 或类似选项。
  - 官方库（可能性较小）： 虽然Bosch Sensortec本身不一定提供所有EDA软件的完整库文件，但官方资料是最精确的依据。
- 途径二：第三方元器件库平台
  - 一些在线平台提供用户生成或维护的元器件库。使用时请务必与官方数据手册核对尺寸！常见的平台有：
    - SnapEDA： 提供多种EDA格式（Altium, Eagle, KiCad, OrCAD等）的免费和付费库。
    - Ultra Librarian： 也提供多种格式的库。通常需要注册并下载其工具来转换格式。
    - Component Search Engine： 集成在Altium Designer等专业软件中，可直接搜索下载。
    - KiCad官方库/社区库： KiCad自带库可能包含（检查Housings_LGA.pretty或类似名称的库），KiCad社区库也可能有用户贡献的封装。
- 途径三：自己绘制（需要谨慎）
  - 如果找不到满意的或需要完全控制，你可以根据数据手册中的机械图纸在你的PCB设计软件中自行绘制封装。
  - 关键尺寸（务必以你所用芯片的具体数据手册为准！常见参考值如下）：
    - 整体尺寸：~3.6mm x 3.8mm
    - 焊盘数量：8个 (LGA-8)
    - 焊盘形状：通常为矩形（长方形）
    - 焊盘尺寸：宽度(W)和长度(L)需查手册（例如，W ~ 0.35mm / L ~ 0.35mm 或 0.4mm，取决于设计偏好和焊接工艺）。
    - 焊盘间距(Pitch)：通常为0.6mm（相邻焊盘中心到中心的距离）。
    - 特别注意： LGA封装底部中心通常有一个大的导热/接地焊盘。数据手册会明确说明是否需要这个焊盘以及它的尺寸和连接要求（通常是GND）！ 不要遗漏这个焊盘。
  - 绘制步骤（以KiCad为例）：
    1. 打开PCB编辑器。
    2. 进入封装编辑器（Footprint Editor）。
    3. 新建一个封装。
    4. 根据数据手册图纸，放置8个焊盘（用于引脚）和1个焊盘（用于中心GND焊盘）。设置每个焊盘的编号（引脚号）、形状、尺寸（X/Y尺寸）、位置（坐标）。
    5. 绘制丝印层（F.Silkscreen）的外框（通常是一个矩形，比芯片本体略大一点），标记1脚位置（通常用一个小圆点或缺口）。
    6. 绘制组装层（F.Courtyard）的外框（比丝印框再大一点，留出元器件放置和焊接所需的最小间隙）。
    7. 保存到你自定义的库或指定库中。
  - 验证：
    - 打印1：1图纸： 将封装打印在纸上（确保1：1比例），将实际的BMP180芯片放上去检查焊盘位置和尺寸是否匹配。
    - 使用3D视图： 如果软件支持3D模型，关联一个BMP180的STEP模型（可以从官网、TraceParts、GrabCAD等地方找），在3D视图下检查是否贴合。
    - 对照数据手册： 反复核对所有关键尺寸（焊盘大小、间距、整体轮廓）。
重要注意事项：
- 务必核对数据手册： 无论使用哪种途径获取封装，最终都必须与你使用的特定版本BMP180芯片的官方数据手册进行精确核对。不同批次或供应商的细微差异都可能存在。
- 焊盘尺寸设计： 数据手册通常给出焊盘的“推荐”尺寸。实际设计中，根据你的焊接工艺（回流焊、手工焊）和PCB制造能力，可能需要微调焊盘尺寸（例如，为手工焊接略微加大焊盘）。
- 中心散热/接地焊盘： 这是最容易出错的地方。一定要按照手册要求设置该焊盘的大小、位置和正确的网络连接（通常是GND）。
- EDA软件兼容性： 确保下载或绘制的封装格式与你的PCB设计软件兼容（如.kicad_mod for KiCad, .PcbLib for Altium, .lbr for Eagle）。

总结：

寻找BMP180的PCB封装库（封装），最可靠的方式是查阅Bosch Sensortec官方提供的BMP180数据手册，获取精确的机械尺寸图和焊盘布局。第三方平台（如SnapEDA, Ultra Librarian）或设计软件内置/社区库可以作为快速获取的途径，但必须与官方手册核对。如果精度要求高或找不到合适库，根据官方尺寸自行绘制封装是最可控的方法，绘制时务必特别注意中心GND焊盘的设计，完成后必须进行仔细验证（1：1打印、3D模型检查）。
