以下是关于LCD屏PCB板的详细介绍（中文版）：
LCD屏PCB板的作用与组成
LCD屏PCB（Printed Circuit Board，印刷电路板）是液晶显示屏的核心控制模块，负责驱动屏幕显示图像、处理信号、管理背光及接口通信。其主要功能包括：
- 信号转换：将输入的视频信号（如HDMI、LVDS、eDP）转换为LCD面板可识别的驱动信号。
- 时序控制：生成精确的行/列扫描时序，控制每个像素的开关。
- 背光驱动：为LED背光灯条提供恒流电源，调节亮度（PWM或DC调光）。
- 接口中转：连接主板与液晶面板（通过FPC软排线）。
关键组成部分
| 组件 | 功能说明 |
|---|---|
| 主控芯片 | 核心处理器（如T-Con芯片），负责图像处理、时序控制和色彩校正。 |
| 驱动IC | 行/列驱动器，直接控制液晶分子偏转（常集成在面板边缘，通过PCB连接）。 |
| 电源电路 | DC-DC转换模块，提供面板所需的多档电压（如±5V、12V、AVDD/VGH/VGL等）。 |
| 背光驱动电路 | 升压电路（Boost）或恒流IC，驱动LED灯条并支持亮度调节。 |
| 接口插座 | 连接主板（如eDP/LVDS接口）和面板（如FPC/ZIF连接器）。 |
| 存储器 | 存储EDID（分辨率/刷新率信息）、伽马校正参数等。 |
PCB类型与结构
-
独立PCB板
- 常见于大尺寸显示屏（显示器/电视），通过排线与面板分离。
- 优势：维修更换方便，散热更好。
-
COF/COB封装
- 小型设备（手机/平板）常将驱动IC绑定在软性电路板（FPC）上，再连接主PCB。
- 特点：节省空间，适应曲面或窄边框设计。
制造工艺要求
- 高精度布线：阻抗控制严格，减少信号干扰（尤其高频eDP接口）。
- 抗干扰设计：覆铜屏蔽层、滤波电容布局，防止电磁干扰（EMI）。
- 散热处理：驱动IC区域铺铜或加散热垫，避免高温导致色偏/烧毁。
- 可靠性测试：高低温循环、信号完整性测试（SI）、老化测试等。
常见故障与维修
- 故障现象：
- 花屏/竖线：T-Con芯片或FPC接触不良。
- 背光不亮：驱动电路保险熔断或升压IC损坏。
- 无显示：电源模块故障或主控芯片失效。
- 维修重点：
- 更换损坏的电容、保险电阻。
- 重新压接FPC排线（使用热压机）。
- 刷写或更换存储芯片（修复EDID数据）。
行业发展趋势
- 集成化：T-Con功能逐步集成到主板SoC中（如平板电脑），减少独立PCB。
- 高速接口：eDP接口替代LVDS，支持4K/120Hz高带宽传输。
- Mini-LED驱动：PCB需搭载更多分区背光控制IC，布线复杂度提升。
- 柔性PCB：可折叠屏采用多层软性PCB，适应动态弯折需求。
选购注意事项
- 兼容性：确认接口类型（eDP 1.4/LVDS 30pin）、分辨率、电压匹配。
- 品质标志：优质PCB覆铜均匀、焊点光亮、元件为日系/台系品牌（如村田、钰邦）。
- 维修替代：拆机板需检查有无飞线维修痕迹，全新板优先选原厂型号。
通过以上解析，可全面理解LCD屏PCB板的技术原理、设计要点及市场应用方向。如需特定场景（如手机/车载屏）的深入分析，可进一步探讨！
LCD屏和触摸屏的PCB设计
液晶显示屏（LCD）和触摸屏技术已经成为各种电子设备的核心组成部分，从智能手机到电视和医疗设备。在这些设备中，PCB的设计对于LCD和触摸屏的性能和可靠性至关重要。下面将讨论LCD屏和触摸屏的PCB设计要求，以帮助工程师和设计师创建出色的产品。
2024-07-18 11:17:08
PCB板排针的介绍
PCB板排针的介绍排针,连接器的一种，英文名称：Pin Header。排针一般广泛被应用于PCB板的连接上，有万用连接器的美名。一般与其配对使用的有排母，线端等连接器。排针广泛应用于电子、电器、仪表
jf_15880143
2023-02-24 16:50:02
lcd1602液晶显示屏介绍_lcd1602引脚功能
本文首先阐述了lcd1602液晶显示屏的概念，其次阐述了LCD1602外形尺寸，最后介绍了lcd1602引脚功能。
2020-04-23 08:53:27
关于LCD液晶屏IC的封装方式的简单介绍
常见的IC封装方式有：COB、COG、COF、SMT、TAB这5种。我们公司主要有COB和COG的封装方式。下面就由液晶屏厂家为你介绍这几种不同的封装方式。 COB：这个工艺是将裸芯片使用胶直接粘在
2020-10-15 10:18:15
关于LCD液晶屏的工作原理的简单介绍
LCD液晶屏在生活中随处可见，可以说我们现今的生活是离不开这些先进的科技的。那么大家知道LCD液晶屏上的内容是怎么给我们呈现出来的吗，今天小编就给大家简单介绍一下LCD液晶屏的工作原理。 1、LCD
2021-02-05 14:35:50
LCD电阻触摸屏的设计安装
如今LCD 触摸屏的应用在日常生活中已经很常见，触摸屏的人机交互简单快捷，本文介绍了在设计安装LCD的电阻式触摸屏时，我们需要注意的事项。
2023-04-08 10:41:02
lcd屏和oled屏的优缺点 lcd屏和oled屏的区别
、电子设备等方面都有广泛的应用。两种显示技术在原理、结构和特点上存在较大差异，下面详细介绍LCD屏和OLED屏的优缺点以及区别。 一、LCD屏的优缺点： 优点： 可靠性高：LCD屏幕具有较高的可靠性
2024-02-20 11:14:49
简单介绍LCD液晶屏的对比度是如何定义的
LCD液晶屏的使用参数有很多，在工业LCD显示屏中其中一个参数叫对比度，很多人在面对参数的时候不知道这些参数哪些比较好，对定义也不是很清楚，今天就让液晶屏厂家为大家介绍LCD液晶屏的对比度是如何定义
2020-06-28 09:47:34
PCB板的导体材料铜箔Copper Foil介绍
铜箔作为PCB板的导体材料，是PCB板不可或缺的重要的组成部分。接下来，我会从铜箔的出货形态，外观，分类以及PCB板铜箔的常用知识来介绍铜箔的相关知识。
2025-03-14 10:45:58
lcd为什么叫瞎眼屏
lcd为什么叫瞎眼屏？智能手机发明没多久后，智能手机的屏幕就被人分成了两种，一种是OLED派，一种是LCD派，不过大部分的厂商出的智能手机都喜欢用OLED屏，不过许多人都不喜欢OLED屏，因为
2021-06-28 09:38:09
PCB板抄板的流程_PCB板抄板的技巧
PCB板抄板是指根据原有的PCB板实物得到原理图和板图（PCB图）的过程。其目的是进行后期的开发。后期开发包括安装元器件、深层测试、修改电路等。因为不属于PCB板抄板的范畴又与之相关，因此仅做介绍不再详述。
2020-09-25 17:25:04
PCB制板的简单介绍
完整的互连电子模块印刷电路板或PCB。它具有单个和多个功能的电路。这些板满足了电子机械和电路的必要性。PCB板具有绝缘材料基板，其上安装有薄层导电材料。特定的电子元件布置在PCB的绝缘材料（基板）上，并通过温暖和粘合剂与互连电路连接。它们也可以用作顺从开关板。
2019-07-31 14:04:23

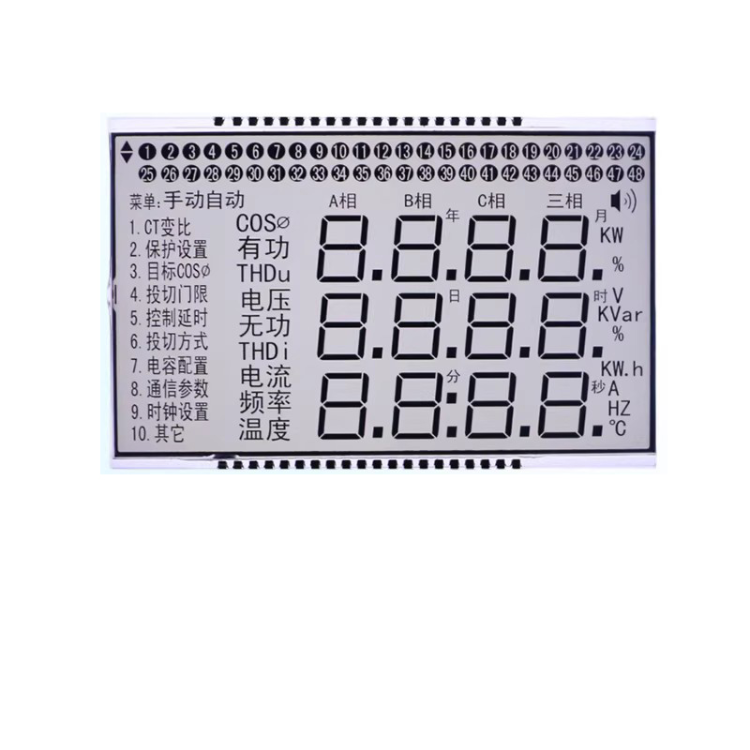

段码屏可定制LCD液晶显示屏 断码屏
