usb充电器pcb设计

好的，设计一个基本的USB充电器PCB需要注意以下几个关键方面，遵循安全、效率、EMC和可靠性的原则：

一、 核心设计原则

1. 安全和法规遵从性 (首要！)：

   • 安规距离 (Creepage/Clearance): 这是最重要的！必须严格遵守IEC/UL 60950-1或IEC/UL 62368-1（信息设备安全）标准。
     • 初次级隔离： 变压器初级侧（高压侧：整流后DC 高压 ~310V）与次级侧（低压侧：USB 5V输出）之间的物理间距（爬电距离和电气间隙）必须满足基本绝缘要求（通常要求>=6.4mm）。主控IC下方的PCB区域需要挖隔离槽（Slot）或保证足够间距。
     • 保险丝前 (Live) 区域： 交流输入端到保险丝之间的线路区域为危险高压区，与其他任何部分的距离（包括焊盘、走线、外壳）都要满足加强绝缘要求（通常>=6.4mm）。
     • Y电容位置： Y电容（用于抑制共模干扰）必须跨接在初次级之间，并靠近变压器放置。其引脚间距和到两侧的距离必须满足安规要求（通常>=6.4mm）。
   • 保险丝 (Fuse)： 必须放置在整流桥之前（交流侧）。类型通常为慢断型保险丝，额定值需根据输入功率和浪涌电流计算选择。放置位置应方便更换（如果设计需要）。保险丝周围要留足够空间。
   • 热保护： 对于功率较大或有热风险的充电器，应考虑在变压器或关键元件（如主MOSFET）附近放置温度保险丝或NTC，连接到初级控制回路。
   • 过压保护 (OVP)： 次级侧必须有可靠的过压保护电路，通常由次级反馈回路中的TL431（或类似基准源）和光耦实现精确控制，并可在故障时触发初级控制IC的保护功能（如OVP Pin）。在次级输出端并联TVS管（如SMAJ5.0A）提供瞬态过压箝位。
   • 过流保护 (OCP)： 通过初级主控IC检测MOSFET电流（通过检流电阻）或次级反馈回路检测输出电流（通过检流电阻），在过载或短路时关闭输出。
   • 绝缘变压器： 必须使用符合安规要求的变压器，其骨架结构、漆包线绝缘等级、挡墙胶带、绕组工艺都需满足加强绝缘要求（通常初次级间耐压>=3000VAC或4242VDC）。变压器在PCB上的固定孔位要远离高压引脚。

2. 效率与性能：

   • 拓扑选择： 最常见的是反激式拓扑，成本低，适合中小功率（<75W）。根据功率等级选择合适的主控IC（如OB/PN/iWatt/Silergy等品牌的PWM IC）。
   • 功率器件选型：
     • 整流桥： 耐压>=600V，电流余量充足（考虑浪涌）。
     • 初级MOSFET： 耐压>=600V（最好650V），导通电阻低，开关速度快，驱动损耗低。
     • 次级整流二极管/SR MOSFET： 二极管需选择快恢复或肖特基二极管（低压降）。功率稍大（>15W）强烈建议使用同步整流MOSFET，效率提升显著。SR MOSFET需低压（<30V）、低导通电阻、快速开关。
     • 输出滤波电容： 选择低ESR电解电容或固态电容，容量足够以保证电压纹波小（USB规范要求纹波<200mV）。
   • 检流电阻： 初级检流电阻（CS Resistor）用于过流检测，功率余量要足（通常1W或更大），精度要求高（1%）。次级检流电阻用于精确限流或恒流控制。
   • 反馈回路： 次级电压反馈通过光耦隔离传递到初级控制器。TL431及其分压电阻精度要高（1%），环路补偿网络（R/C）需根据控制IC要求设计以确保稳定性、快速响应和低纹波。

3. 电磁兼容性 (EMC)：

   • 输入滤波： 交流输入端必须放置X电容（抑制差模干扰）、共模电感（抑制共模干扰）。根据需要可增加Y电容（位置需严格遵守安规！）。滤波元件靠近AC输入端口放置。
   • 开关节点处理：
     • 初级开关节点： MOSFET漏极（Drain）、变压器初级绕组、RCD钳位电路（或TVS+二极管钳位）形成的环路面积最小化！这是EMI的主要源头。
     • 次级开关节点： 变压器次级绕组、整流管（或SR MOSFET）、输出滤波电容形成的环路面积最小化。
   • 缓冲吸收电路： RCD（电阻电容二极管）吸收电路或TVS+二极管用于吸收MOSFET关断时的漏感尖峰，保护MOSFET并降低dV/dt导致的EMI。该电路离MOSFET和变压器引脚越近越好，环路最小。
   • 接地策略：
     • 初级地： 所有初级侧元件（IC GND， CS电阻地， MOSFET源极地， 输入电容地）应单点连接（Star Ground），连接到高压输入滤波大电容的负极。
     • 次级地： 所有次级侧元件（输出电容地， USB端口地， 反馈电路地）应单点连接，连接到次级输出滤波大电容的负极。
     • 初次级地分离： 初级地和次级地只在一点通过Y电容连接（如果需要），或者完全隔离（通过光耦传递信号）。
   • 屏蔽： 变压器增加铜箔屏蔽层（绕组间或最外层）有助于降低共模EMI。
   • 布局隔离： 高di/dt和高dV/dt的线路（开关节点、整流节点）远离敏感的反馈线路（光耦输出、FB引脚、COMP引脚）和信号地。

二、 PCB布局要点

1. 分区明确：

   • 输入端/高压区： L/N输入端子、保险丝、压敏电阻、X电容、共模电感、整流桥、高压大电容。该区域器件间距保证安规。
   • 初级功率/开关区： 初级功率回路（输入电容+ -> 变压器初级绕组 -> MOSFET -> 检流电阻 -> 输入电容-）。该区域回路面积要极小化。主控IC、MOSFET驱动电阻也在此区。
   • 次级功率/整流区： 次级功率回路（变压器次级绕组 -> 整流管/SR MOSFET -> 输出电容 -> 变压器次级绕组的另一端）。该区域回路面积极小化。SR控制IC（如有）靠近SR MOSFET放置。
   • 次级输出/接口区： 输出滤波电容、USB端口（Type-A / Type-C）、可能的识别电阻、输出过压保护TVS。
   • 反馈/控制区： 次级侧的TL431及其分压电阻、光耦（次级部分）、初级侧的光耦（初级部分）、主控IC的FB/COMP引脚及补偿网络。该区域是敏感模拟区域，远离噪音源（开关节点、大电流走线、变压器）。
   • 散热区： 考虑MOSFET、整流管、变压器等发热元件的散热路径和散热片位置。

2. 功率走线：

   • 粗！短！直！ 功率电流路径（输入AC->整流->电容->变压器初级->MOSFET->电容地； 变压器次级->整流->输出电容->负载地）的铜箔要尽可能宽、短、直线连接，以减少电阻和电感。
   • 避免锐角： 使用45度角或圆弧拐角。
   • 层利用： 对于双层板，优先在顶层和底层走大电流线。必要时在关键功率回路（如初级开关回路、次级整流回路）对应位置的底层铺满铜皮（连接到相应的地网络），并通过大量过孔与顶层的相应走线并联，增加载流能力，减小回路电感。
   • 过孔策略： 连接顶层和底层相同网络的过孔要足够多（尤其是地线和大电流线），过孔孔径和数量要根据电流计算。避免过孔瓶颈。
   • 开关节点最小化： MOSFET Drain极连接到变压器初级绕组的线，以及变压器次级绕组连接到整流阳极（或SR MOSFET Drain）的线，是高压高频开关节点，长度和包围面积必须绝对最小化！这是EMI的核心。

3. 信号走线：

   • 反馈走线： TL431的Ref引脚到分压电阻的走线、光耦输出（初级侧）到主控IC FB引脚的走线要短且远离噪音源。避免平行于高dv/dt或高di/dt的走线。必要时用地线包围隔离。
   • CS信号线： 初级检流电阻到主控IC CS引脚的走线要短而直接，最好在检流电阻两端开尔文连接（Kelvin Connection）直接连到IC引脚，避免引入额外压降和干扰。该走线两侧用地线保护。

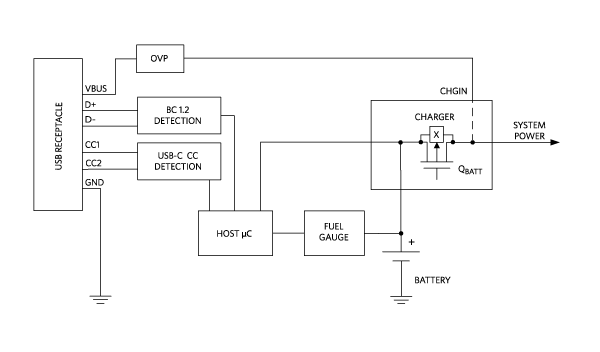

   • D+/D-信号线（快充协议）： 如果支持QC/PD等快充协议，USB接口的D+/D-数据线需要按差分线处理（线宽一致、间距一致、平行布线、长度匹配），并保持较短距离。避免靠近功率区域和变压器。必要时加ESD保护器件。
   • 时钟信号线： 如果主控IC有外部时钟或高频信号线，处理方式类似D+/D-。

4. 接地策略实施：

   • 清晰的初级地平面： 在初级区域底层，尽可能大面积铺设初级地铜皮（连接到输入大电容负极）。所有初级小信号地（IC GND、CS电阻地、MOSFET源极地、光耦初级地、Y电容初级地）都通过短而粗的走线（或过孔）连接到这个主地点（输入电容负极）。
   • 清晰的次级地平面： 在次级区域底层，尽可能大面积铺设次级地铜皮（连接到输出大电容负极）。所有次级小信号地（USB地、反馈电路地、光耦次级地、Y电容次级地）都连接到这个主地点（输出电容负极）。
   • 初次级地分离： 初级地平面和次级地平面在物理上完全分开，没有电气连接（除了通过Y电容连接，Y电容本身满足安规距离）。
   • 单点接地： 确保每个“地岛”（初级地、次级地）内部是星形连接或低阻抗平面连接，避免地环路。

5. 元件放置：

   • 关键元件就近放置： 例如，输入电容靠近整流桥输出端；RCD吸收电路紧贴MOSFET和变压器初级引脚；输出电容紧贴整流管/SR MOSFET；光耦跨接在初次级边界上；TL431靠近光耦和输出采样点；SR控制IC紧贴SR MOSFET。
   • 散热考虑： 发热元件（MOSFET、整流管、变压器）周围留足够空间通风。发热元件不要紧挨着电解电容（高温会缩短电容寿命）。散热片方向利于空气流通（如果自然对流）。
   • 安规元件位置： 保险丝、Y电容的位置必须严格满足安规要求。

三、 PCB设计流程建议

1. 原理图设计： 选择合适的拓扑和IC，完成详细的、经过仿真的原理图。仔细阅读IC Datasheet和应用笔记。
2. 元件选型与封装确认： 根据功率、电压、电流、散热、成本选择合适的元件并确定PCB封装。特别注意大功率元件、变压器、散热片的封装尺寸。
3. 定义板框和机械约束： 确定PCB尺寸、形状、固定孔位置、接口位置（AC输入座、USB插座）、外壳限制。
4. 布局规划： 按照前述的分区原则，在PCB editor中大致摆放主要元件和接口位置。优先放置安规元件、变压器、大电容、功率半导体、接口座。
5. 详细布局：
   • 放置输入滤波电路。
   • 放置初级功率回路元件（整流桥、输入电容、变压器初级、MOSFET、CS电阻）。
   • 放置RCD吸收电路。
   • 放置主控IC及其外围电路（驱动、VCC电容、补偿网络）。
   • 放置光耦（跨越隔离带）。
   • 放置次级功率回路元件（变压器次级、整流管/SR、输出电容）。
   • 放置反馈回路元件（TL431、分压电阻、补偿电容）。
   • 放置次级控制IC（如SR控制器）。
   • 放置USB接口及其识别电路、保护元件。
   • 完善初级地、次级地的铺铜区域规划。
6. 布线：
   • 优先布线关键功率回路（初级开关环、次级整流环），确保最短路径和最粗线宽（必要时多层铺铜+过孔）。
   • 布线高压安规区域（保险丝前输入线、初次级隔离带两侧），确保间距。
   • 布线敏感信号线（FB、CS、光耦信号、D+/D-差分线）。
   • 最后布线低频、非关键信号线。
   • 大量放置连接地平面的过孔。
7. 铺铜与覆铜： 按照规划完成初级地和次级地的铺铜。注意铺铜间距（特别是高压区）。
8. 设计规则检查：
   • 电气规则： 短路、开路、未连接网络。
   • 间距规则： 设置严格的安规间距规则（特别是初次级之间、保险丝前端L/N之间及其对其他部分的距离）。检查所有设计规则冲突。
   • 制造规则： 线宽、线距、孔径、焊盘尺寸是否符合PCB厂能力（最小线宽/间距、最小孔径等）。
   • 高速/EMI规则： 检查关键回路面积、差分线等。
9. 丝印标注： 清晰标注关键元件位号（如F1/Fuse, Cx/X-Cap, Cy/Y-Cap, T1/TX）、极性、警告标识（如“高压危险”、“初次级隔离区”）、接口定义（L/N, VBUS, D+, D-, GND）、产品型号、版本号、安规认证标识预留位置。
10. 设计评审： 邀请有经验的工程师检查设计，特别是安规、功率回路、反馈回路、EMC布局。
11. 输出Gerber： 生成Gerber文件（包括板层、丝印、阻焊、钻孔、板框等）和钻孔文件。
12. 打样与测试：
    • PCB打样。
    • 装配前目检： 检查PCB质量。
    • 焊接与装配。
    • 安全测试（极其重要！）： 使用专业耐压测试仪进行初次级间耐压测试（如3000VAC/1分钟），绝缘电阻测试（如>100MΩ）。
    • 功能测试： 空载电压、带载能力（不同电流点）、效率、输出电压纹波、动态响应、过压保护、过流保护、短路保护。
    • EMC预测试： 如果条件允许，进行传导骚扰和辐射骚扰预测试。

四、 重要注意事项

• 变压器是关键： 必须由专业厂家根据你的设计要求（输入输出电压、功率、频率、拓扑、主控IC、安规要求）定制或选用成熟方案。提供详细的变压器规格书给厂家。
• 参考成熟方案： 强烈建议参考你所选主控IC厂商提供的评估板（Demo Board）参考设计和Layout Guide。这些资料包含了大量经过验证的最佳实践。
• 软件工具： 使用专业的PCB设计软件（如KiCad， Altium Designer， Cadence Allegro， PADS， 立创EDA等）。
• 迭代： PCB设计很少一次成功，特别是涉及到EMC的时候。做好多次迭代打样的心理准备。
• 认证： 量产前必须通过目标市场的安规认证（如UL， CE， CCC, KC, PSE）和EMC认证（FCC, CE）。自行DIY设计的PCB几乎不可能通过正式认证。量产产品需找专业的第三方实验室进行认证测试。

设计一个可靠、安全、高效的USB充电器PCB是一个复杂的工程任务，需要对电源拓扑、元器件特性、安全规范、EMC原理和PCB设计工艺有深入的理解。务必高度重视安全性和安规要求。如果你是初学者，强烈建议从研究成熟的参考设计开始。
