以下为PCB设计中常用接口符号的中文名称及说明，按功能分类整理：
一、标准接口符号
-
USB
- Type-A：标准矩形接口（常见于电脑主机）
- Type-B：方型接口（多用于打印机）
- Type-C：扁平静止接口（正反插通用）
- Micro-USB：微型USB（旧款安卓设备）
- Mini-USB：迷你USB（老式数码设备）
-
HDMI
- 高清晰度多媒体接口（音视频传输）
-
RJ45
- 以太网接口（网络连接）
-
DC Jack
- 直流电源接口（外接电源输入）
二、电源类符号
-
VCC/VDD
- 正电源（VCC通常用于模拟电路，VDD用于数字电路）
-
GND
- 地线（多层级标注：AGND-模拟地，DGND-数字地，PGND-功率地）
-
VBAT
- 电池供电输入
-
VSS
- 负电源/参考地（MOS电路常用）
三、信号类接口
-
TX/RX
- 发送端（TX） / 接收端（RX）（串行通信）
-

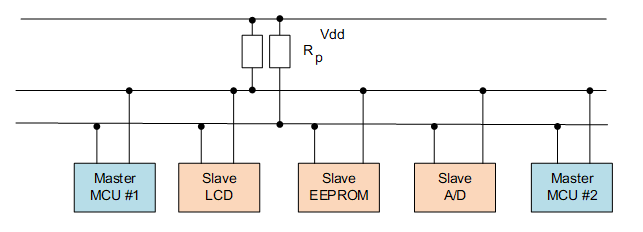

SCL/SDA
- I²C总线时钟线（SCL）/数据线（SDA）
-
MISO/MOSI/SCK
- SPI总线接口：
- MISO（主设备输入）
- MOSI（主设备输出）
- SCK（时钟信号）
- SPI总线接口：
-
ANT
- 天线接口（射频电路）
四、特殊功能接口
-
JTAG
- 调试/烧录接口（TCK/TMS/TDI/TDO）
-
SWD
- ARM调试接口（SWDIO/SWCLK）
-
复位信号
- RST（复位引脚，低电平有效）
-
BOOT
- 启动模式选择引脚
五、物理连接器符号
| 符号 | 中文名称 | 典型用途 |
|---|---|---|
| 接地符号 | 机壳/屏蔽地 | |
| ? | 电源插头 | AC输入 |
| ? | 测试点（TP） | 信号测量/调试 |
| 高压警示 | 危险电压区域 | |
| ⇅ | 接插件方向标记 | 防反插标识 |
设计注意事项：
- 电流承载：电源接口需根据电流加粗走线（如USB 5V至少20mil宽度）
- 阻抗匹配：高速接口（HDMI/USB3.0）需做50Ω/90Ω差分阻抗控制
- ESD防护：外露接口（USB/RJ45）附近放置TVS二极管
- 接地隔离：模拟/数字地用磁珠或0Ω电阻单点连接
? 实际电路图中符号可能因设计规范差异有变体，需结合原理图上下文确认。推荐参照IPC-2610标准符号库进行设计。
