好的，我们来详细聊聊 Arduino PCB 设计。这通常指两种主要情况：
- 设计兼容 Arduino 的开发板： 创建一个类似 Arduino Uno、Nano 等功能的电路板（主控板）。
- 设计 Arduino 扩展板： 创建一个插在 Arduino 主控板（如 Uno）上的附加功能板。
以下是针对这两种情况的详细设计流程、要点和资源推荐：
核心设计流程 (通用)：
-
明确需求与功能定义：
- 主控板设计： 需要哪些接口？（USB编程供电、串口、I2C、SPI、ADC引脚数、PWM引脚数、数字IO数量）。使用哪个MCU？（ATmega328P, ATmega2560, ESP32, SAMD21等）。电源方案？（USB供电、Vin范围、3.3V/5V逻辑选择、电源开关、最大电流）。是否需要LED指示（电源、状态、用户）？是否需要复位按钮？是否需要板载编程器？
- 扩展板设计： 要实现什么特定功能？（电机驱动、传感器采集、显示、通信、继电器控制等）。需要哪些外部接口？需要多大功率？是否直接从Arduino取电？需要电平转换吗？信号线如何连接？
-
原理图设计：
- 选择核心元件： MCU（主控板）或功能芯片（扩展板）。
- 参考官方设计： 这是最重要的一步！ Arduino 是完全开源的。找到你想兼容或类似的目标官方开发板的原理图（如 Arduino Uno R3、Nano、Mega 2560）。它们是最好的起点和参考。官方原理图可以在 https://docs.arduino.cc/hardware/uno-rev3 等页面找到。
- 搭建电路：
- MCU及其最小系统 (主控板)： 电源滤波电容、复位电路（通常按钮+上拉电阻+电容）、时钟电路（晶振+负载电容）。
- 电源系统：
- 输入： USB端口（VBUS, D+, D-, GND）、外部电源输入端子（Vin）。
- 稳压： 线性稳压器（如 AMS1117-5.0, AMS1117-3.3）或DC-DC降压芯片（效率更高，发热少）。注意输入输出电容的选择和布局。
- 电源路径管理： 二极管或MOSFET用于防止USB和外接电源同时接入时的反向电流（可选但推荐）。
- 滤波： 在稳压器输入/输出、MCU电源引脚放置足够的去耦电容（通常0.1uF陶瓷电容靠近引脚，再加10uF/22uF等电解或钽电容）。
- 通信与编程接口：
- USB转串口 (主控板)： 经典方案如 CH340G (便宜), CP2102/CP2104, FT232RL (稳定)。需连接MCU的UART引脚（RX/TX），注意DTR信号用于自动复位（通过电容连接到Reset线）。
- ICSP/ISP 接头： 标准6针接口（RESET, SCK, MISO, MOSI, VCC, GND），用于通过外部编程器烧录Bootloader或程序。
- 串口调试： 主控板通常引出串口信号RX/TX（有时通过USB转串口占用）。
- I/O接口：
- 引脚排针/排母： 标准布局（如Uno的2.54mm间距双排针）。清晰标注引脚编号和功能（GND, VCC, Digital#, Analog#）。
- 保护： 对于易受外部干扰或可能短路的引脚，考虑添加限流电阻、下拉/上拉电阻或TVS二极管（ESD保护）。
- 功能电路 (扩展板)： 根据你的需求设计特定电路（电机驱动芯片H桥电路、传感器信号调理电路、LED驱动电路、通信模块接口等）。
- 布线检查： 仔细检查原理图中的所有连接，特别是电源、地、信号路径。确保没有短路、断路。
-
PCB 布局设计：
- 选择EDA软件： 常用且适合Arduino的开源/免费软件：
- KiCad： 强大、免费开源，社区支持好，强烈推荐。
- EasyEDA： 在线工具，简单易用，内置大量库，方便打板。
- Fritzing： 简单易上手，适合初学者做面包板视图和简单PCB，但专业性和性能有限。
- 导入原理图网络表。
- 元件放置：
- 核心优先： 先放置MCU/核心芯片。
- 电源路径： 按电源流向放置元件（输入端子 -> 保护/开关 -> 稳压器 -> 输出电容 -> 用电部分）。稳压器考虑散热。
- 信号流： 考虑信号路径（如USB -> 串口芯片 -> MCU RX/TX）。
- I/O 布局： 引脚排针/排母的位置要符合目标Arduino板的物理尺寸和标准。
- 散热： 为发热元件（稳压器、电机驱动芯片）预留散热空间或添加散热焊盘/散热片。
- 连接器： 方便用户插拔的位置（USB口通常在板边）。
- 布线：
- 电源线优先： 电源线（VCC, Vin, 3.3V, 5V）和地线（GND）要足够宽，承载所需电流。地平面是王道！ 尽可能大面积铺铜作为地平面（GND Plane），能极大提高稳定性和抗干扰能力。
- 信号线： 尽量短、整洁。避免直角拐弯（用45度或圆弧）。高频或敏感信号线（如时钟、复位）注意避免平行长距离走线以减少串扰。
- 去耦电容： 必须紧靠 它所服务的芯片电源引脚（特别是MCU和数字芯片），地端直接通过过孔连接到地平面。这点极其重要！
- USB差分线： 如果设计USB接口，D+和D-需尽量等长、平行走线，阻抗控制（通常90欧姆单端），保持参考地平面完整。尽量避免打过孔。
- 丝印标注： 清晰标注元件位号（R1, C2, U1）、极性（二极管、电解电容）、引脚功能名称（5V, GND, D2, A0）、产品名称、版本号、方向指示。
- 设计规则检查： 设置线宽、线距（Clearance）、孔径大小等规则（通常板厂有推荐值），运行DRC检查并修正所有错误。
- 选择EDA软件： 常用且适合Arduino的开源/免费软件：
-
输出生产文件 (Gerber & Drill)：
- 生成标准的 Gerber 文件（各层铜箔、丝印、阻焊层、钻孔图）和钻孔文件（NC Drill）。
- 仔细检查Gerber文件（用Gerber Viewer软件预览）。
-
PCB 打样与焊接：
- 选择可靠的PCB打样厂商（如嘉立创、JLCPCB、PCBWay），上传Gerber文件下单。
- 收到PCB后，焊接元件。注意静电防护和焊接温度。
-
测试与调试：
- 目视检查： 检查有无短路、虚焊、错焊。
- 电源测试：
- 空载测试： 上电前先用万用表蜂鸣档检查主要电源网络（VCC/Vin 与 GND）是否短路。
- 上电测试： 逐步加电（如先USB，再外接电源），测量各关键点电压（稳压器输入/输出、MCU VCC引脚）是否正常。
- 编程测试：
- 主控板： 尝试通过USB上传Blink程序。检查Bootloader是否正常。检查串口通信。
- 扩展板： 插到正常工作的Arduino主控板上，编写简单测试程序验证功能是否正常。
- 功能测试： 全面测试设计的各项功能。
针对 Arduino PCB 设计的特别提示：
- 开源是钥匙： 充分利用 Arduino 的开源特性！仔细研究你要兼容的官方板的原理图和PCB布局文件（通常也是开源的）。这是最可靠的学习资料和设计参考。
- 关注电源：
- 去耦电容： 这是新手最容易忽略或做不好的地方。务必在每个芯片的电源引脚附近（越近越好）放置一个0.1uF（104）陶瓷电容到地。在大电流芯片或电源输入端再加一个10uF或更大容量的电容。
- 稳压器： 选择合适的型号（电流、电压差、封装散热能力），注意输入/输出电容要求。
- 地平面： 大面积铺地至关重要！它能提供低阻抗回路，减少噪声和干扰。确保所有地最终都良好地连接到这个平面。
- 电流承载： 计算电源路径上的电流，使用足够宽的走线（在线路板走线宽度计算器）。
- USB转串口是关键：
- 选择成熟稳定的芯片（CH340, CP2102/4, FT232）。
- 注意其外围电路（电容、电阻）必须准确。
- 自动复位电路： 确保USB转串口芯片的DTR（或类似信号）通过一个约100nF的电容连接到MCU的复位引脚。这是实现Arduino IDE一键下载程序的核心。
- 引脚布局兼容性：
- 主控板： 如果你想让你设计的板子能使用标准的Uno/Nano扩展板，必须严格遵循其引脚排列顺序和间距（通常是2.54mm间距）。
- 扩展板： 必须与你目标Arduino主控板的引脚位置和间距精确匹配。
- 接地：
- 所有GND网络最终必须可靠连接在一起（通过地平面）。
- 模拟地和数字地可以在靠近MCU的地方通过一个0欧电阻或磁珠单点连接（如果电路对噪声特别敏感），但对于大多数Arduino应用，一个完整的地平面通常足够好。
- 保护：
- 反接保护： 对于Vin或其他可能反接的外部电源，考虑添加一个串联二极管或理想二极管（MOSFET）电路。
- ESD保护： 在USB数据线、按键、外接接口等地方添加TVS二极管。
- 过流保护： 在关键电源路径上可考虑自恢复保险丝（PTC）。
- 测试点： 在设计时，考虑在关键信号（如电源、串口、复位）上添加测试点（裸露的焊盘），方便调试时测量。
推荐资源：
- Arduino 官方文档与硬件参考： https://docs.arduino.cc/hardware/ (找到对应开发板的原理图、PCB、BOM)
- KiCad 官方网站： https://www.kicad.org/
- EasyEDA 官方网站： https://easyeda.com/
- PCB 制造商：
- 嘉立创： https://www.jlcpcb.com/
- JLCPCB： https://jlcpcb.com/
- PCBWay：https://www.pcbway.com/
- 在线社区：
- Arduino官方论坛：https://forum.arduino.cc/
- EE Stack Exchange：https://electronics.stackexchange.com/
- KiCad 中文论坛：https://forum.kicad.cn/ (或其他相关中文社区)
总结：
设计 Arduino PCB 是一个结合硬件知识和实践技能的过程。从明确需求开始，强烈依赖官方开源设计作为参考，注重电源完整性（去耦电容、地平面、稳压器）、通信接口（USB转串口电路）和物理兼容性，使用合适的EDA工具进行设计，并遵循PCB布局布线的最佳实践。通过仔细检查和测试，你就能成功设计出自己的 Arduino 主控板或功能强大的扩展板。祝你设计顺利！
自制一个Arduino Pcb
描述Diy Arduino Pcb For 3$这是一个 ARDUINO UNO 版本（1.2），这里我使用 Dc Jack 供电，Micro USB 为 ARDUINO 供电和编程完成焊接 pcb
jjll652
2022-07-21 08:00:01
CeSIO Cervus Shield I/O的资料分享
描述CeSIO Cervus Shield I/O带有 Cervus 的所有 I / O（与 Arduino PCB 兼容）的 pcb，可在带有 + V 和 Gnd 的连接器中使用，我们可以选择我们
胖子的逆袭
2022-09-06 07:13:22
基于picoPower 8位AVR RISC的高性能微控制器
描述Atmega328P 不带 Arduino PCB 设计Atmega328P 微控制器：ATmega328P 是一款基于 picoPower 8 位 AVR RISC 的高性能微控制器，具有
站长2014
2022-07-01 08:32:09

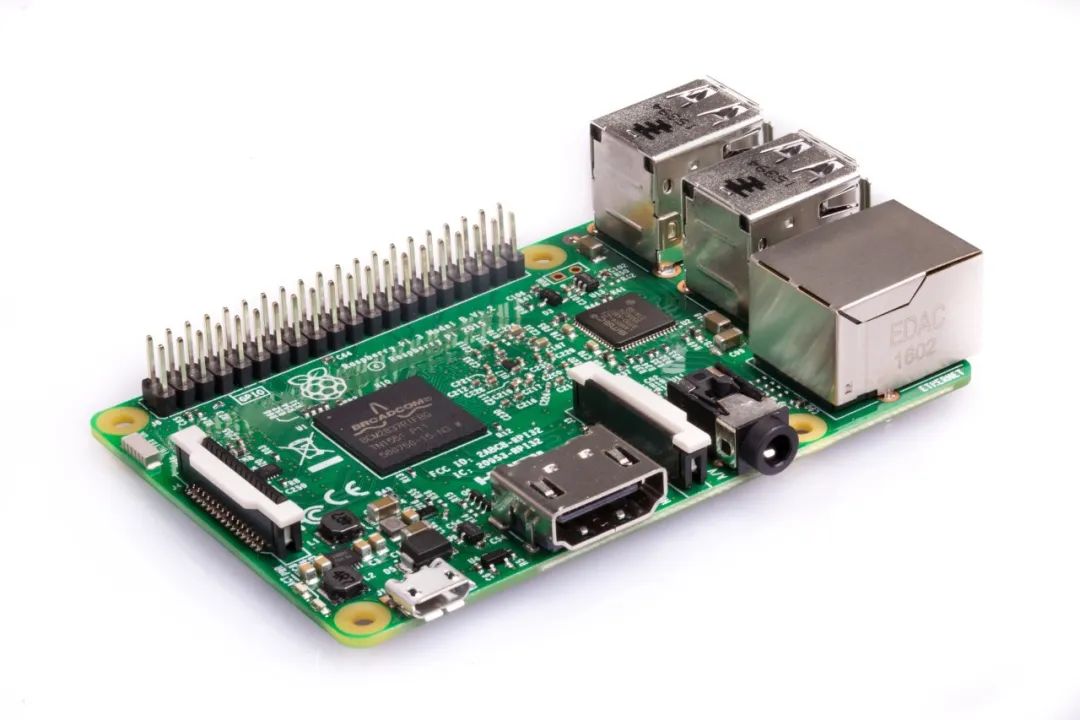

低功耗+AI识别：基于树莓派的 LoRa 神经网络安防系统！
