PCB 信号完整性（SI）中文教程指南

PCB SI 的核心目标是确保高速数字信号在从驱动器（芯片输出引脚）传输到接收器（芯片输入引脚）的整个路径上（包括PCB走线、过孔、连接器等），能够被接收器正确地识别（逻辑“1”或“0”），而不发生过度失真或错误。

一、为什么需要关心信号完整性？

随着电子设备速度越来越快（GHz级别），信号上升/下降时间越来越短（ps级别），PCB上的互连线不再仅仅是简单的“导线”，而是表现出复杂的 传输线 特性。忽视SI会导致：

信号失真： 波形畸变（过冲、下冲、振铃）。
时序问题： 建立/保持时间违例（Setup/Hold Violation），导致数据采样错误。
误码率增加： 数据传输错误。
电磁干扰： 过大的噪声辐射（EMI）。
系统不稳定： 间歇性故障，难以调试。
产品失效或性能下降。

二、核心概念与问题（SI 的“敌人”）

阻抗控制：
- 概念： 传输线对信号呈现的特性阻抗（通常为50Ω, 75Ω, 90Ω, 100Ω）。
- 问题：阻抗不连续。 当信号遇到阻抗变化（如线宽突变、过孔、连接器、分支、收发器芯片的输入/输出阻抗）时，会发生反射（Reflection）。
- 后果： 反射波叠加在原始信号上，造成波形失真（振铃、台阶）。
传输线效应：

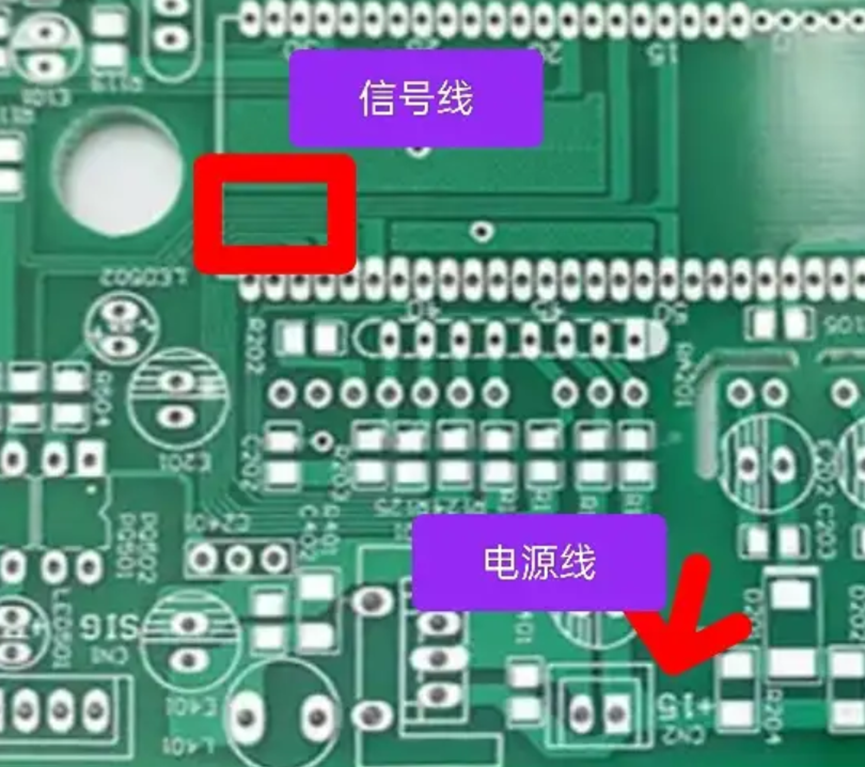

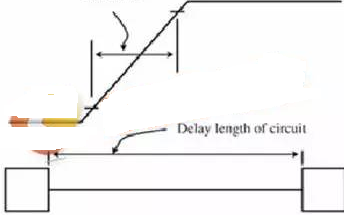

- 概念： 当信号沿走线传播时，信号的上升/下降时间小于信号在PCB介质中传输该走线长度所需时间（Propagation Delay）的2倍时，必须将走线视为传输线。
- 关键公式：
  - 传播延迟 Tpd = Length / Vprop (Vprop是信号在介质中的传播速度≈光速c / √εᵣ)
  - *临界长度 `Lcrit ≈ (Trise Vprop) / 6** (经验公式，Trise为信号上升时间)。走线长度 >Lcrit` 时需按传输线处理。
- 问题： 若不按传输线设计（尤其是端接），反射问题严重。
串扰：
- 概念： 相邻走线之间通过互容（Capacitive Crosstalk）和互感（Inductive Crosstalk）产生的电磁耦合噪声。
- 类型： 近端串扰（NEXT）和远端串扰（FEXT）。
- 影响因素： 走线间距（S）、平行长度（L）、信号边沿速率、介质厚度（H）、参考平面完整性、端接情况。
- 后果： 在受害线上产生不需要的噪声信号，可能导致逻辑错误或噪声超标（EMI）。
电源完整性：
- 概念： 确保为所有芯片提供稳定、干净、符合要求的电源电压和电流。
- 核心问题：电源噪声（Ripple & Noise）和地弹（Ground Bounce）。
- 关键元件： 去耦电容（Decoupling Capacitor / Bypass Capacitor）、电源分配网络（Power Distribution Network, PDN）、电源/地平面设计。
- 后果： 电源噪声直接影响芯片工作稳定性、输出信号质量（抖动Jitter增加）和模拟电路性能。地弹会导致逻辑错误。
损耗：
- 概念： 信号在传输过程中能量的衰减。
- 类型：
  - 导体损耗： 铜导线电阻在高频下的趋肤效应（Skin Effect）和表面粗糙度引起。
  - 介质损耗： 由PCB基板材料（如FR4）的介电常数（Dk）和损耗角正切（Df, Dissipation Factor）决定。Df是衡量介质损耗的关键参数，FR4的Df较高（≈0.02），高频损耗大。
- 后果： 信号幅度衰减（尤其高频分量），导致眼图塌陷、抖动增加。在高速长距离传输（如背板、SerDes）中尤为突出。
时序：
- 概念： 信号在路径上的传播延迟（Propagation Delay）和数据到达接收器的时间窗口（建立时间Tsetup和保持时间Thold）要求。
- 问题：时序裕量不足。 信号延迟过大或过小，噪声或抖动过大，导致数据在时钟有效沿处不能被正确采样。
- 关键分析： 等长匹配（针对并行总线如DDR）、时序预算分析（Timing Budget Analysis）和裕量分析（Margin Analysis）。

三、 PCB SI 设计的关键解决策略

严格控制阻抗：
- 使用叠层设计工具或厂商提供的阻抗计算工具（在线或集成在EDA软件中），根据目标阻抗、材料参数（εᵣ）、线宽（W）、介质厚度（H）、铜厚（T）设计走线。
- 保持走线宽度和间距均匀。
- 避免不必要的层切换和过孔使用。
- 对关键高速信号进行阻抗测试（TDR）。
正确应用端接：
- 目的： 消除或减少反射。
- 常见类型：
  - 源端串联端接： 在驱动器附近串联一个电阻（通常 Rs ≈ Z0 - Rout）。适用于点对点拓扑，驱动器阻抗较低的情况。
  - 终端并联端接： 在接收器端并联一个电阻到地或电源（Rt = Z0）。简单但功耗大，需考虑直流偏置。适用于多点分支（如时钟）。
  - 戴维南端接： 两个电阻分压提供偏置和端接。
  - AC端接/RC端接： 通过电容隔直，降低直流功耗。
- 选择依据： 拓扑结构、功耗、速度、驱动器/接收器特性。
减小串扰：
- 增加间距（3W或5H规则）： 走线间距≥3倍线宽（3W）或5倍到参考平面高度（5H）。
- 减小平行长度（L）： 不可避免的长平行走线间插入地线（Guard Trace）或地过孔（Guard Vias）。
- 使用差分信号： 对高速关键信号（如USB, HDMI, PCIe, DDR时钟）使用差分对（Differential Pair）设计。差分信号具有天然的抗共模噪声（包括串扰）能力。
  - 严格等长： 差分对内两根线长度差需严格控制（如<5mil）。
  - 严格等距： 保持差分对两根线之间间距恒定。
  - 参考平面完整： 避免在差分对下方跨分割。
- 确保良好的参考平面： 高速信号走线下方要有连续、完整的参考平面（通常是地平面），避免跨切割（Split Plane）或开槽（Slot）。
优化电源完整性：
- 多层板使用电源/地平面： 提供低阻抗回路。
- 合理布局去耦电容：
  - 种类搭配： 大电容（10uF-100uF, 低频储能）+ 中电容（0.1uF, 中频）+ 小电容（0.01uF/0.001uF, 高频）。
  - 靠近电源引脚放置： 优先放置小容值电容，使其尽可能靠近芯片的电源/地引脚，减小环路电感（ESL）。
- 减小PDN阻抗： 优化平面形状、增加过孔密度（连接不同层电源/地）。
- 使用电源完整性分析工具： 分析目标阻抗（Target Impedance）是否满足。
管理损耗：
- 选择低损耗板材： 对于高速链路（>5Gbps），考虑使用Df值更低的板材（如Rogers, Megtron）。
- 预加重： 在发送端预先增强信号的高频分量，补偿传输过程中的高频损耗。（发送端配置）

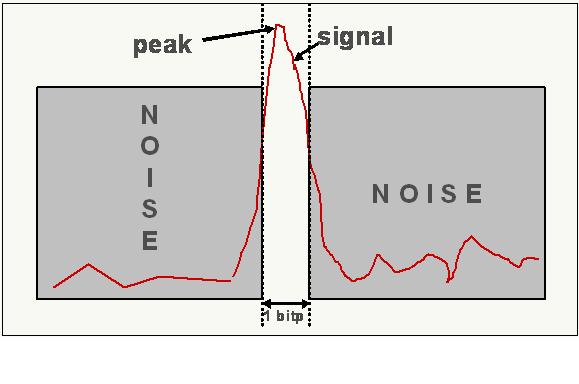

- 均衡： 在接收端通过滤波器提升高频分量（CTLE - Continuous Time Linear Equalization）或处理码间干扰（DFE - Decision Feedback Equalization）。（接收端配置）

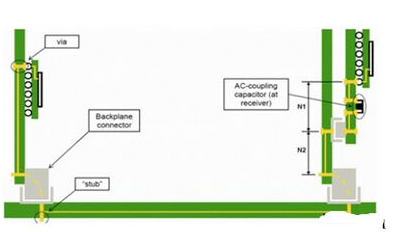

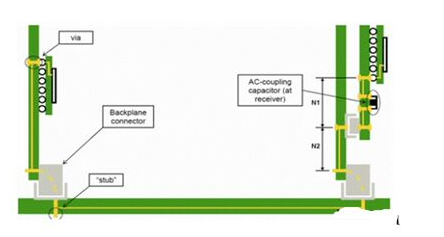

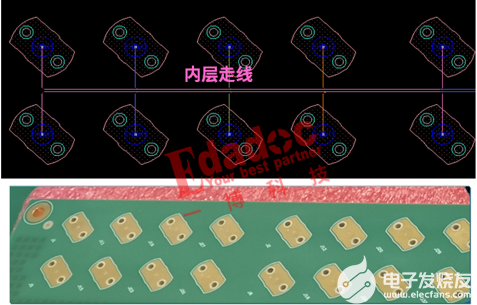

- 优化过孔设计： 使用背钻（Backdrill）去除多余残桩（Stub），减小阻抗不连续和损耗。
时序控制：
- 长度匹配： 对属于同一总线（如DDR数据组、地址组）或差分对内的信号线进行长度匹配（蛇形走线）。匹配精度根据总线速度和要求而定（如±5mil, ±25mil）。
- 时序仿真： 使用SI工具进行静态时序分析或在仿真波形中直接测量时序裕量。

四、 PCB SI 设计流程（简化版）

前期规划：
- 确定关键高速信号类型和速率（时钟、数据总线、差分对等）。
- 定义目标阻抗（如单端50Ω，差分100Ω）。
- 选择PCB叠层结构（层数、材料、厚度）。
- 完成叠层阻抗计算。
- 规划关键信号的布线区域和层。
原理图设计：
- 选择合适的端接方案并添加端接电阻。
- 定义差分对网络。
- （可选）初步设置布线约束（线宽、间距）。
PCB布局：
- 器件摆放：优先考虑关键高速器件（CPU、内存、SerDes芯片）的位置，优化高速信号路径。
- 电源模块和去耦电容摆放：靠近负载放置去耦电容。
- 规划电源/地层。
PCB布线：
- 设置详细的布线规则（Constraints）：
  - 线宽（基于阻抗计算结果）。
  - 间距（避免串扰和满足生产要求）。
  - 差分对规则（线宽、间距、对内长度公差）。
  - 长度匹配规则（组内长度公差）。
  - 过孔类型和数量限制。
  - 禁止区域（如避免跨分割）。
- 布线优先级：先布时钟、差分对、高速关键信号。
- 使用传输线模型布线（遵循阻抗控制要求）。
- 避免锐角走线（使用45°或圆弧拐角）。
- 减少过孔使用，优化过孔结构（加地孔、背钻）。
- 完成长度匹配（蛇形绕线）。
- 确保关键信号参考平面完整（不跨分割）。
电源/地平面处理：
- 确保电源/地平面连续、低阻抗。
- 合理分割不同电源域（避免重叠）。
- 放置充足的过孔连接不同层同属性平面（尤其是地平面）。
- 铺铜（Pour）连接焊盘和过孔。
设计规则检查：
- 运行电气规则检查（ERC）。
- 运行设计规则检查（DRC）。
- （高级）运行基于SI规则的检查（如间距、长度匹配、差分对等）。
信号完整性仿真（强烈推荐）：
- 预布局仿真： 在布线前评估拓扑、端接策略、驱动接收器模型是否可行。

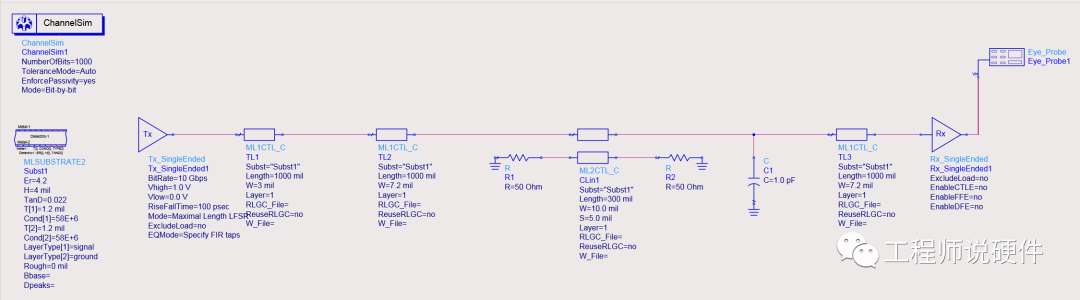

- 后布局仿真： 在布线完成后，提取关键网络的走线模型（SPICE或S参数模型），进行仿真分析：
  - 时域仿真： 看眼图（Eye Diagram）、信号波形、时序裕量（建立/保持时间）。眼图是评估高速串行链路质量的黄金标准。
  - 频域仿真： 看阻抗、损耗（S21）、串扰（S31/S41）。
- 仿真工具举例：
  - Cadence Sigrity（Allegro包含部分功能）
  - Synopsys HSPICE / HSpice for SI
  - Keysight ADS (Advanced Design System)
  - Mentor Graphics HyperLynx (集成于PADS/Xpedition)
  - Ansys SIwave / HFSS
  - Siemens Simcenter (原Mentor)
- 根据仿真结果优化设计。
制造输出与测试：
- 生成Gerber文件和钻孔文件。
- 提供阻抗控制要求和叠层说明给PCB板厂。
- 贴片组装（SMT）。
- 实物测试： 使用示波器（特别是带TDR功能的）、矢量网络分析仪（VNA）进行信号质量、阻抗、损耗、时序等测试，验证设计是否符合预期。

五、学习资源推荐（中文）

书籍：
- 《高速数字设计》（High-Speed Digital Design: A Handbook of Black Magic） - Howard Johnson, Martin Graham著（经典必读，有中译本）
- 《信号完整性与电源完整性分析》（Signal and Power Integrity - Simplified） - Eric Bogatin著（深入浅出，图文并茂，强烈推荐，有中译本）
- 《高速PCB设计指南》 - 国内作者编著（如张海风等，结合实践）
- 《Cadence高速PCB设计与仿真分析》 - 结合工具实践（市面上有不同作者编写的Cadence/Allegro教程）
在线课程（中文平台）：
- Bilibili (B站)： 搜索 “PCB设计信号完整性”、“高速PCB设计”、“HyperLynx仿真”、“Cadence SI仿真” 等关键词，有很多工程师或培训机构分享的免费和付费课程。
- 网易云课堂/腾讯课堂： 搜索 “硬件设计”、“高速PCB”、“SI仿真” 等，有较系统的付费课程。
- Bogatin的Signal Integrity Academy: Eric Bogatin 本人的在线课程平台 (英文为主，部分可能有中文字幕)。
厂商文档与白皮书：
- PCB板厂： 生益科技、华正新材、台光电子等会提供板材规格书（含Dk/Df）和叠层阻抗设计指南文档。
- EDA工具厂商： Cadence, Siemens EDA (Mentor), Altium, Keysight 等官网有大量关于其SI仿真工具的应用笔记、教程和白皮书（部分有中文翻译）。
- 芯片厂商： Intel, AMD, Xilinx/Altera（FPGA）, Nvidia, Broadcom 等的高速接口（如PCIe, DDR, USB, Ethernet）设计指南（Design Guide）是宝贵的SI设计规范来源。
论坛与社区：
- EDA365电子论坛： 国内非常活跃的硬件和PCB设计论坛，有专门的SI/PI版块，很多资深工程师交流。
- 电子发烧友论坛： 综合电子论坛，有PCB设计版块。
- 知乎： 搜索相关话题，有很多高质量的专业回答和专栏文章。

六、重要工具软件（了解）

PCB设计： Cadence Allegro, Mentor Xpedition/PADS, Altium Designer, KiCad (开源)。
SI/PI仿真：
- 时域： HyperLynx, Sigrity SystemSI, ADS (Circuit Simulator)。
- 频域/场求解器： Ansys HFSS, SIwave, CST Studio Suite, Cadence Clarity 3D Solver。
- 通道分析/链路分析： ADS (Channel Simulator), SystemSI, HyperLynx Advanced SI。
建模： IBIS Model Editor, HSpice/HSPICE Model。

总结与建议

理论学习是基础： 深入理解反射、串扰、传输线、阻抗、端接、损耗、电源完整性等核心概念及其物理本质。
实践是关键： 多动手画板子，从简单的板子开始尝试应用SI规则（如阻抗控制、差分对布线、间距控制）。
仿真验证是保障： 对于高速设计，不要跳过仿真环节。学习使用至少一种SI仿真工具（如HyperLynx入门相对容易）。
参考设计是捷径： 研究芯片厂商提供的参考设计和设计指南。
关注板材和制造： 理解PCB材料和制造工艺对SI性能的影响。
持续学习： 高速数字技术发展迅速，SI领域也在不断演进（如112G/224G SerDes, PCIe6/7, DDR5/6/LPDDR5/6等），需要保持学习。

这份指南涵盖了PCB SI的核心概念、问题和解决方法。学习SI是一个循序渐进的过程，需要理论、工具和实践的紧密结合。从理解基本概念开始，逐步应用到实际设计中，并通过仿真和测试来验证和优化你的设计。祝你学习顺利！
