手机PCB(印刷电路板)的模块图通常包含核心功能区域的布局和主要元器件的位置。由于具体机型的设计是厂商的商业机密,无法提供真实的专有机型模块图,但可以描述典型的智能手机PCB上常见的功能模块区域划分:
典型的智能手机PCB主要功能模块区域
-
中央处理器 (CPU/SoC) 区域:
- 核心区域,放置手机的大脑——应用处理器 (AP) 或系统级芯片 (SoC)。
- SoC 通常集成了 CPU、GPU、ISP(图像信号处理器)、NPU(神经网络处理器)等。
- 紧邻 SoC 通常会放置 DRAM 内存芯片。
-
基带处理器 / 射频前端 区域:
- 负责蜂窝通信(2G/3G/4G/5G)、Wi-Fi、蓝牙、GPS/GNSS 等无线功能。
- 通常包含:
- 基带处理器 (Modem): 处理通信协议。
- 射频收发器 (RF Transceiver): 信号的调制解调、频率转换。
- 射频前端模块 (RF Front End Module - RF FEM): 包含功率放大器 (PA)、低噪声放大器 (LNA)、开关 (Switch)、滤波器 (Filter) 等,用于信号的发射和接收。
- 天线开关模块 (Antenna Switch Module - ASM) / 天线调谐器。
- 这是高频区域,布局和屏蔽要求极高。
-
电源管理 区域:
- 放置 电源管理集成电路 (Power Management IC - PMIC) 及相关元件(电容、电感)。
- 负责:
- 电池充放电管理。
- 为 SoC、内存、屏幕、摄像头、传感器等各个模块提供不同电压、电流的稳定电源。
- 电源时序控制、功耗管理。
-
摄像头接口 / 图像处理 区域:
- 连接前置和后置摄像头模组的接口(通常是通过柔性电路板)。
- 可能放置 ISP(如果不在 SoC 内部)或相关的图像处理辅助芯片。
- 附近有摄像头电源和时钟信号电路。
-
用户界面 / 连接器 区域:
- 屏幕显示接口: 连接显示屏模组(LCD/OLED)的 FPC 连接器。
- 触摸屏接口: 连接触摸屏控制器的 FPC 连接器(有时与显示接口共用或集成在显示驱动芯片中)。
- USB Type-C / Lightning 接口: 充电、数据传输、音频(可能)。
- SIM卡槽 / eSIM: 用户身份模块。
- 存储器接口: 连接 eMMC / UFS 闪存芯片(有时靠近 SoC)。
- 耳机插孔 (如有): 音频输出。
- 侧键连接器: 音量键、电源键。
- 麦克风连接点: 主麦克风、降噪麦克风。
- 扬声器连接点: 听筒、底部扬声器。
-
音频编解码器 / 放大器 区域:
- 放置 音频编解码器 (Audio Codec) 芯片,处理数字音频信号与模拟音频信号之间的转换。
- 可能包含独立的 音频功率放大器 (Audio Amplifier) 用于驱动扬声器或耳机。
- 靠近相关的连接器(扬声器、听筒、耳机插孔)。
-
传感器集线器 区域:
- 放置 传感器中枢 (Sensor Hub) 或微控制器单元 (MCU):
- 负责低功耗管理陀螺仪、加速度计、指南针、光线传感器、距离传感器、气压计等数据,减轻主 SoC 负担。
-
电池连接器:
- 直接连接手机电池正负极的点或连接器。
- 通常有保护电路(FUSE)靠近连接点。
重要特点
- 多层板: 手机 PCB 是多层板(通常 8-12 层或更多),层间通过过孔连接。
- 高密度互连: 元器件非常密集,布线精细复杂。
- 分区隔离: 不同功能区(尤其是模拟高频的射频区、数字高速的处理器区)需要适当隔离和屏蔽(使用屏蔽罩、接地)以防止干扰。
- 阻抗控制: 高速信号线(如 DDR 内存总线、显示接口、USB)需要精确的阻抗控制布线。
- 散热考虑: 高功耗区域(尤其是 SoC)需要良好的散热设计(导热硅脂、散热石墨片、铜箔、连接到金属中框/壳体)。
图示说明 (文字模拟)
+---------------------------------------------------------------------+
| [ RF 屏蔽罩区 ] [ RF FEMs ] [ 天线开关/连接点 ] | [ 基带处理器 ] |
| [ 射频收发器 ] |
|---------------------------------------------------------------------|
| [ PMIC及相关元件 ] [ 电池连接器+保护 ] |
|---------------------------------------------------------------------|
| [ SoC / AP ] |
| [ DRAM 芯片 ] |
| [ UFS/eMMC ] |
|---------------------------------------------------------------------|
| [ 摄像头接口 ] [ 可能的ISP] | [ 音频Codec/Amp ] [ 耳机接口 ] |
|---------------------------------------------------------------------|
| [ 传感器Hub ] [ 各种传感器接口 ] |
|---------------------------------------------------------------------|
| [ USB-C/Lightning ] [ SIM卡槽 ] | [ 屏幕接口 ] [ 触摸屏接口 ] |
| [ 麦克风点 ] [ 扬声器点 ] | [ 侧键连接器 ] |
+---------------------------------------------------------------------+
总结
手机 PCB 是一个极其复杂的高密度、多层互联的系统,将计算、通信、感知、交互、供电等所有功能模块集成在一块小小的板子上。模块图的核心在于理解主要功能区域的划分、关键芯片的位置以及它们之间的互连关系和隔离屏蔽措施。实际模块图需要制造商提供或通过专业维修图纸获得(如点位图、原理图)。
你是否需要了解某个特定模块(如射频、电源、摄像头接口)更详细的布局或连接信息?
PCB激光打标机在手机中的应用解析
2023-08-18 10:09:32
PCB模块进行模块化设计的布局概述
面对如今硬件平台的集成度越来越高、系统越来越复杂的电子产品,对于 PCB 布局应该具有模块化的思维,要求无论是在硬件原理图的设计还是在 PCB 布线中均使用模块化、结构化的设计方法。作为硬件工程师
2020-03-08 15:42:00

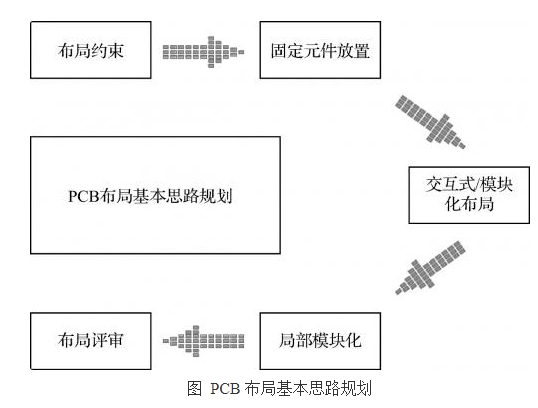

PCB模块化布局思路
