pcb上的光学定位点

分享:

在 PCB(印刷电路板)设计和制造领域,位于 PCB 板上的 光学定位点 的标准中文术语是:

  1. 基准点:这是最常用、最标准、最规范的翻译。
  2. Fiducial Mark / Fiducial:在工程图纸、设计文件和生产环境中,也经常直接使用英文 Fiducial Mark 或其缩写 Fiducial,或者中英混合的说法 “Fiducial 点”“Mark 点”。即使在使用中文交流时,提到“加个Fiducial”或“Mark点”也非常普遍。
  3. 光学基准点:更强调其通过光学方式被识别和定位的特性。
  4. 定位标记 / 识别标记:意思接近,但不如“基准点”通用。

总结来说:

  • 最推荐使用的标准中文术语是:基准点
  • 最常用且被广泛理解的工程术语是:Fiducial MarkMark 点

作用: 这些点通常是特定形状(如圆形、方形、十字形,最常见是实心圆)的裸露焊盘(通常不覆盖阻焊层),具有与周围背景(通常是阻焊层)高对比度的金属表面(如铜、锡、金)。它们的作用是供 SMT 贴片机、AOI 光学检测设备等的视觉系统进行精确定位和校准,确保元件被准确地放置在 PCB 的预设位置上。有用于整体 PCB 定位的基准点,也有用于局部高密度或大尺寸元件定位的局部基准点。

PCB的蓝宝石---关于光学定位的DFM

?学名:PCB光学定位别名:基准点,光标点,mark等(外号比较多)英文名:fiducial mark作用:它是设计在PCB,在PCB裸板制造时用于精准对位和测量,在PCBA时应用于自动贴片机

edadoc 2020-05-15 10:12:41

PCB设计:关于光学定位保护环的案例解析

有一客户设计的PCB,因考虑后期贴片焊接的因素,在板内添加了光学定位,因板内的线路比较稀疏,残铜率比较低。

2021-03-29 11:55:06

pcb光学定位要求有哪些

PCB(印刷电路板)是电子设备中不可或缺的重要组成部分,其质量和精度对于整个设备的性能和使用寿命具有至关重要的影响。在PCB的生产过程中,光学定位是一项关键技术,它对于确保PCB的精度和一致性

2023-12-13 18:07:34

什么是PCB中的光学定位,不加可不可以?

什么是PCB中的光学定位,不加可不可以? 这个问题在我平时的教学答疑出现的频次非常高,很多新手在初次接触这个概念的时候往往分不清楚这个光学定位作用什么?从而导致他根本不知道什么时候该加,什么时候

2022-11-22 07:50:06

PCB设计忘记加MARK还可以生产吗

如果PCB设计的时候忘记了加光学定位(MARK),那SMT机器贴片的时候可以生产吗? 解答: PCB的通孔还有不贴料的PAD,都可以做为MARK。 除了以上用PAD或者通孔方法以外,还可

2021-10-15 10:59:36

PST光学定位/光学跟踪系统支持哪些marker标记?

对指针进行2D定位一样,目标物可用于对物体进行6自由度3D定位。以毫米精度对目标物的3D位置和方向(姿态)进行光学定位,从而确保无线操作。 光学追踪目标物示例 该系统基于红外(IR)照明,可以减少来自环境的可见光源的干扰。 通过使用用反光标记,可以

2020-05-27 09:04:19

PST光学定位/光学跟踪系统支持哪些marker标记?

对指针进行2D定位一样,目标物可用于对物体进行6自由度3D定位。以毫米精度对目标物的3D位置和方向(姿态)进行光学定位,从而确保无线操作。 光学追踪目标物示例 该系统基于红外(IR)照明,可以减少来自环境的可见光源的干扰。 通过使用用反光标记,可以

2020-03-16 14:22:32

基准点(mark)是什么意思?mark点在PCB的作用

mark也叫基准点,也叫光学定位,是贴片机使用时的定位。由于PCB在大批量生产中为装配过程中的所有步骤提供了共同的可测量,因此装配中使用的每个设备都可以准确定位电路图案以实现精度,通过mark程序员就可以在加载程序后自动设置机器。

2024-01-24 10:03:18

PCB定位设置

设置基准定位时,通常在定位的周围留出比其大1.5mm的无阻焊区,不能有相似的焊盘或者别的类似的。

2020-06-29 09:53:05

pcb的mark是什么意思

PCB Mark ,也称为基准点,是印刷电路板用于定位和校准的参考点。它主要是为了在 PCB 制造过程中的各个环节,以及后续的组装和检测过程中,为设备提供精确的位置参考。 在 PCB 制造环节

2025-02-05 17:07:00

Altium Designer 18 Mark的放置需注意

Mark用于锡膏印刷和元件贴片时的光学定位。根据Mark点在PCB的作用,可分为拼板Mark、单板Mark、局部Mark(也称器件级MARK)。

caoguiqun 2019-07-22 06:59:11

PCB设计中MARK的作用和摆放

Mark也叫基准点,是使用机器贴片时用于光学定位,对SMT生产至关重要。表贴元件的pcb更需要设置mark,因为在大批量生产时,贴片机都是操作人员手动或者机器自动寻找Mark进行校准。不

2023-07-26 12:19:08

PCB制造基本工艺及目前的制造水平

符号的中心应离边5mm以上,如图5所示。   1.4光学定位基准符号的尺寸及设计要求   光学定位基准符号设计成1mm(40mil)的圆形图形,一般为PCB覆铜箔腐蚀图形。考虑到材料颜色与环境的反差

tinlyxian 2023-04-25 17:00:25

PCB自动光学检测的自动选取定位核满足实时性

PCB自动光学检测(AOI)是如何工作的?(视频)PCB产品AOI检测,需要将模版与实际图像对齐,因此需要定位功能。定位功能就需要选取定位核,定位核的提取方法分为手动和自动。基于人眼视觉特征对区域

2022-07-06 11:12:48

详解pcb光学点是什么

详解pcb光学点是什么

2023-10-12 10:36:14

如何对pcb板安装定位

孔的步骤及技巧,以帮助读者更好地掌握这一技术。 一、PCB板安装定位孔的定义和作用 1.1 定位孔的定义 安装定位孔是指在PCB布置并加工的用于定位组件、半成品或工装夹紧的孔洞。定位孔的位置和数量在PCB板设计阶段完成,并在加工时进行

2023-12-20 14:36:53

PCB元件布置技巧,PCB拼版设计方案

用来帮助贴片机的光学定位有贴片器件的PCB板对角至少有两个不对称基准点,整块PCB光学定位用基准点一般在整块PCB对角相应位置;分块PCB光学定位用基准点一般在分块PCB线路板对角相应位置。

2023-12-01 14:33:21

PCB电路板MARK和过孔位置的设计要求

MARKPCB应用于设计中的自动贴片机上的位置识别,也被称为基准点。直径为1MM。钢网Mark是电路板贴片加工中PCB印刷锡膏/红胶时的位置识别。Mark的选用直接影响钢网的印刷效率,确保SMT设备能精确定位PCB板元件。因此,MARK对SMT生产至关重要。

2020-01-17 11:30:24

PCB定位孔常见规范及精度要求有哪些?

一站式PCBA智造厂家今天为大家讲讲什么是PCB定位孔?定位定位方法及常见规范及精度要求。为方便电路板组装加工,在PCB都会设计有定位孔,接下来深圳PCBA加工厂为大家介绍下PCB设计定位

2023-07-11 08:52:35

Mark是什么意思?Mark的分类和作用

生产至关重要,接下来深圳SMT贴片加工厂家为大家介绍PCB设计中的Mark设计规范。 一、MARK作用及类别 MARK分类: 1、单板MARK,其作用为单块板定位所有电路特征的位置,必不可少; 2、拼板MARK,其作用拼板辅助定位所有电路特征的位置,辅助定位; 3、局部MARK,其作用定

2023-09-27 09:11:14

【案例8】阿昆聊某秋DFM软件新增的MARK点检查功能,到底香不香呢

的参考基准--光学点、基准点(也叫MARK) 锡膏印贴片机、锡膏印刷机、光学检测设备(AOI)、锡膏检测(SPI)等都采用了光学定位系统,为起到机器识别定位,提高生产过程定位精度,因此PCB必需

发烧友学院 2021-07-15 11:37:55

光学PCB基波导嵌入式系统解析

本文引入基于光学PCB的波导嵌入式系统(WES),用于AI/HPC数据中心,以克服CPO集成挑战。WES通过集成光学引擎与精确耦合结构,实现高密度、低损耗、无光纤的设备间光互连。   引入基于光学

2025-02-14 10:48:11

什么是PCB制造的自动光学检查?

PCB 可能包含成千上万的焊接点和许多微小的元件。这种增加的复杂性可能导致更大的错误可能性。当标准的目视检查不足以检测密集拥挤的板的微小缺陷时,自动光学检查( AOI )等技术可帮助提供更深入的了解和准确性。 我们如何定义自动光学检查? 我

2020-09-25 20:07:06

Mark识别原理是什么

在设备进行 Mark 识别时,首先涉及光学成像原理。光学检测设备(如自动光学检测设备 AOI 或贴片机的视觉系统)配备有光源和光学成像部件。光源用于照亮 PCB 表面,确保 Mark 能够清晰

2025-02-05 17:15:00

PCB设计的一个关键

过孔(via)是PCB设计过程中很难绕开的一个,在Layout的布线过程中,想要线路完全不交叉,往往很难实现,所以,在单面板的基础,通过过孔(via)实现层间导通,逐渐发展出了双面板、多层板,而过孔(via),也因此成为了PCB设计中的一个关键

2022-08-05 09:30:43

小编科普一下PCB拼板的小技巧

会妨碍焊接完成后刀具分板。  (图三)  为了保证检测板的位置和水平,我们需要在板的边沿设置三个以上的定位,如图四,通过光学检测这三个,可以得到整个加工的基准坐标和板的水平度。  (图四)  正确

dsgdadsad 2023-04-17 15:20:43

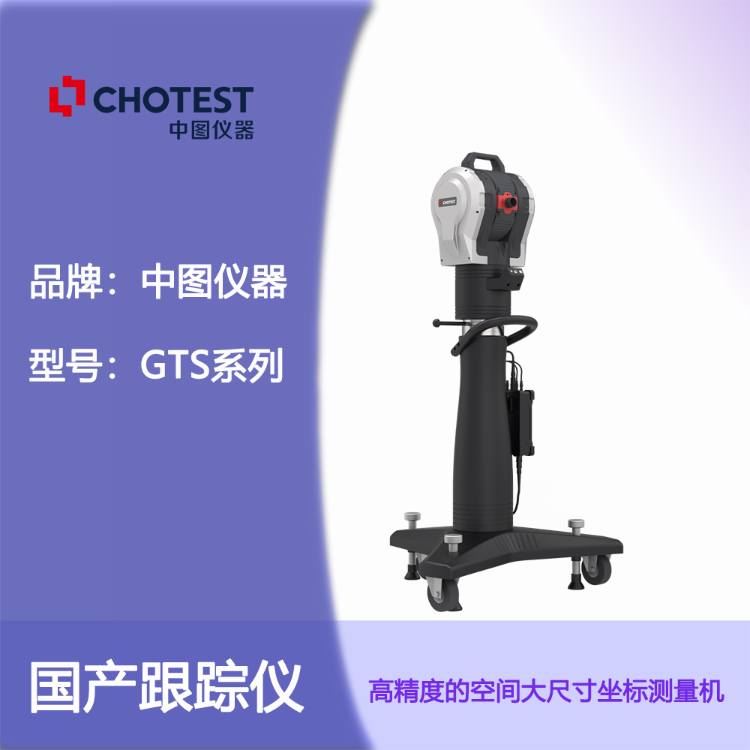

GTS国产光学跟踪定位
