好的！关于 SIM 卡的 PCB 设计图要点，以下是用中文总结的关键注意事项：
-
SIM 卡座 (SIM Card Holder/Connector)：
- 这是核心器件，需要根据选定的具体型号（如 6 Pin, 8 Pin, Nano-SIM, Micro-SIM, eSIM 焊盘等）来设计焊盘和封装。
- 焊盘尺寸和形状： 严格按照器件手册（Datasheet）推荐的尺寸设计，确保焊接可靠性。
- 定位柱/孔： 注意卡座上的定位柱或孔，PCB 上需设计对应的非金属化孔或金属化定位孔（根据卡座要求）。
- 卡插入方向： PCB 丝印层清晰标注 SIM 卡的插入方向。
- 卡弹出机构： 如果卡座带弹出机构（如 Push-Push），确保周围有足够的机械空间（Keep-Out Area）。
-
ESD 保护：
- 至关重要！ SIM 卡接口是设备防静电的薄弱点。
- TVS 二极管阵列： 在 SIM 卡的电源 (
VSIM)、复位 (RST)、时钟 (CLK)、数据 (I/O) 各信号线上，靠近卡座的位置放置专用的低电容 TVS 二极管或 ESD 保护器件（如 NUP4114UPXV, SRV05-4 等）。确保其工作电压（如 5V 或 3V）与 SIM 卡电压匹配。 - 接地： TVS 的保护地应通过短而粗的走线连接到 PCB 的主地平面（通常是数字地）。
-
信号走线：
- 等长匹配 (Optional)： 对于高速 SIM 卡（如支持更高时钟频率的 UICC），CLK、RST、I/O 线应尽量等长，以减小信号偏移。但这在低速 SIM 卡上并非严格要求。
- 阻抗控制 (Optional)： 同样，高速 SIM 卡可能需要控制走线阻抗（通常 ~50-70Ω），标准低速 SIM 卡可不做特殊要求。
- 长度： 信号线应尽可能短，以减少干扰和辐射。
- 远离干扰源： 避免靠近噪声源（如开关电源、射频天线、高速数字线）。
- 避免交叉： 尽量不要让其他信号线在 SIM 信号线下方穿越，特别是高速线。
-
电源 (
VSIM)：- 去耦电容： 在 SIM 卡座的
VSIM引脚附近（< 1cm）放置一个 1uF - 10uF 的陶瓷贴片电容（如 X5R/X7R）到地。这是稳定 SIM 卡供电的关键。 - 走线宽度：
VSIM线应足够宽（例如 10-20mil），以降低阻抗，减小压降。 - 滤波 (Optional)： 如果电源噪声较大，可额外增加一个小容值（如 100pF）的电容进行高频滤波。
- 去耦电容： 在 SIM 卡座的
-
接地 (
GND)：- 良好接地： 卡座的接地引脚应通过多个过孔直接连接到 PCB 的主完整地平面（通常是数字地层）。
- 地线环： 在卡座下方或周围敷设一个连续的接地铜箔，并通过过孔良好连接到地层，提供屏蔽并降低 ESD 风险。
-
布局位置：
- 靠近主控芯片： 尽可能将 SIM 卡座放置在靠近处理 SIM 卡通信的基带处理器或专用 SIM 接口芯片的地方，缩短信号走线。
- 边缘位置： 通常放置在设备外壳上 SIM 卡槽对应的 PCB 边缘区域。
- 考虑外壳结构： 确保 PCB 上的卡座位置与外壳开孔完全对齐，并考虑卡插入/弹出所需的空间。
-
测试点：
- 在
VSIM,RST,CLK,I/O,GND等关键网络上放置测试点（或预留过孔），方便调试和测试。
- 在
总结关键检查点：
- 卡座封装是否正确？ (匹配实物)
- ESD 保护器件是否齐全？ (靠近卡座，每根信号线都有)
VSIM的去耦电容是否靠近放置？ (1uF-10uF)- 信号线是否尽量短？ (尤其 CLK, I/O)
- 接地是否良好？ (卡座 GND 脚直连大地平面，周围有地铜箔)
- 丝印方向是否正确清晰？
- 卡座下方及周围是否有足够禁止布线区？ (避免干扰，留出机械空间)
- 位置是否满足外壳要求？
需要注意：
- 以上是基于 物理 SIM 卡 (
SIM,Micro-SIM,Nano-SIM) 的设计要点。 - 如果是 eSIM (嵌入式 SIM)，其封装通常是 DFN/QFN 等表贴芯片形式，设计重点在于：
- 精确的芯片封装焊盘设计。
- 严格的 ESD 保护（同样靠近 eSIM 芯片）。
- 电源去耦（电容靠近电源引脚）。
- 信号线短（尤其是 CLK, I/O）。
- 良好的下方及周围接地（地平面）。
- 可能需要考虑安全区域的划分（如果涉及敏感信息）。
请提供更具体的信息：
- 您指的是物理 SIM 卡座 (Nano/Micro) 还是 eSIM 芯片？
- 您当前遇到的具体问题是什么？ (例如：布局位置、ESD 选型、走线干扰、封装设计疑问等？)
- 您是否有特定的 SIM 卡座型号或 eSIM 芯片型号？ (这样能给出更精确的设计参考)
知道了具体应用场景和问题，才能提供更有针对性的 PCB 设计建议。

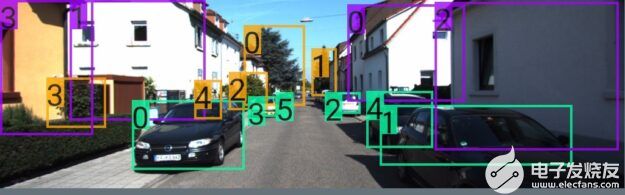

通过Sim2SG模型生成sim-to-real转移学习场景图
在这项工作中，我们提出了 Sim2SG ，一个模型，实现了 sim-to-real 转移学习场景图生成上未标记的真实世界数据集。我们将域间隙分解为合成域和真实域之间的标记、预测和外观差异。我们
2022-04-27 09:41:33
SIM卡座电路原理图的说明
手机中的SIM卡，无论大卡还是小卡，SIM卡座都有几个基本的SIM卡接口端：即卡时钟（SIMCLK）、卡复位（SIMRST）、卡电源（SIMVCC）、地（SIMGND）和卡数据（SIMI／O或
2021-12-22 11:29:48

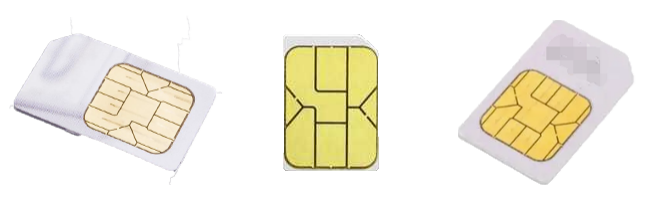

原来手机SIM卡的PCB设计是这样的！
SIM卡（SubscriberIdentityModule）是移动电话机中的一块智能芯片卡，它的主要功能是存储用户的身份识别信息。一张符合GSM规范的SIM卡，在卡中可以存储该卡的用户身份识别信息
2024-07-26 08:08:04
怎样去设计一种SIM卡接口电路
嵌入式中SIM卡接口电路设计1.管脚定义2.SIM 卡接口原理图参考设计3.原理图设计注意事项4.PCB 设计注意事项1.管脚定义管脚名称I/O功能描述备注USIM1_VCCPOUSIM1 电源输出
蔡甸一角
2021-11-08 06:27:48
SIM800L引出线的简单ESP01适配器
描述SIM800L 引出线的简单 ESP01 适配器此适配器迷你板旨在用于替换您设计中可能拥有的 SIM800L 模块插座，而无需重新设计母 PCB。连接 ESP01 的适配器将使用 3.3V XC606 LDO 处理电压调节，还包括 ESP01 RX 信号和 RST 信号的分压器。PCB+原理图
goodmbby
2022-08-09 06:42:04
原来手机SIM卡的PCB设计是这样的！
SIM卡（Subscriber Identity Module）是移动电话机中的一块智能芯片卡，它的主要功能是存储用户的身份识别信息。 一张符合GSM规范的SIM卡，在卡中可以存储该卡的用户身份识别
2024-07-09 10:33:07
sim卡pin码怎么设置 sim卡pin码怎么重置
SIM卡PIN码是一种用于保护SIM卡的安全性的功能，它要求在每次启动手机或更换SIM卡时输入正确的PIN码才能使用。如果你想设置或重置SIM卡的PIN码，可以按照以下步骤进行操作。 一、设置SIM
2024-01-31 14:34:06
斯坦福SIM900 SIM910
2022-08-11 21:11:52

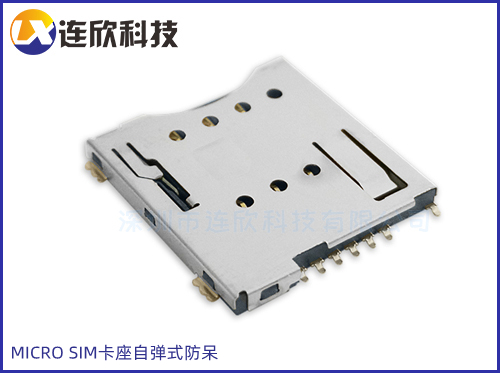

Micro SIM卡座与Nano-SIM卡座的比较与使用
