全志H3芯片的PCB布局设计需综合考虑信号完整性、电源管理、散热及EMC等因素。以下为关键设计要点：
1. 分区规划
- 核心区域：H3芯片置于PCB中心，缩短高速信号路径。四周预留散热空间，优先布局高频元件（DDR3、时钟等）。
- 电源分区：按电压等级划分区域（1.1V核心、3.3V I/O等），数字/模拟电源通过磁珠或0Ω电阻隔离。
- 接口隔离：USB/HDMI等高速接口远离模拟音频/电源，以太网PHY靠近RJ45并做EMI屏蔽。
2. 电源设计
- 多层铺铜：建议4层板（TOP-GND-POWER-BOTTOM），主电源层采用网状结构降低阻抗。
- 去耦策略：每电源引脚配置10μF+0.1μF MLCC，DDR部分增加2.2μF阵列电容。高频去耦电容距芯片<3mm。
- LDO选型：核心电源选用5A以上同步降压转换器，输入级加π型滤波器。
3. DDR3布线
- 拓扑结构：采用T型拓扑，地址/控制线严格等长（±50mil），数据组内等长±5mil。
- 阻抗控制：单端50Ω（差分100Ω），线宽/间距参考叠层计算。DQS差分对长度差<10mil。
- 参考层：完整地平面下方走线，禁止跨分割区。过孔两侧加地孔回流。
4. 高速信号处理
- HDMI布线：差分对长度匹配<5mil，远离时钟线。ESD器件靠近连接器放置。
- USB布线：差分阻抗90Ω±10%，线长≤1500mil。添加共模扼流圈及TVS阵列。
- 时钟树设计：24MHz主时钟走圆弧线，包地处理。RTC时钟区域铺静地并加guard ring。
5. 热管理
- 散热设计：芯片底部使用4×4阵列过孔（孔径0.3mm）连接内部地层散热。可选外置散热片或导热垫。
- 铜箔面积：电源区域铺铜面积≥15mm²，过孔间距1mm增强热传导。
6. EMC强化措施
- 接地方案：单点接地于电源入口，多层板通过过孔阵列实现低阻抗连接。
- 滤波电路：关键IO口加RC滤波（10Ω+100pF），高速接口加π型EMI滤波器。
- 屏蔽处理：敏感区域使用0201封装电容做spot shielding，必要时添加导电布屏蔽罩。
7. 可制造性设计
- 元件间距：BGA周边元件≥3mm，回流焊区域避免密排0402以下元件。
- 测试点：预留JTAG、UART测试焊盘（直径1mm），关键电源节点加检测孔。
8. 验证要点
- 信号仿真：HyperLynx进行DDR3眼图验证（需满足>300mV余量）
- 热仿真：Flotherm分析高温工况下芯片结温（目标<85℃）
- EMC预扫：使用近场探头扫描30MHz-1GHz频段辐射
建议参考全志官方HD-M-H3-2.0设计指南，结合具体应用场景调整布局。量产前需通过JESD22-A104 TCT测试（-40℃~85℃循环100次）。
全志h3与全志h8有什么区别
全志H3和全志H8是全志科技推出的两款芯片，主要用于嵌入式应用领域。 全志H3和全志H8的区别可以从以下几个方面进行分析：处理器架构、性能、图形处理、多媒体功能和功耗。接下来将对每个方面进行详细
2023-12-22 14:16:37
全志h313和全志h618的区别
全志h313和全志h618的区别 全志科技是一家成立于2007年的中国半导体公司，专注于嵌入式应用处理器和智能可穿戴技术的开发。全志h313和全志h618都是全志科技推出的嵌入式应用处理器，它们之间
2023-08-16 10:58:14
全志h616和全志h6的区别
全志h616和全志h6的区别 全志h616和全志h6都是全志科技推出的芯片，它们都是面向高清视频应用而设计的，都搭载有高性能的ARM Cortex-A53处理器和ARM Mali-T720MP2
2023-08-16 11:01:43
全志D1和h3的参数对比
全志D1和h3的参数对比 全志科技旗下的D1和H3是两款热门的芯片，也是家庭智能终端产品中常见的芯片。本文将对全志D1和H3的一些参数进行比较，以帮助读者更好地了解它们，并选择更适合自己的芯片
2023-08-17 11:28:35
全志d1和全志d1-h的区别
全志d1和全志d1-h的区别 全志科技公司是一家专门从事嵌入式产品方案的研发和制造的公司，全志d1和全志d1-h是公司生产的两个芯片，被广泛应用于车载信息娱乐系统、智能家居控制系统、工业控制系统、物
2023-08-17 11:28:42
全志h618和h313参数对比
全志h618和h313参数对比 全志h618和h313是两款流行的芯片，它们都是全志科技公司开发的。h618是一款高性能处理器，通常用于高端移动设备和虚拟现实产品。相比之下，h313则是一款入门级
2023-08-16 10:58:11
全志h3安卓固件通用
全志h3安卓固件通用，今天小编跟大家分享机顶盒-英菲克i7四核全志H3芯片刷机rom升级固件包下载及刷机教程！下载固件之前，最好拆机看下主板上的处理器芯片上是否有H3字样！如果有的话就说明本页
cherr番茄
2021-07-28 08:52:03
RK3568与全志H6参数对比
RK3568与全志H6参数对比 全志是一家知名的处理器设计公司，专注于移动和家庭娱乐电子领域。它提供了许多流行的处理器，如H6、H5、H3等。最近，全志推出了一款名为RK3568的新处理器，那么
2023-08-15 17:25:36
全志H8 VR一体机设计方案
6层板设计 全志H8 VR一体机设计 原理图+PCB 责任编辑：xj 原文标题：6层板设计 全志H8 VR一体机设计 （原理图+PCB） 文章出处：【微信公众号：电路设计技能】欢迎添加关注！文章转载请注明出处。
2020-12-07 10:09:04
全志h616芯片处于什么水平？
全志h616芯片处于什么水平 全志H616芯片是一款集成式的高性能处理器，也是全志科技公司推出的一款全新的片上系统解决方案。它是全志的H6芯片的升级版本，具有更高的运行速度和更强大的处理能力。今天
2023-08-16 11:01:46
全志h6系列芯片性能介绍
全志h6系列芯片性能介绍 全志h6系列芯片是全志科技公司推出的一款高性能、低功耗、集成度高的芯片，主要应用于数字娱乐、智能家居、物联网等领域，具有性能优异、稳定可靠、功耗低、成本低等特点，受到用户
2023-08-16 11:01:24
全志h616和s905x3芯片哪个好？
全志h616和s905x3芯片哪个好？ 全志h616和s905x3芯片是市面上非常常见并且受欢迎的两种芯片，在智能电视盒子、智能音箱等智能设备中被广泛应用。那么，这两种芯片到底有什么区别？哪个更好
2023-08-16 11:02:10
全志H616和H618参数对比
全志H616和H618参数对比 全志H616和H618是两款处理器，分别属于全志的A6x系列和A7x系列。这两款处理器都是64位四核ARM Cortex-A53处理器，但在一些方面还是有所不同。本文
2023-08-16 11:01:55
全志h618和s905哪个好
全志h618和s905哪个好 全志H618和S905都是现在市面上比较流行的芯片，都有着自己的特点和优缺点。两者之间究竞哪个更好呢？下面我们将分别对这两个芯片进行详细的介绍和比较，希望能够为您提
2023-08-16 11:01:38
全志h618和s912的区别
全志h618和s912的区别 随着智能技术的日益发展，智能设备越来越受到人们的关注和青睐。与此同时，对于设备的处理器性能也越来越高的要求。在市场上，全志公司廉价高性能处理器备受用户青睐。其中，全志
2023-08-16 11:01:29
全志h618和rk3528参数对比
全志h618和rk3528参数对比 近年来，随着科技的不断发展，而低功耗和高性能的嵌入式芯片变得越来越受欢迎。全志和Rockchip作为中国嵌入式芯片的代表，一直在推动嵌入式芯片市场的发展。今天我们
2023-08-16 11:01:40
全志h618和a53芯片对比
全志h618和a53芯片对比 全志H618和A53芯片在市场上都是非常流行的芯片之一，然而，这两种芯片在一些技术细节上有很大的不同。如果你正在寻找一个适合你需要的处理器芯片，那么接下来的这篇文章将会
2023-08-15 17:44:53
全志h618和h616参数对比
全志h618和h616参数对比 全志科技公司推出了新一代的SoC芯片，H618和H616。这两个芯片在很多方面都有所不同，下面我们将进行详细的参数对比，看看H618和H616芯片的优缺点。 1.
2023-08-16 11:01:32
全志h618相当于骁龙哪款芯片？
全志h618相当于骁龙哪款芯片 全志是中国芯片制造公司，成立于2007年，主要从事系统芯片的设计和开发。而H618则是全志公司推出的一款新型处理器芯片。H618采用了全新的CPU架构和图形处理单元
2023-08-16 10:58:06
全志H618和晶晨s905哪个好？
全志H618和晶晨s905哪个好？ 现在市面上最受欢迎的智能电视盒子品牌之一是全志和晶晨。不同的品牌提供不同的型号和规格，包括全志H618和晶晨S905。但是，如果你想买一个电视盒子，看电视
2023-08-16 11:01:26

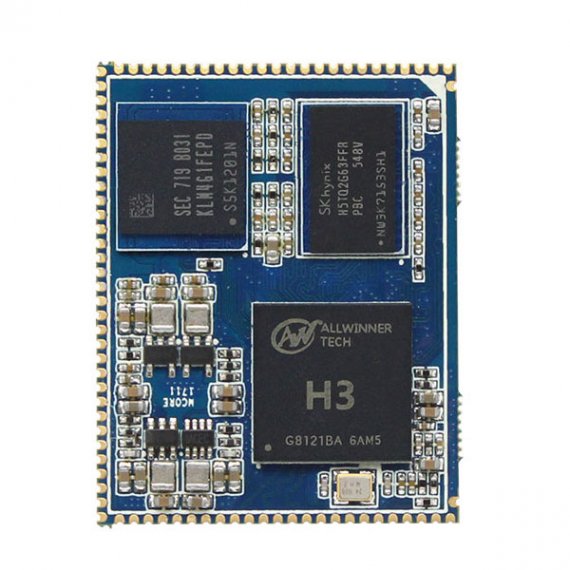

全志H3核心板硬件资源描述
