好的，“pcb vcc” 在中文里通常指的是：
-
PCB (印刷电路板):
- 这是 Printed Circuit Board 的缩写。
- 中文叫 印刷电路板 或简称 电路板。它是支撑电子元器件并实现它们之间电气连接的载体。
-
VCC (正电源电压):
- 这是 Voltage at the Common Collector 的缩写演变而来，现在普遍用来表示连接到正电源电压的节点或网络。
- 在电路图（Schematic）和 PCB 设计中，
VCC通常标记为连接到电源的正极（例如，+5V, +3.3V, +12V 等）。 - 中文常称为 电源正极、正电源、电源电压 或直接叫 VCC（读音：V-C-C）。
所以，“PCB VCC” 合起来的意思就是：
- 印刷电路板上的正电源电压。 这指的是在 PCB 设计文件和实际的电路板上，那些负责将系统正电源（如 +5V）分配给各个需要供电的芯片、元件和电路的走线（Trace）、铜箔区域或电源平面（Power Plane）。
在 PCB 设计中的关键点：
- 布线宽度： VCC 走线通常需要比信号线宽得多，以承载更大的电流，减少压降和发热。
- 去耦电容： 每个芯片的 VCC 引脚附近都需要放置去耦电容（Bypass Capacitor）连接到地（GND），以滤除高频噪声，提供稳定的瞬间电流。
- 电源平面： 对于复杂或电流较大的系统，常在多层 PCB 中专设一层或多层作为连续的 VCC 电源平面，以提供低阻抗、均匀的电源分布。
- 标识： 在 PCB 的丝印层（Silkscreen）上，可能会在测试点或连接器旁边标注
VCC或具体的电压值（如+5V）。
简单来说，当你看到“PCB VCC”，它指的就是那块绿色（或其他颜色）电路板上所有负责传输正电源电压的铜线或铜皮。
你需要了解关于 PCB 上 VCC 布线的具体规则？还是如何连接？或者在调试时如何测量它？
PCB中VCC和地要怎么处理
在PCB（Printed Circuit Board，印刷电路板）设计中，VCC（电源正极）和地（GND，Ground）的处理是至关重要的，它们直接关系到电路的稳定性和可靠性。以下是一些关于如何处
2024-09-06 14:29:47
原理图中的vcc在pcb中如何处理
在电子设计和制造过程中，原理图（schematic diagram）和印刷电路板（PCB）设计是两个关键步骤。原理图中的VCC通常代表电源电压，它是电路中所有组件的电源来源。在将原理图转换
2024-09-06 14:40:48
为什么电源网络标号VCC相同但在PCB布线时不能连在一起？
在多页PCB原理图设计中，为什么电源网络标号VCC相同但在PCB布线时不能连在一起？是全局性问题吗？好像电源是具有全局性的；怎么解决呢？？？
梓木鱼之子
2019-06-17 03:53:13
Vcc和GND之间电容的作用
Vcc和GND之间电容的作用 在电路中，电容器常常用来实现一些重要的电学功能，比如说储存能量、过滤信号、平滑直流电源等等。Vcc和GND之间电容的作用更是不容忽视，虽然只是看似简单的一部分，但是却能
2023-09-05 14:47:11
VCC和GND短路的方法
在调试电路时，可能经常会遇到VCC和GND短路的情况。板子上的VCC和GND点太多了，新手可能觉得不知道从哪找，下面就介绍几种方法，供大家参考。
2022-07-15 14:19:30
请问CH9434M的VDD需要在PCB上和VCC连接吗？
我按照官方给的电路图画的，官方给的电路图VDD没有和VCC在PCB上连接，但是现在我测量VDD是0V
hfgfsds
2022-10-12 07:21:09
vcc,vdd,vss是什么意思 有什么区别
VCC、VDD、VSS是电子工程领域中经常用到的术语，它们分别代表不同的电路电压引脚。下面是对这些术语的详细解释和区别。 VCC： VCC是Voltage at the Common
2024-02-03 09:47:03
请问使用VCC3V3与使用VADJ的任何限制是什么？
嗨，我想使用Kintex KC705板通过FMC为PCB上的某些组件供电。所有进出FPGA的I / O信号均为2.5V，但我想要供电的组件需要3.3V VCC。在这种情况下，使用VCC
ZXH22770
2019-09-27 10:06:36

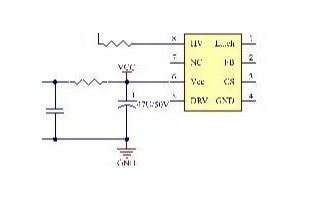

VCC入口串联一个小电阻的作用
.假设没有这个电阻R1，当芯片击穿后，芯片内部的VCC引脚跟GND短路，VCC引脚又直接跟电源15V连接，15V就会被直接拉到地，造成电源的损坏；
2022-10-24 11:54:35
VCC、VDD、VEE、VSS的区别
电路设计以及PCB制作中，经常碰见电源符号：VCC、 VDD、VEE、VSS，他们具有什么样的关系呢?一、解释 VCC：C=circuit 表示电路的意思, 即接入电路的电压 VDD：D
keith3000
2019-01-08 10:41:16

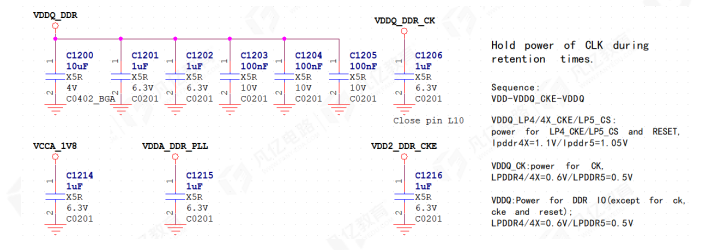

RK3588 VCC_DDR电源PCB设计
VCC_DDR覆铜宽度需满足芯片的电流需求，连接到芯片电源管脚的覆铜足够宽，路径不能被过孔分割太严重，必须计算有效线宽，确认连接到CPU每个电源PIN脚的路径都足够。
2023-10-20 15:42:22
电路板上vcc正极还是负极
电路板上的VCC通常表示电源的正极。在电子电路中，VCC是电源电压的正极，而GND（地）是电源电压的负极。这种命名方式有助于区分电路中的电压极性。 在电子电路设计中，VCC和GND是最基本的组成部分
2024-09-06 14:47:05

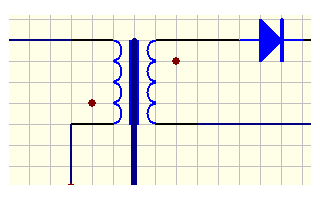

为什么不能在Vcc上直接并联稳压管？
毛病，但实际上很危险。创客学院带你一起来初步分析一下 PCB电路原理大概估算稳压管的功率消耗如果在正常情况下，比如Vcc绕组的上端为正下端为负的时候，上端对地电位为14V，经过限流电阻和Vcc
butterflydw
2021-11-15 07:12:08
PCB走线的参考平面在哪
PCB走线的参考平面在哪? 很多人对于PCB走线的参考平面感到迷惑，经常有人问：对于内层走线，如果走线一侧是VCC，另一侧是GND，那么哪个是参考平面?
2019-08-20 15:47:13

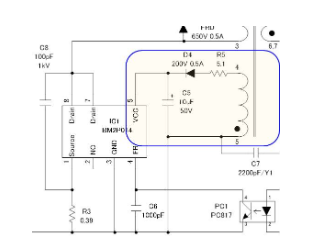

电源IC的Vcc电压如何理解
为了产生适合Vcc的DC电压，采取在变压器的初级绕组和次级绕组外再加上第三绕组（辅助绕组），降压并整流输入AC电压，转换成低DC电压的方法。
2020-04-05 10:55:00

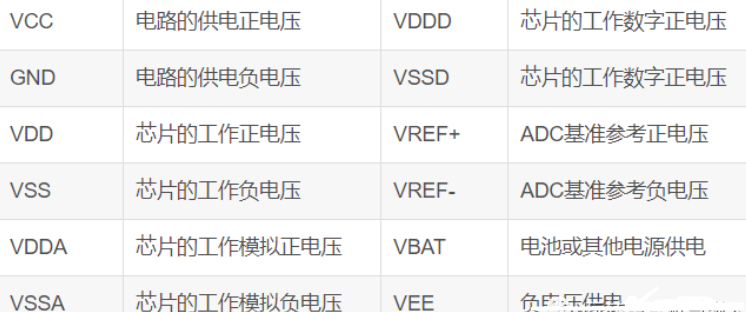

stm32引脚的VCC与VDD如何连接
