无线报警器pcb

好的，无线报警器的 PCB（印刷电路板）设计是整个设备的核心硬件平台。设计一个稳定、可靠、低功耗的无线报警器 PCB 需要考虑多个方面。以下是关键设计要点和注意事项（用中文回答）：

一、 核心模块布局与选型

1. 无线通信模块: 这是核心中的核心。选择取决于应用场景（距离、功耗、成本、网络要求、是否需要网关）：
   • 2.4GHz (Wi-Fi / BLE / 私有协议): 适合短距离、高带宽（如视频报警）、需要直连手机/路由器的场景。常用芯片如 ESP8266/ESP32, nRF系列。PCB要点: 天线设计是关键！预留标准天线接口/IPEX座或设计好板载天线（如倒F天线），保证天线区域净空（无走线、铺铜、金属元件），参考芯片手册严格设计匹配电路（π型/LC）。
   • Sub-1GHz (LoRa, FSKS, ASK/OOK): 适合长距离、低功耗、穿透性好的场景（如小区、工厂、农田）。常用芯片如 SX1276/SX1262 (LoRa), CC1101, Si4432。PCB要点: 同样注重天线设计（通常需要外接弹簧天线/鞭状天线），匹配电路设计，注意晶体精度对射频性能的影响。
   • 蜂窝网络 (NB-IoT, Cat-M1, 4G): 适合需要广域覆盖、无需网关、直接上云的场景。通常使用模块（如移远BC95/BC35, 广和通N7）。PCB要点: 模块厂商参考设计是基础，确保电源稳定（瞬间电流可能较大），SIM卡座设计可靠，天线接口/IPEX座连接良好，预留足够净空给天线。
   • Zigbee / Z-Wave: 适合智能家居生态，需要网关。通常使用模块。PCB要点: 参考模块设计指南，注意天线设计。
2. 微控制器/处理器:
   • 负责传感器数据采集、逻辑判断、控制报警输出、与无线模块通信、电源管理等。
   • 选型考虑：处理能力需求、内存大小、外设接口（ADC, GPIO, UART, I2C, SPI）、功耗模式（休眠电流至关重要）。常用如 STM32L系列, NXP LPC系列, TI MSP430系列，或集成无线功能的 SoC (如 ESP32, nRF52840)。
   • PCB要点: 靠近核心传感器和无线模块放置，电源去耦电容（0.1uF, 10uF）靠近每个电源引脚放置，晶体/晶振靠近MCU且下方不铺铜，保证回流路径。
3. 传感器接口电路:
   • 探测器接口: 如门磁（干簧管）、PIR（热释电红外）、烟雾、气体、玻璃破碎、水浸等。接口可能是简单的开关量（GPIO）或模拟量（ADC）。
   • PCB要点:
     • 开关量: 上拉/下拉电阻设计，可能需要光耦隔离（如果探测器与主电路电势不同或有强干扰）。
     • 模拟量: 信号调理电路（放大、滤波）、ADC参考电压稳定、注意模拟地（AGND）与数字地（DGND）的单点连接设计。
     • 线缆接口: 端子排或插座要稳固可靠，考虑防拉扯、防反插（如有）。
4. 报警输出电路:
   • 本地报警: 高音量蜂鸣器（有源/无源）、高分贝喇叭、强光LED/闪光灯。
   • PCB要点: 驱动电路设计（三极管/MOSFET），确保能提供足够电流；走线承载大电流，避免压降过大；注意蜂鸣器/喇叭的电磁干扰（远离射频和敏感模拟电路）。
   • 继电器输出: 用于控制外部设备（如警灯、锁、切断电源）。PCB要点: 继电器线圈驱动（续流二极管！），触点隔离（强弱电分离布局），触点容量满足负载要求。
5. 电源管理:
   • 电源输入:
     • 电池供电 (主电源): 最常用。考虑电池类型（碱性AA/AAA，锂电池 3.7V/3.6V, 一次性锂电 CR123A）及电压范围。
     • 外部电源 (备用/主电源): 如5V/12V适配器。PCB要点: 电源输入极性保护（二极管/PMOS防反接），过压保护（TVS/压敏电阻），输入端滤波电容。
   • 电压转换/稳压:
     • 将电池电压或外部输入电压转换成系统所需的稳定电压（如 3.3V, 1.8V）。
     • 常用低压差线性稳压器（LDO）或高效率降压DC-DC转换器。
     • 选型与 PCB 要点:
       • LDO: 简单，低噪声，适合小电流或噪声敏感电路（如射频、ADC）。注意输入输出电容选择（靠近芯片）、功耗（压差*电流）。
       • DC-DC (Buck): 效率高，适合电流较大或输入输出电压差大的情况。关键点: 严格按照芯片手册设计（电感选型与摆放、输入输出电容容量与ESR、续流二极管/SYNC FET、SW节点面积小且远离敏感线、反馈电阻靠近FB引脚且走线短）。

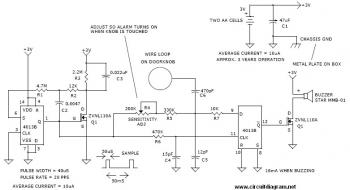

   • 低功耗设计 (核心!):
     • 大部分时间报警器应处于超低功耗休眠模式。
     • PCB要点:
       • 为不同电压域设计独立的电源开关（MOSFET控制），在休眠时切断非必要模块（无线、传感器、蜂鸣器、LED等）的供电。
       • MCU和无线模块的休眠模式配置与唤醒源设计（外部中断、定时器）。
       • 选择超低静态电流的LDO。
       • 所有外围电路在休眠时的漏电流总和要极小（uA级甚至nA级）。
       • 高值电阻用作上拉/下拉（减少电流）。
6. 人机交互 (可选):
   • 按键: 用于布防/撤防、测试、静音等。PCB要点: 去抖动设计（硬件RC或软件消抖），ESD保护。

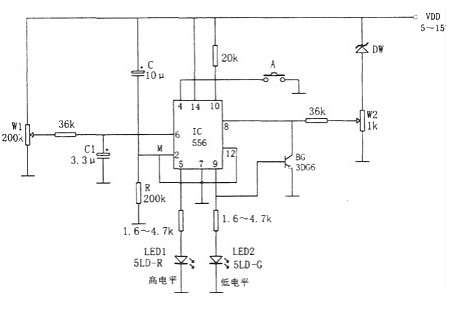

   • 指示灯 (LED): 显示状态（电源、布防、报警、故障）。PCB要点: 限流电阻计算准确，考虑低功耗模式下是否关闭。
   • 显示屏 (LCD/OLED): 高级设备可能需要。PCB要点: 接口走线（SPI/I2C）、对比度调节电路（LCD）、背光驱动（如果需要）。

二、 可靠性设计 (EMC & 环境适应性)

1. 接地 (Grounding):
   • 基本原则: 星型接地或单点接地处理模拟/数字/射频部分。大面积铺铜（GND Plane）是最常用有效的手段。
   • 分割与连接: 数字地（DGND）和模拟地（AGND）通常在MCU或ADC下方单点连接。射频模块地要保持完整且大面积连接。功率地（如DC-DC功率回路、驱动电路）路径要短粗，避免与其他信号共地路径。
2. 去耦与旁路电容:
   • 每个IC的电源输入引脚就近放置一个0.1uF（或0.01uF）陶瓷电容（X7R/X5R材质）。
   • 电源入口和关键芯片附近放置10uF ~ 100uF的钽电容或低ESR电解电容储能滤波。
   • 射频模块供电通常需要多级电容（如10uF + 1uF + 0.1uF + 0.01uF），严格按照手册放置。
3. 电磁兼容性 (EMC):
   • 抑制干扰源: 避免开关电源噪声、继电器/电机火花干扰敏感电路（射频、模拟）。在干扰源处加RC吸收电路、TVS管、磁珠。
   • 提高抗扰度: 对外接口（传感器输入线、通信线、电源线、报警输出线）采取防护措施：
     • TVS管（过压/ESD防护）
     • 压敏电阻（过压防护）
     • 共模电感/磁环（抑制共模干扰）
     • 滤波电容/LC滤波器（滤除高频噪声）
     • 光耦隔离（切断地环路）
   • 布局布线:
     • 高速线（时钟、数字总线）尽量短，避免锐角转弯，如果长走线需考虑阻抗控制和端接。
     • 敏感信号（模拟、射频）远离噪声源（开关电源、数字高速线、继电器线圈）。
     • 射频区域下方完整铺地，避免其他走线穿越。
4. 环境防护:
   • 防潮: 使用三防漆（Conformal Coating）保护裸露的PCB区域。
   • 防腐: 选择合适的表面处理工艺（如沉金、沉银、OSP）。
   • 防尘: 外壳密封性好。
   • 防震: 元件固定可靠，避免使用过重的直插元件（如大电解电容改用贴片）。
   • 宽温范围: 元器件选型需满足工作温度范围要求（如-40°C ~ +85°C）。

三、 PCB 设计流程建议

1. 明确需求: 功能定义（探测类型、报警方式、无线协议、功耗要求、续航时间、尺寸、成本、认证要求）。
2. 原理图设计:
   • 选择合适的核心器件（MCU, 无线模块/芯片, 传感器, 电源IC）。
   • 设计各功能电路。
   • 进行充分的功耗预算和电源树设计。
3. 关键元器件选型与确认: 确保性能、供货、成本、封装满足要求。
4. PCB 布局:
   • 首先放置核心器件（MCU，无线模块）。
   • 围绕核心放置相关电路（电源靠近输入，传感器接口靠近外壳入口，报警输出靠近发声/发光器件）。
   • 遵守模块厂商的布局指南（特别是射频）。
   • 考虑机械结构（外壳、螺丝柱、按键/天线位置）。
5. PCB 布线:
   • 优先处理电源线和地线（保证电流路径短粗，大面积铺铜）。
   • 处理关键信号线（高速线、时钟线、射频线、模拟线）。
   • 最后处理一般低速信号线。
   • 遵守设计规则（线宽、线距、过孔）。
6. 设计规则检查 & 电气规则检查: 利用EDA工具（如KiCad, Altium, Eagle）进行自动检查。
7. 设计评审: 邀请有经验的工程师检查设计。
8. 制板 & 贴片 (PCBA): 选择合适的PCB制造商和SMT工厂。
9. 调试与测试:
   • 电源测试（电压、纹波、功耗）。
   • 功能测试（传感器、报警输出、无线通信）。
   • 射频性能测试（发射功率、接收灵敏度、频谱）。
   • 低功耗测试（静态电流、各状态功耗）。
   • 环境与可靠性测试（高温、低温、湿热、震动、EMC预测试）。
10. 认证: 根据销售地区进行必要的认证（如SRRC（中国无线电型号核准）、CE/FCC（射频）、RoHS等）。

总结

设计无线报警器 PCB 是一个系统工程，需要平衡功能、性能（尤其是射频性能和功耗）、可靠性、成本和上市时间。低功耗设计、射频性能优化和可靠性（EMC/环境）保障是三大核心挑战。务必参考核心器件（特别是无线 IC/模块和电源 IC）的官方数据手册和应用笔记，遵循其推荐的布局布线指南，并进行充分的测试验证。

如果你有具体的应用场景（如家用防盗、工业安全、老人跌倒报警）或者对某个技术细节（如特定无线模块的天线设计、LDO vs DC-DC的选择、超低功耗实现技巧）有更深入的问题，请随时提出！
