关于德州仪器（TI）CC2430 ZigBee SoC 芯片的 PCB 图，需要明确以下几点：
-
官方不直接提供完整 PCB 工程文件：
- TI 通常不会提供可直接用于生产的完整 PCB 源文件（如
.brd,.pcbdoc等）。这是出于知识产权保护和设计定制化的考虑。 - 他们提供的是 参考设计 和 评估板设计文档，这对于设计你自己的 PCB 至关重要。
- TI 通常不会提供可直接用于生产的完整 PCB 源文件（如
-
获取设计资源的最佳途径：
- 访问德州仪器官方网站：
- 进入 TI 官网 。
- 在搜索栏输入
CC2430。 - 进入 CC2430 的产品页面。
- 查找“设计和开发”部分：
- 在产品页面，寻找类似 “设计资源”、“工具和软件”、“技术文档” 或 “参考设计” 的标签/链接。
- 下载关键文档：
- 参考设计文档 (Reference Design Documentation): 找到与 CC2430 相关的参考设计（例如 TI 官方的评估板或模块设计）。
- 强烈推荐查找：
CC2430ZDK(CC2430 ZigBee Development Kit) 或CC2430EM(CC2430 Evaluation Module) 相关的设计文件。
- 强烈推荐查找：
- 用户指南/硬件指南 (User Guide / Hardware Guide): 这些文档通常包含详细的原理图、PCB 布局图（Gerber 文件或截图）、物料清单（BOM）和 布局布线指南。
- 应用报告 (Application Reports): 搜索与应用或布局布线相关的应用报告（如
SWRA161,SWRA350等，具体编号需查询），这些报告会提供非常重要的射频（RF）PCB 设计准则和示例。 - 示例布局文件 (Example Layout Files):
- TI 有时会提供 Gerber 文件（
.gbr或压缩包），这是 PCB 制造的标准格式。你可以用 Gerber 查看器（免费的如 KiCad GerbView, ViewMate, GC-Prevue 等）打开查看每一层的布局。 - 有时会提供 PCB 布局图（通常是 PDF 格式的截图，显示顶层、底层、丝印层等）作为用户指南的附录。
- 查找示例： 一个非常经典的参考是
SWRC098Zip 文件（TI Designs 参考设计：CC2430DB模块设计），它通常包含原理图、BOM、Gerber 文件等。在 CC2430 的产品资源页面搜索SWRC098。
- TI 有时会提供 Gerber 文件（
- 参考设计文档 (Reference Design Documentation): 找到与 CC2430 相关的参考设计（例如 TI 官方的评估板或模块设计）。
- 访问德州仪器官方网站：
-
第三方资源 (需谨慎辨别)：
- 一些开源硬件项目或爱好者论坛（如 GitHub、EEVBlog、国内的电子发烧友论坛等）可能有人分享基于 CC2430 的设计文件。
- 注意： 使用这些资源时务必仔细检查其准确性、完整性和设计质量，特别是射频部分的设计是否符合 TI 的指南。射频 PCB 设计对性能影响极大。
关于 PCB 设计图，你能找到的主要内容将是：
- 官方评估板/参考设计的 Gerber 文件： 用于查看精确的走线、铺铜、过孔、焊盘位置。这是最接近“PCB 图”的原始制造文件。
- 用户指南中的 PCB 布局截图/PDF： 清晰展示各层的布局情况，通常在文档末尾。
- 详细的 RF PCB 布局布线指南： 解释关键的射频设计规则（层叠、阻抗控制、元件摆放、天线走线、接地、去耦等），这比一张图更重要！ CC2430 的 PCB 设计核心难点在于其射频部分。
总结与建议：
- 立即访问 TI 官网的 CC2430 产品页面。
- 在“设计资源”/“技术文档”中下载：
- 相关参考设计（如
CC2430ZDK,CC2430EM）的用户指南/硬件指南（必有原理图和 PCB 布局图）。 - 查找包含 Gerber 文件的参考设计包（如
SWRC098）。 - 下载关键的射频 PCB 布局应用报告（搜索关键词
CC2430 PCB layout,RF design,application report）。
- 相关参考设计（如
- 使用 Gerber 查看器软件打开下载的 Gerber 文件，这就是最实用的 PCB 图。
- 仔细研读 PCB 布局指南文档，理解设计规则。
请注意： 直接索要或期望拿到一个现成的、可编辑的 Altium Designer 或 KiCad 工程文件（.PcbDoc, .kicad_pcb）通常是不可行的，除非是特定开源项目。TI 提供的是用于学习和参考的标准格式（PDF, Gerber）文档。这些资源对于设计你自己的 CC2430 PCB 已经是非常充分和权威的起点了。设计时务必严格遵守 TI 的射频 PCB 设计指南。
基于ZigBee技术的射频芯片CC2430相关资料下载
基于ZigBee技术的射频芯片CC2430资料下载内容主要介绍了：CC2430芯片的主要特点CC2430芯片的引脚功能电路典型应用
mede1001
2021-04-01 07:03:56
zigbee芯片cc2430资料 精选资料分享
CC2430是一颗真正的系统芯片(SoC)CMOS解决方案。这种解决方案能够提高性能并满足以ZigBee为基础的2.4GHz ISM波段应用对低成本，低功耗的要求。它结合一个高性能2.4GHz
吴与伦比
2021-07-27 07:26:23
CC2430的无线传感器网络节点如何进行设计
基于CC2430的无线传感器网络节点设计基于无线传感器网络的特点，以CC2430芯片为核心设计了一种微型传感器节点。详细阐述了传感器节点的温湿度数据采集模块、电池能量检测模块以及节点之间“点对点”无线通信的软件流程。 意义。
60user31
2020-04-24 08:27:53
CC2530与CC2430相比少了8个管脚有什么影响吗？
CC2530与CC2430相比少了8个管脚，其中好像有关于模拟电源的，这个对CC2530的功能有什么影响吗？
hwjj940056201
2020-04-02 08:00:01
CC2430
CC2430 - A True System-on-Chip solution for 2.4 GHz IEEE 802.15.4 / ZigBee - TEXAS ADVANCED OPTOELECTRONIC SOLUTIONS
2022-11-04 17:22:44

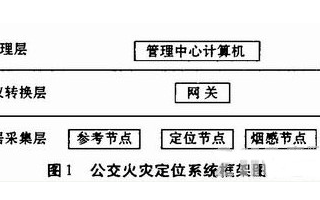

通过采用CC2430芯片实现公交火灾快速定位系统设计解决方案
底层信息采集网络主要由检测火灾的传感节点和定位节点组成，同时包括协助定位并充当路由器功能的参考节点。火灾检测节点由烟感传感器、基于Zigbee标准的射频芯片CC2430组成，定位节点选用CC
2020-02-06 21:14:32

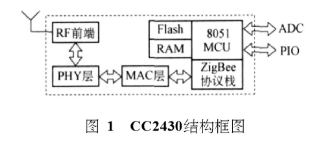

怎么实现基于CC2430和ZigBee2006协议栈的通信模块设计？
本文以CC2430为主体设计了无线通信模块的硬件，并选用TI／Chipcon公司免费提供的ZigBee2006协议栈作为软件开发平台。通过实验验证，设计的硬件节点基本达到了项目要求。经调试，串口能够
uwuefsdf
2021-05-31 06:05:07
基于CC2430芯片和DS1822温度传感器实现温度无线检测系统的设计
在现代工农业生产中，常常需要对环境温度进行检测。传统的方法往往费时、费力，效率低下，不便应用在对较大环境的温度检测中。本文设计了一种基于无线射频技术的温度检测终端，它以RF（射频）芯片CC2430为核心，在温度传感器DS1822的配合下，能够高效地完成对环境温度的无线检测。
2020-04-27 07:56:00
基于RSSI的CC2431能满足低功耗无线传感器网络的应用需要
CC2431是Chipcon公司继CC2430之后推出的，带硬件定位引擎的符合ZigBee/IEEE 802.15.4技术的2.4GHz射频系统，适合于各种ZigBee相
2021-03-24 15:33:03
Zigbee的特点及应用
开始学习Zigbee了，用的参考书《Zigbee技术实践教程》——基于CC2430/31的无线传感器网络解决方案，开发平台是西安华凡科技的CC2430模块。学习任务：1、了解Zigbee技术，自我提问神马是Zigbee，Zigbee的特点及应用，Zigbee的方
hucc
2021-07-26 06:27:09
比较一下CC2530平台和MSP430+CC2520平台？
您好！我们之前设计的无线传感器网络平台是基于CC2430的，现考虑升级到CC2530或者CC2520平台，但现在不确定是采用CC2530平台还是MSP430+CC2520平台，目前我们传感器节点采用
hwjj940056201
2020-04-02 06:14:08
TI有ARM+CC2420（2520）的协议栈吗？
您好！最近看了许多ZIGBEE的解决方案的资料，包括CC2530（CC2430）、MSP430+CC2420（2520）、ARM+CC2420（2520）以及FPGA+CC2420（2520
hwjj940056201
2020-08-27 16:17:50

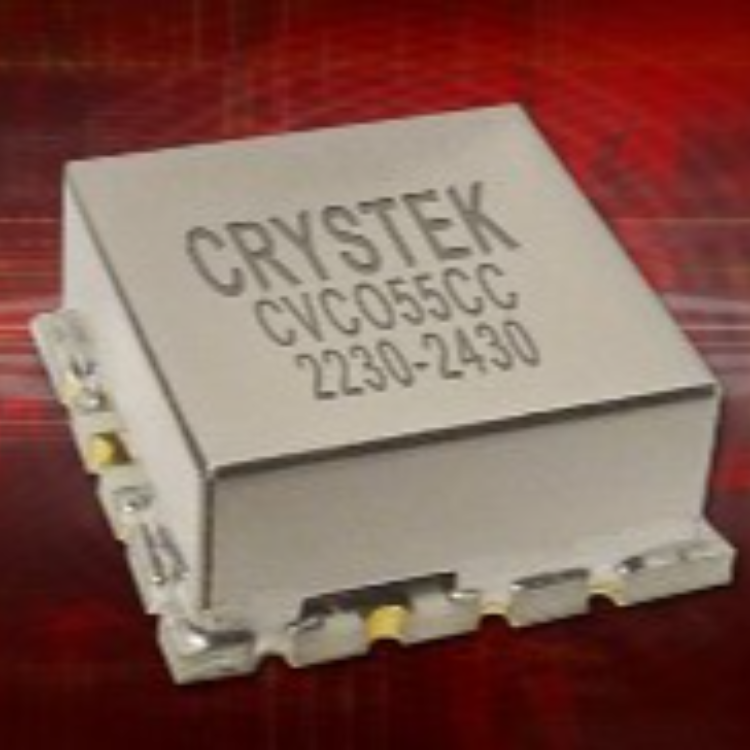

CVCO55CC-2230-2430 VCO（压控振荡器）工作频率为 2230 MHz 至 2430 MHz，控制电压范围为 0.1 V ~ 4.9 V
