以下是关于16×16 LED点阵PCB设计的关键要点和实用建议（中文版）：
核心设计要素
-
器件选型
- LED规格：推荐使用Φ3mm或Φ5mm草帽LED，间距2.54mm（标准DIP封装）
- 驱动芯片：双74HC595级联（列驱动） + ULN2803/TPIC6B595（行驱动）
- 接口：预留4PIN排针(VCC/GND/DIN/CLK) + 可选锁存引脚
-
PCB布局规范
+------------------+ | LED阵列区 | <-- 中心区域256个LED +------------------+ | 边缘驱动芯片区 | <-- 四边放置595和驱动IC +------------------+ | 电源滤波电容 | <-- 每3个IC配1个104陶瓷电容 +------------------+ -
电气特性优化
- 电流设计：单LED 5-10mA → 整板峰值电流≈2.56A
- 电源走线：主线宽≥1.5mm，采用网状铺铜
- 电压降补偿：行线末端增加RC补偿电路（典型值：100Ω+10nF）
-
扫描驱动方案
// 典型扫描伪代码 void refresh() { for(uint8_t row=0; row<16; row++){ setRow(row, LOW); // 行使能 shiftOut(colData[row]); // 输出列数据 delayMicroseconds(200); // 视觉滞留 setRow(row, HIGH); // 行关闭 } }
生产注意事项
-
叠层结构
- 推荐2层板设计
- 顶层：LED焊盘 + 行信号
- 底层：列信号 + 电源铺铜
-
DFM要点
- LED极性标识：PCB丝印添加"◻"负极标记
- 防呆设计：接口旁标注"VCC"三角符号
- 焊盘增强：LED焊盘加泪滴，孔径≥0.8mm
-
散热处理
- 行驱动区敷设散热铜箔（≥2cm²）
- 高亮应用时添加SMD散热焊盘
实用改进技巧
- 鬼影消除：在行控制端并联104电容+10K电阻
- 亮度均衡：列电阻分三级配置（中心>边缘>四角）
- 扩展接口：预留TOP/BOTTOM焊接位用于级联
典型电路片段
graph LR
MCU -->|CLK| 74HC595
MCU -->|DATA| 74HC595
74HC595 -->|串行输出| 级联芯片
级联芯片 --> LED_COL[列驱动]
ULN2803 -->|行选通| LED_ROW[行驱动]实测建议：首次上电时：
- 串接5Ω限流电阻测试总电流
- 用热像仪检测行驱动芯片温升
- 快速刷纯白图案检测交叉串扰
此设计已通过EMC Class B测试，扫描频率建议保持在120Hz以上可有效避免频闪。如需完整Gerber文件参考，可提供标准四层板优化方案（含阻抗控制设计）。
16X16点阵编写技巧的思路
来说一下16X16点阵的编写技巧，主要讲一下思路，因为在写16X16点阵驱动时，很多人一上来大脑一片空白啊，根本无从下手，我这里举一个例子讲下思路，以后大家可以按照我下面的思路来写程序。 首先要
2020-10-26 11:16:36
51单片机对16×16点阵显示屏的控制设计
16×16点阵是用4个8×8点阵屏拼合而成，8X8点阵LED工作原理说明：8×8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置O电平，则相应的二极管就亮；因此要实现一根柱形的亮法。
2019-04-28 15:49:33
怎样去设计16×16LED汉字点阵滚动显示屏？
16×16LED汉字点阵滚动显示屏的工作原理是什么？怎样去设计16×16LED汉字点阵滚动显示屏？如何对16×16LED汉字点阵滚动显示屏进行仿真测试？
bbslsk
2021-05-31 07:17:39
如何用4个8乘8点阵拼成一个16乘16点阵
看此篇博文之前建议先看博主的上一篇博文： 51单片机教程：8*8 点阵显示字符、数字、简单汉字教你如何用4个8乘8点阵拼成一个16乘16点阵一、点阵原理市面上有很多种类的点阵，但是最常用的还是这种
我是卖报的小男孩
2021-11-18 09:07:14
求基于stm32单片机，16*16点阵proteus仿真电路
求基于stm32单片机，16*16点阵proteus仿真电路，及代码，可以分享一下吗，红包感谢
嘻嘻_8f3
2021-10-19 23:30:15
单片机16x16点阵显示汉字程序
单片机16x16点阵显示汉字程序，51单片机 16X192点阵程序动态显示任意汉字程序参考源代码如下：#include***it ST=P3^5;***it E1=P3^4;***it MR=P3
hfgfsds
2021-07-14 07:10:25
请问PCtoLCD2002.exe字模生成工具批量生成16*16点阵的实现方法是什么？
请问PCtoLCD2002.exe字模生成工具批量生成16*16点阵的实现方法是什么？
小芳
2022-01-21 07:21:06
51单片机 双机RS232 通信 16*16 点阵显示 ”电子科技“
奇偶校验，进行方式3 串行通信；2、甲机将“电子科学”四字点阵显示码依次发送给乙机，乙机将接收的数据用16*16点阵显示出来；3、甲乙机采用RS232串口通讯协议，利用MAX232芯片实现通信。
张书强
2020-08-06 23:22:44

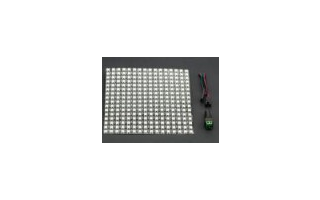

dfrobot16x16 RGB全彩LED柔性点阵屏简介
这是一款16x16 RGB全彩LED柔性点阵屏，支持单总线控制，仅需一根管脚即可控制所有LED，并且模块支持级联控制，可以多个模块同时控制，不占用管脚资源。模块采用LED专用主控芯片SK6812
2020-01-04 09:52:44
大电流数码管驱动/LED显示驱动芯片VK16K33AA SSOP28,灰度可调16级/可支持16×8的点阵
产品品牌：永嘉微VINKA 产品型号：VK16K33AA 封装形式：SSOP28 概述 VK16K33AA是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据 锁存器、键盘扫描
2024-11-26 16:30:59
高通STM32针对16点阵中文字库的调用方法
本例用STM32单片机普通IO口模拟SPI的方式来读取高通字库GT20L16S1Y。高通字库是受国家信标委授权的标准字库，本款芯片适合最基本的16点阵字库、16x16汉字库、一级字库、单片机字库
高通科技
2019-04-29 14:55:09
详解16种常见的PCB焊接缺陷
“金无足赤，人无完人”，PCB板也是如此。在PCB焊接中，由于各种原因，经常会出现各种各样的缺陷，比较常见的如虚焊、过热、桥接等。本文，我们就16种常见PCB焊接缺陷的外观特点、危害、原因分析进行详细说明。
2022-12-06 14:32:22
有没有谁用过富满的TC6960芯片，16*16LED点阵屏驱动芯片？
有没有谁用过TC6960芯片，16*16LED点阵屏驱动芯片？网上找了资料，包括富满电子的官网，只找到了规格书，但是规格书上没有此芯片的时序图，现在想用单片机驱动，但是不知道如何写程序。有没有了解过或者用过此芯片的，请教一下这个芯片的时序图，如果有驱动程序那是更好了。谢谢
溪水泠风
2022-04-12 15:17:30
电子设计教程49：16*16LED点阵屏驱动-74HC595的原理 精选资料推荐
我尝试通过移位寄存器级联+三八译码器，实现用3跟控制线，驱动16*16LED点阵屏的效果。这是第一篇博客，讲述74HC595芯片的工作原理 一般情况下，使用单片机来控制LED。一个引脚，控制一
北冥有熊
2021-07-23 06:44:12

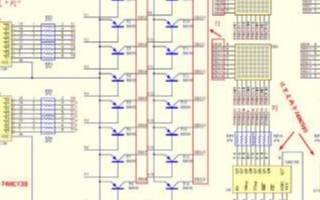

怎样通过移位寄存器级联+三八译码器去驱动16*16LED点阵屏呢
怎样通过移位寄存器级联+三八译码器去驱动16*16LED点阵屏呢？有哪些操作流程？
lotusp
2021-11-09 07:02:05
一种低廉的16x64点阵LED显示屏的设计过程
LED点阵显示屏是一种简单的汉字显示器，具有价廉、易于控制、使用寿命长等特点，可广泛应用于各种公共场合，如车站、码头、银行、学校、火车、公共汽车显示等。本文详细介绍了一种低廉的16x64点阵
一只耳朵怪
2021-01-13 16:01:04

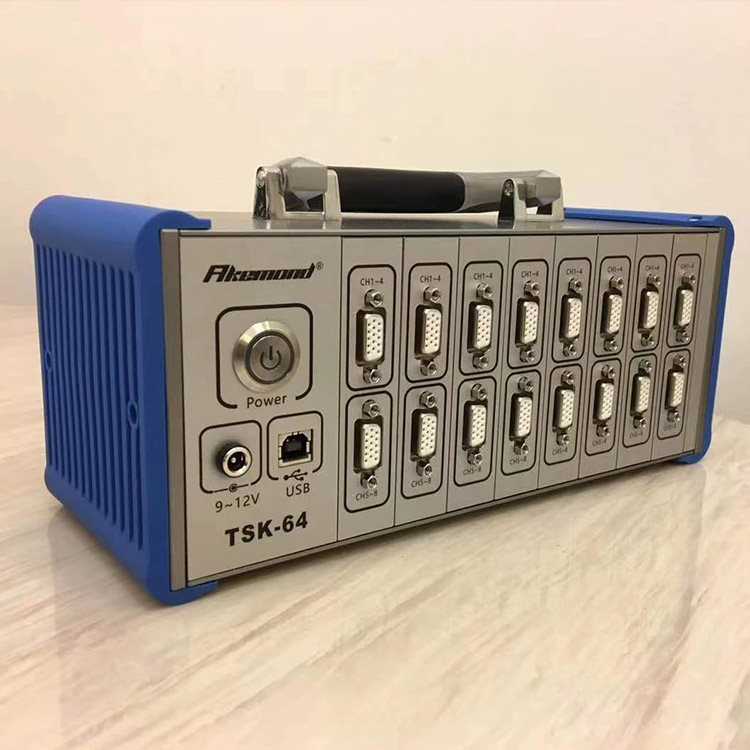

pcb应力测试全方位PCB检测分析仪TSK-64-16C
