pcb top paste

分享:

在PCB(印刷电路板)制造和SMT(表面贴装技术)工艺中,PCB Top Paste 的中文名称和含义如下:


中文名称

顶层锡膏层(或简称为顶层钢网层


具体解释

  1. 功能

    • 它是PCB设计文件(Gerber文件)中的一层,专门用于制作SMT钢网(Stencil)
    • 该层定义了PCB顶层需要印刷锡膏(Solder Paste)的位置和形状,以便将表面贴装元件(如芯片、电阻、电容等)焊接在PCB上。
  2. 物理形态

    • 锡膏是通过钢网上的开孔印刷到PCB焊盘上的,开孔形状与Top Paste层的设计完全一致。
    • 这一层本身不是PCB上的实体层,而是指导钢网制造的“模板层”。
  3. 与"Solder Mask"的区别

    • Top Paste(锡膏层):指示锡膏印刷位置(仅SMT贴片区域)。
    • Top Solder Mask(顶层阻焊层):定义PCB上裸露焊盘的位置(通常为绿色或其他颜色的油墨层)。

      ✅ 简单记忆:

      • Paste层 = 锡膏印刷层(用于焊接)
      • Solder Mask层 = 阻焊层(保护非焊接区域)
  4. 应用场景

    • 在SMT产线中,钢网会覆盖在PCB上,锡膏通过Top Paste层对应的开孔精准漏印到焊盘。
    • 贴片机随后将元件放置在锡膏上,经回流焊后完成焊接。

为何需要区分"Top"和"Bottom"?

  • 双面贴片的PCB会有两个Paste层:
    • Top Paste:顶层元件焊接位置。
    • Bottom Paste:底层元件焊接位置。
  • 单面贴片则只需其中一层。

总结

术语 中文 用途
PCB Top Paste 顶层锡膏层 定义PCB顶层需印刷锡膏的位置,用于SMT钢网制作。

在设计PCB时,正确输出Top Paste Gerber文件是确保钢网开孔准确的关键,直接影响贴片焊接质量。

USB_G1改成TOP_Paste設定??

top_Paste??是改layer那邊嗎?我有試過把layer改成top layer是可以的,不過這是正確的嗎?圖一 PCB板上圖二 封装库

ye4598712 2021-07-10 14:38:29

如何在Altium中的top paste层修改钢网的开口形状?

请问如何在top paste层修改钢网的开口形状?本来是一个正方形,我要划成9个小正方形,可以操作吗?

60user22 2019-09-23 05:35:30

Solder Mask与Paste Mask存在什么区别

PCB设计中,需要画焊盘文件。对于Solder Mask Layers 和Paste Mask layers这个两个层

2019-10-24 09:38:58

PCB中各层的含义

用来做钢网粘贴原件的,很多时候它可以完全被阻焊层兼容 Bottom Paste底层锡膏层Top Solder顶层阻焊层定义PCB不可焊接的层,以保护铜箔不被氧化上锡等,即平时在PCB板上刷的阻焊漆(默认不选取任何区域为整个平面刷油,选刷区域不刷,负片输出)

60user116 2019-07-04 07:01:10

如何使用paste命令

paste命令允许您水平合并文件行。它的输出由指定为参数的每个文件的顺序对应组成的行,并由制表符分隔。

2022-12-08 16:40:51

Altium在PCB板上开窗步骤

Altium中的PCB各层top paste:顶层助焊层,形状区域内,堆锡。top solder:顶层阻焊层,负片,形状区域内部不覆盖绿油,外部覆盖绿油。

di579595 2019-07-23 07:54:09

pcb板各层画什么?丝印层 机械层 阻焊层 助焊层 信号层 钻孔数据层作用详解

plane layer 内部电源/接地层 top overlay 顶层丝印层 bottom overlay 底层丝印层 top paste 顶层助焊层 bottom paste 底层助焊层 top solder 顶层阻焊层 bot

2020-08-17 11:25:46

PCB设计 Protel99 SE中各层的含义

层:定义顶层和底层的丝印字符,是我们在PCB板上看到的元件编号和一些字符。Top Paste - 顶层焊盘层,Bottom Paste - 底层焊盘层:顶层和底层贴片焊盘层,就是我们开钢网用的文件

山文丰 2020-06-23 09:50:53

PCB设计中对于各个层的定义与理解

PCB层的定义: mechanical,机械层 keepout layer禁止布线层 top overlay顶层丝印层 bottom overlay底层丝印层 top paste,顶层焊盘层

hgimtk 2019-07-30 10:53:34

PCB电路板的各层作用简要

主要用来确保电路板上不需要镀锡的地方不被镀锡,从而保证电路板运行的可靠性。其中Top Paste和Bottom Paste分别为顶层阻焊层和底层阻焊层;Top Solder和Bottom Solder分别为锡膏防护层和底层锡膏防护层。

2022-11-04 14:44:57

PCB设计的各层含义

贴片层)它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘。Protel99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。主要针对PCB板上

韦wwwwwww 2019-06-03 04:20:16

solder层与paste层的区别概述

言:很多工程对阻焊层跟助焊层傻傻分不清楚,本身是要做开窗的,却只提供paste层,没有solder层,有些板厂是不看paste层的(注意这个是用开钢网的),所以导致漏开窗。这里就简单介绍下他们的区分

HSHToby 2019-08-14 02:58:42

请问top solder层对PCB会有什么影响吗?

我想请问一下,顶层铺铜,然后在没有线路的地方用top solder写了一些文字,请问这样子会不会对PCB有什么影响?

JST2006 2019-08-27 01:57:44

2023中国PCB百强(TOP 100)排行榜

2023中国PCB百强(TOP 100)排行榜

2024-06-06 16:11:45

【Altium小课专题 第191篇】 焊盘的Pastmask是什么,其作用又是什么?

答:Pastmask是指PCB设计中的钢网,包括TOP面与BOTTOM面的钢网,这个是正显,有就是有,无就是无,是针对SMD的。该层用来制作钢网(片),而钢网上的孔对应着电路板上的SMD的焊点。在

凡亿_PCB 2021-09-10 16:22:22

PCB中容易弄混的名词解析

我们在画PCB的时候肯定会遇到solder Mask 和paste Mask,以前一直模模糊糊的知道solder Mask是阻焊层,paste Mask是焊锡膏层,在用protel的时候不是很在意,但当用cadence 的时候要自己制作焊盘,就必须明白这两者的含义了。

2020-04-04 17:53:00

单片机的PCB画板子

Paste层  (钢网)工厂加工需要 Keep-out   Layer   分割层  规定板子的外形 Top Layer  /  Bottom Layer  走线层 Top overlay

Ybonnie 2019-07-04 06:04:01

韩国PCB制造商Blue Top正在筹备韩国科斯达克市场(KOSDAQ)上市

目前,韩国PCB制造商Blue Top正在筹备韩国科斯达克市场(KOSDAQ)上市。

2024-03-07 14:47:45

如何在AD中单独设置焊盘paste层大小?

请教个问题,AD中如何单独设置焊盘paste层大小?我不想开钢网的时候刷上锡膏

nvsydywer 2019-09-17 02:59:38

pads是什么意思

标示,比如出gerber做阻抗线的指示  solder mask top 顶层露铜层,就是没有绿油覆盖  paste mask bottom 底层钢网,你查下钢网就知道了  paste mask

人间烟火123 2020-06-22 10:49:01

请问怎么做才把TOP.PCB转化到SILK层上来用99SE或AD09?

,表明前几个步骤做的很好,如果有偏差,则重复第三步。所以说pcb抄板是一项极需要耐心的工作,因为一点小问题都会影响到质量和抄板后的匹配程度。   第五步,将TOP层的BMP转化为TOP.PCB,注意要

chexiaohuo 2019-06-06 02:05:38

关于Altium Designer 161常见的一些操作指南--持续更新

问题1.怎么设置多层PCB板? 答:点击Design->Layer Stack Manager,然后进行相应的层的配置,比如材料、厚度等等。 问题2. PCBTOP PASTETOP

richips 2019-07-08 07:41:20

TOP267EG液晶电源芯片

2023-07-25 14:58:02

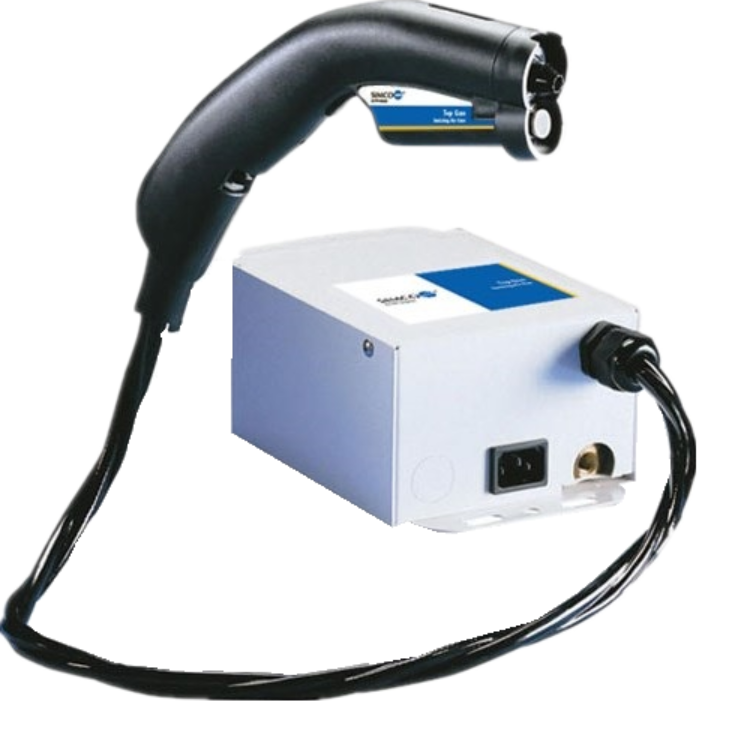

Simcoion TOP Gun离子风枪

2022-10-13 17:14:16

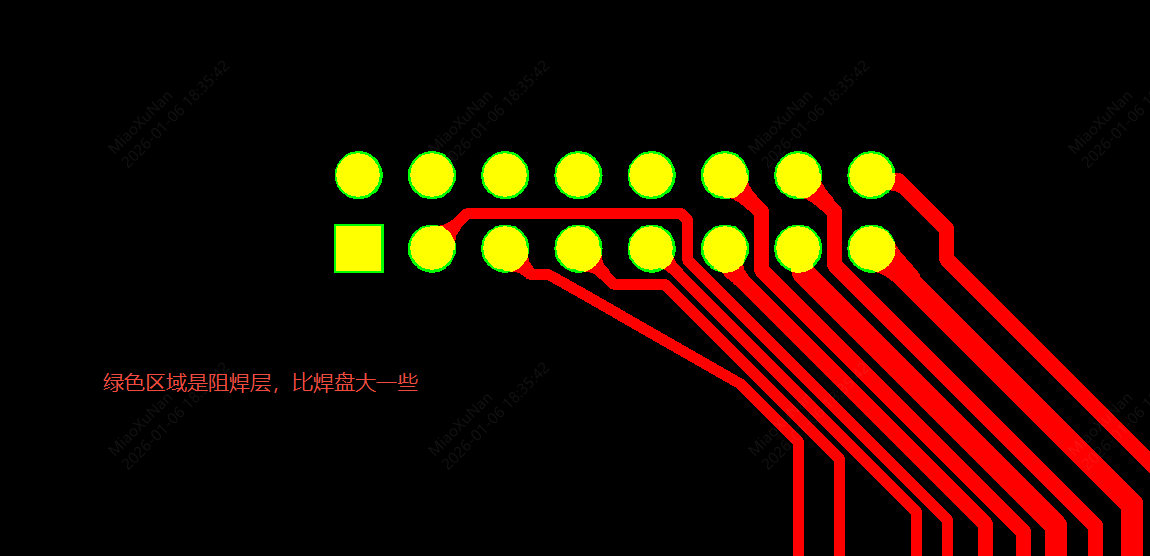

PCB阻焊层与助焊层的本质区别
