以下是针对“流水灯PCB原理图”的完整中文回答。流水灯是一种常见的电子效果，多个LED依次点亮和熄灭，形成类似“流水”的动态视觉效果。这里，我将介绍一个基于CD4017十进制计数器的简单流水灯电路设计（无需编程，成本低）。该设计包括原理图的文字描述、ASCII示意图、元件列表和简要工作原理。所有内容均用中文解释。
1. 流水灯基本原理
- 流水灯的核心是时序控制：一个时钟信号驱动计数器（如CD4017），计数器的输出引脚依次输出高电平，点亮连接的LED。每个LED点亮后熄灭，下一个LED点亮，形成循环流动效果。
- 关键元件：时钟发生器（如555定时器）、计数器（CD4017）、LED阵列、限流电阻（保护LED）和电源。
- 电源要求：通常使用5V直流电源（如USB或电池）。
2. PCB原理图文字描述
以下是原理图的详细连接方式（基于标准设计）：
- 时钟发生器：使用555定时器构建多谐振荡器，产生方波时钟信号。555的OUT引脚连接到CD4017的时钟输入（CP）。
- 计数器：CD4017接收时钟信号，其输出引脚（Q0-Q9）依次变高电平。本设计使用8个LED（Q0-Q7），Q8和Q9未用（或可扩展）。
- LED驱动：每个CD4017的输出引脚（Q0-Q7）串联一个限流电阻（220Ω-1kΩ），然后连接LED正极；LED负极接地（GND）。
- 电源连接：所有元件的VCC接5V，GND接地。
- 复位控制：CD4017的复位引脚（RST）接地（低电平），使其正常工作（不复位）。使能引脚（EN）接VCC（高电平）。
- 电容滤波：在555定时器和CD4017的VCC-GND间添加0.1μF电容，减少电源噪声。
3. ASCII示意图
以下是用ASCII字符表示的简化原理图（便于理解连接关系）：
+5V (VCC)─────────────────────────────┐
│ │
│ 555定时器 (时钟生成) │
│ │ │
│ ├─ R1 (10kΩ) ──────┐ │
│ │ │ │
│ ├─ C1 (10μF) ───┐ │ │
│ │ │ │ │
│ ├─ DIS (放电) ──┘ │ │
│ │ │ │
│ └─ THR/TRIG───────┘ │
│ │ │
│ └─ OUT (输出) ────────────────┐ │
│ │ │
│ CD4017计数器 │ │
│ VCC ─────────────────────────────┘ │
│ GND ───────────────────────────────┘
│ CP (时钟输入) ────────────────────┐
│ │
│ RST (复位) ─── GND │
│ EN (使能) ──── VCC │
│ │
│ Q0 ─── R2 (220Ω) ─── LED1 ─── GND
│ Q1 ─── R3 (220Ω) ─── LED2 ─── GND
│ Q2 ─── R4 (220Ω) ─── LED3 ─── GND
│ Q3 ─── R5 (220Ω) ─── LED4 ─── GND
│ Q4 ─── R6 (220Ω) ─── LED5 ─── GND
│ Q5 ─── R7 (220Ω) ─── LED6 ─── GND
│ Q6 ─── R8 (220Ω) ─── LED7 ─── GND
│ Q7 ─── R9 (220Ω) ─── LED8 ─── GND
│ (Q8-Q9未用，可悬空或接地)
│
GND (地) ─────────────────────────────┘示意图说明：
- 555定时器接线：R1和C1决定时钟频率（调整R1或C1可改变流水速度）。典型值：R1=10kΩ, C1=10μF，频率约1Hz（每秒一个LED变化）。
- CD4017接线：输出引脚Q0-Q7各驱动一个LED。限流电阻（R2-R9）值根据LED选择（常用220Ω for 5V电源）。
- GND连接：所有GND点需在PCB上连接至公共地线。
4. 元件列表
| 元件名称 | 规格/参数 | 数量 | 说明 |
|---|---|---|---|
| CD4017 | 十进制计数器IC | 1 | 核心计数器，驱动LED序列 |
| NE555 | 定时器IC | 1 | 生成时钟信号 |
| LED | 5mm, 红色或任意颜色 | 8 | 流水灯显示，建议使用低功耗LED |
| 电阻 | 220Ω (1/4W) | 8 | LED限流电阻（串联在每个LED上） |
| 电阻 | 10kΩ (1/4W) | 1 | 555定时器电阻 |
| 电容 | 10μF (电解电容) | 1 | 555定时器定时电容 |
| 电容 | 0.1μF (陶瓷电容) | 2 | 电源滤波（VCC-GND） |
| 电源接口 | 5V DC输入 | 1 | 如USB插座或电池端子 |
5. 工作原理简述
- 时钟生成：555定时器产生稳定的方波（频率由R1和C1决定）。例如，当R1=10kΩ、C1=10μF时，每秒输出约1个脉冲。
- 计数驱动：CD4017接收时钟脉冲，每来一个脉冲，输出引脚依次变高（Q0→Q1→...→Q7→Q0循环）。例如，第一个脉冲点亮LED1，第二个脉冲熄灭LED1并点亮LED2，依此类推。
- LED控制：当CD4017的某个输出为高电平时，电流通过限流电阻点亮对应LED；输出为低时，LED熄灭。
- 流水效果：LED依次亮灭，形成“流动”感。速度可通过调整555的R1或C1改变（增大R1或C1减慢速度）。
6. PCB设计注意事项
- 布局建议：将555和CD4017放在PCB中心，LED均匀排列在边缘（便于观看）。电源线宽至少1mm，减少压降。
- 接地处理：使用星形接地或单点接地，避免噪声干扰。
- 扩展性：如需更多LED，可用CD4017的Q8或Q9输出；或级联多个CD4017。
- 替代方案：如果需要可编程控制，可用单片机（如STC89C51）替代555+CD4017，但需编写代码。
- 实物制作：推荐使用EDA软件（如KiCad或立创EDA）绘制PCB，然后打板制作。原理图文件（如.sch）可导出共享。
这个设计简单可靠，适合初学者DIY。如果您需要更详细的电路图文件（如PDF或图片）、单片机版本或其他问题，请补充说明！
51单片机流水灯从原理图到PCB转化 精选资料分享
51单片机流水灯从原理图到PCB转化51单片机流水灯从原理图到PCB转化一、原理图（淘宝提供）二、AD14画图三、AD画图中遇到的问题51单片机流水灯从原理图到PCB转化一、原理图（淘宝提供）首先要
芒果冰
2021-07-15 07:34:06
51心形流水灯原理图
心形流水灯:心形流水灯，顾名思义，成品肯定是一个心形❤。随着程序的改变，通过单片机控制单个灯的亮灭达到不同的流动图案效果。原理图：PCB:STC89C52RC:STC89C52RC是STC公司生产
tulin
2021-07-19 08:23:28
流水灯以及采用中断改变流水方向原理图
流水灯以及采用中断改变流水方向原理图代码段#include "reg52.h"void delay(unsigned int time){unsigned int j=15000;for(;time>0;time--) for(j=0;j
juju宇哥
2021-11-25 09:07:41
51单片机流水灯制作
流水灯是学习51单片机的一个基本项目，是我们对单片机IO口输出认识的基本项目。当然学会了花样流水灯也很好玩。 下面就分享一种51单片机流水灯制作的方法。 一、流水灯原理图 二、相关知识 1
2024-02-26 10:06:54
LED流水灯实验的相关资料推荐
实验二：LED流水灯实验强调：实验二：LED流水灯实验使用的开发板原理图及本次使用的模块备注：实验二的代码部分强调：本文章为新手提供学习参考实验二：LED流水灯实验控制开发板上的LED灯，独立完成一
新星之火12138
2022-01-21 06:39:20
如何使用c语言实现LED流水灯
单片机实验：使用c语言实现LED流水灯目的：实现一个简单的流水灯程序仿真软件：Portues编程软件：KeilPortues 原理图绘制：需要用到的模块：单片机：AT89C51电容
sjjs001
2021-11-30 07:52:33
基于单片机的LED流水灯有哪些应用
。单片机C语言程序设计之TIMER0控制流水灯TIMER0控制流水灯原理图TIMER0控制流水灯的C语言程序如下：/* 名称：TIMER0 控制流水灯说明：定时器控制 P0、P2口的 LED 滚动显示，...
jhdfvs
2021-07-15 07:33:55
八位数码管+流水灯设计原理图相关资料推荐
八位数码管+流水灯原理图思路：要使数码管和led亮起都与使能端E3相关，要使数码管与流水灯同时运行，需要在两者间快速切换，初始化先让数码管亮起，进入循环，每次循环先让使能端E3置0，进行数码管的动态
茶缸子
2022-02-18 07:51:41
展示一下流水灯的编写方法
#include “REG51.h”AT89C51单片机流水灯c语言程序及详解根据自己在proteus画的图，定义一下管脚根据你的原理图进行编写***it p0=P1^0;***it p1=P...
pipompipom
2021-07-15 09:03:50
基于51单片机的流水灯程序该如何去实现
**备战蓝桥杯—流水灯**从今天起，我可以心无旁骛的准备蓝桥杯了。首先是对入门阶段的基础知识的复习与巩固，初识单片机的我，先接触到的是流水灯的程序。我们先看一下51单片机的样板图的一部分：从中我们
hanyan533
2022-02-24 06:47:54
C51单片机学习笔记(二)——花样流水灯的实现 精选资料分享
C51单片机学习笔记(二)——花样流水灯的实现文章目录C51单片机学习笔记(二)——花样流水灯的实现1.单片机引脚、晶振、复位的作用2.流水灯原理图3.单片机的周期4.延时函数的编写5.使用“位操作
billbian
2021-07-15 09:52:11
multisim关于设计一个时序逻辑的流水灯电路
下面是我尝试设计的一个时序逻辑的流水灯电路，可是灯泡一直没有反应，我附上我的接线图和原理图，希望大家帮我指出问题，或者改一下，谢谢！！！
warmasteryuri
2020-05-03 13:01:21
【新定义MCU开发板测评】点灯及流水灯
（4）左边配置时钟及参考电压，右边配置引脚类型 （5）根据开发板的原理图，配置P05为推挽输出模式 （6）根据开发板的原理图，在主函数中设置P05输出为低电平 （7）依次点击右上角工具栏中
jf_51690596
2023-08-13 12:24:30

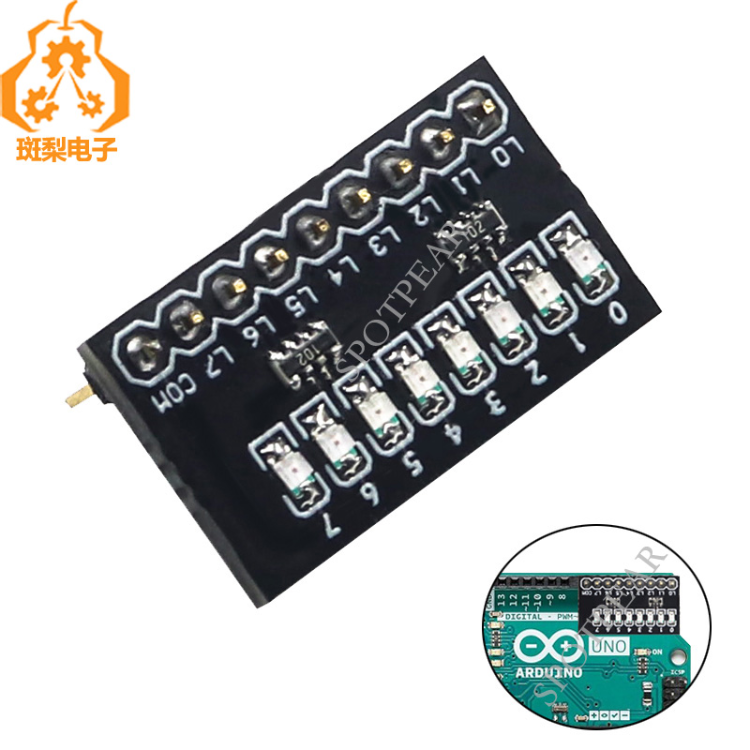

斑梨电子 8位独立LED流水灯模块 适用于Arduino迷你跑马灯
