好的，理解您的要求。关于“PCB布局图片”，由于我无法直接查看或分析您提到的具体图片，但我可以为您详细解释如何理解PCB布局图、关键要素以及布局原则。下次如果您能上传具体的图片，我可以提供更有针对性的分析！

以下是用中文解释PCB布局图的关键点：

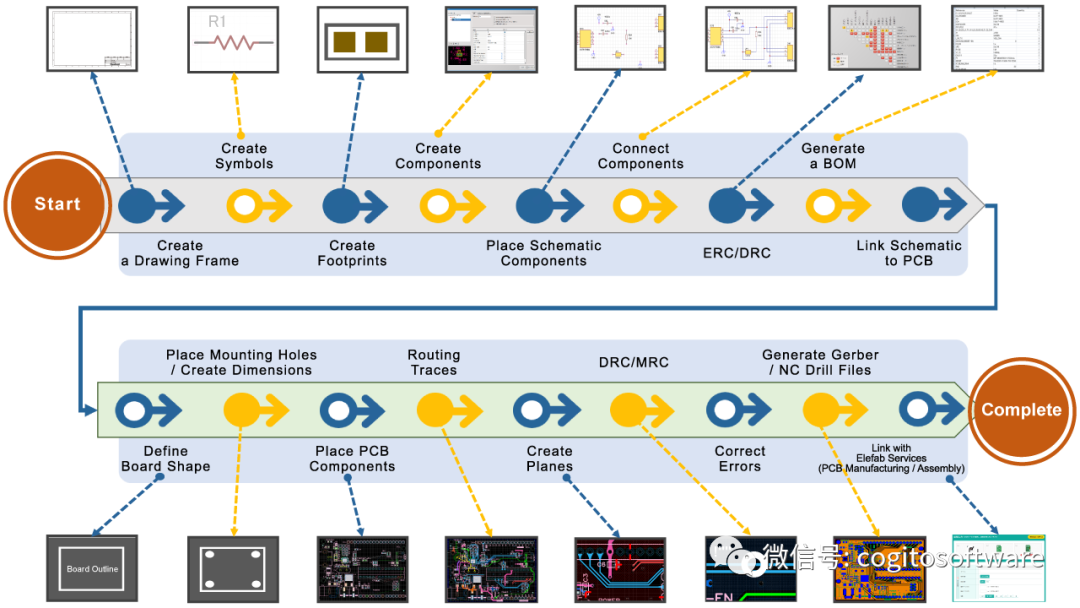

一、 PCB布局图是什么？

定义： PCB布局图是印刷电路板设计的物理实现蓝图。它展示了电路板上所有电子元器件（如芯片、电阻、电容、连接器）的实际位置（摆放） 以及铜箔走线（导线）如何连接这些元件引脚。
目的： 将电路原理图（逻辑连接关系）转化成可以在工厂制造的、物理上可实现的、满足电气性能和机械要求的电路板设计。
重要性： 布局的好坏直接决定了电路板的性能（信号完整性、电源完整性、散热、EMC/EMI）、可靠性、可制造性和成本。

二、查看PCB布局图时关注的关键要素（看什么？）

元器件摆放：
- 分区： 电路是否按功能模块清晰分区？（例如：电源区域、模拟区域、数字区域、射频区域）。分区隔离对减少干扰至关重要。
- 核心器件位置： CPU、MCU、FPGA、大功率器件等核心芯片是否放置在合理位置？是否考虑了散热、关键信号走线长度最短化？
- 连接器位置： 板边连接器（电源输入、信号输入输出）的位置是否满足整机结构要求？走线是否顺畅？
- 方向与间距： 元器件（尤其是极性元件）方向是否正确？相邻元件间距是否足够，满足焊接和维修要求？避免元件重叠。
- 发热器件： 大功率电阻、电源芯片、功率管等是否靠近板边或散热器？下方有无过孔散热阵列？是否远离热敏感器件？
走线：
- 关键信号线： 高速信号线（如时钟、差分对(DDR, USB, PCIe, HDMI)、射频线）是否优先布线？是否遵循特定的阻抗控制、等长、差分间距要求？是否避免直角走线？
- 电源线： 电源主干线是否足够宽以承载所需电流？关键芯片的电源入口处是否就近放置了退耦/旁路电容？
- 地线： 地平面是否完整？关键区域（尤其是模拟、数字、射频）的地是否做了适当分割或单点连接？地孔数量是否足够？
- 避免交叉： 不同层走线是否避免不必要的平行长距离走线（减少串扰）？关键信号是否参考完整的地平面？
电源与地平面：
- 完整性： 电源平面和地平面是否尽可能完整、连续？过多的分割会严重影响电源完整性和信号回流路径。
- 退耦电容： 每个芯片的电源引脚附近是否都有放置合适容值的退耦电容？布局上是否做到“就近”原则（电容->过孔->芯片电源引脚路径最短）？
过孔：
- 数量与位置： 是否在关键位置（如芯片电源引脚旁、地平面连接）放置了足够多的过孔（尤其是地过孔）？
- 规避： 高速信号线换层处的过孔旁边是否有伴随地过孔？过孔是否避开了焊盘？
散热设计：
- 散热通道： 发热器件下方是否有散热焊盘和连接到内层地平面或专用散热层的散热过孔阵列？
- 铜皮敷设： 发热器件周围是否铺设了额外的铜皮（开窗加锡）辅助散热？
- 间距： 发热器件是否远离热敏感器件（如电解电容、晶振）？
制造与装配考虑：
- 板边距离： 元件和走线是否满足与板边的安全间距要求？
- 定位孔/安装孔： 固定孔位置是否合理？周围是否为非布线区（Keepout）？
- 丝印： 元件标号、极性标识、版本号等丝印是否清晰可辨？是否覆盖在焊盘或过孔上？
- 测试点： 关键信号是否有预留测试点？位置是否便于探测？
