pcb3d如何导出stp

分享:

在 PCB 3D 设计软件中导出 STP (STEP) 文件的通用步骤如下(以常见软件为例,操作逻辑类似):


通用步骤(适用于多数 PCB 设计软件如 Altium Designer、KiCad 等)

  1. 打开 PCB 3D 视图

    • 完成 PCB 设计后,进入软件的 3D 视图模式(通常通过菜单栏的 View3D Layout 或快捷键 3 切换)。
  2. 检查 3D 模型完整性

    • 确保所有元器件的 3D 模型已正确加载,无缺失或错误(可在 3D 预览中确认)。
  3. 导出 STEP 文件

    • 在菜单栏选择:File(文件)→ Export(导出)→ STEP / 3D STEP
      (部分软件选项可能为 Export to STEPSave as STEP)。
  4. 设置导出选项

    • 在弹出的窗口中配置:
      • 导出范围:选择 Entire Assembly(整个装配体,包含 PCB + 元件)或 Board only(仅 PCB 板)。
      • STEP 版本:通常选默认的 AP214(兼容性较好)。
      • 单位:选择 Millimeters(毫米)或 Inches(英寸),建议与设计单位一致。
      • 文件名和路径:指定保存位置及文件名(如 PCB_Assembly.stp)。
  5. 确认导出

    • 点击 OKExport,等待生成完成。

常见软件具体操作

1. Altium Designer

  • 步骤:
    FileExportSTEP 3D
    → 选择导出范围 → 设置单位 → 保存。
  • 注意:需在 PCB 编辑器的 3D 视图下操作。

2. KiCad

  • 步骤:
    打开 PCB 编辑器 → 顶部菜单 FileExportSTEP
    → 勾选 Include 3D models for components(导出含元件)→ 保存。

3. Autodesk EAGLE

  • 需使用 ULP 脚本
    在命令行输入:
     EXPORT STEP;

    → 选择导出选项 → 生成 .stp 文件。


注意事项

  • 模型兼容性:若导出后 STEP 文件缺失元件,检查是否所有器件都绑定了有效的 3D 模型。
  • 软件差异:不同软件菜单命名可能略有不同(如 Save As 代替 Export),但关键词 STEP 通常一致。
  • 文件格式:STEP 文件扩展名一般为 .stp.step

如遇具体问题,请提供使用的软件名称,可进一步针对性指导!

Cadence PCB导出stp用SolidWorks打开异常

Cadence PCB导出stp用SolidWorks打开异常原因如下:Cadence 16.6版本和Solidworks2017版本配合;Cadence正常建库(封装库,以及3D库),次3D库部分

1653485088.3635 2022-05-26 16:58:46

PCB3D应用相关功能详解

经典的SL1水平尺的PCB板,导出的整板STEP数据文件。PCB3D检查与测量对于紧凑、复杂的新产品的普遍要求是在交付加工制板或对壳体进行测量之前就能够测试板子与外壳的相符合程度。Altium

jfdgs 2019-07-05 08:00:00

如何轻松导出3d pdf pcb部件

看到如何出口的3 d PDF PCB装配两个简单的鼠标点击。

2019-10-29 07:03:00

AD20.2版本导出3D元件缺失问题

`各位大佬好!求教一下AD20.2版本的软件导出PCB3D图后,用Pro E软件打开发现有元件的3D封装缺失了,这些元件的封装在AD的3D模式下看是有的。也尝试过用AD16版本的导出3D也是有的,不过因为公司不让用AD16了,在线等各位大神的解决方法,非常感谢!`

半面书生 2021-05-11 11:37:38

Altium Designer导出3D STEP模型的方法

3D STEP 模型一般是提供给专业的3D软件进行结构核对,如Pro/Engineer。Altium Designer 提供导出3D STEP模型的功能,结构工程师可以直接导出进行结构核对。

2022-10-12 09:22:52

如何完成PCB封装的导出

PCB导出封装只需要有PCB文件(.Brd格式)就行,按以下操作就可完成PCB封装的导出,具体操作如下所示:

2020-09-16 17:16:08

PCB器件3D封装的相关资料分享

PCB器件3D封装1、新建一个PCB3D的库,和原理图库一样,右击tool先新建器件。1、第一步:顶层丝印top overlay 就是器件外面的那一层线(就是器件外围的框)这是第一步画的,画器件的焊

黄色的小金橘 2022-01-05 06:26:46

如何在AltiumPCB中2D库里导出3D

请问PCB 中2D 库中怎么导出3D

60user200 2019-09-11 22:17:15

如何从AD中导出PDF3D

AD中怎么导出PDF3D?我导出打开是PDF文件后发现是空的,是那个导出步骤出错了吗?请哪位高手帮忙看一下

shanba31 2019-09-20 05:37:10

新手求教:为什么用protel画的3D模型有颜色导入AD就变成黑白?

`我PROE画的3D模型是有颜色,导出STP,然后导入到AD中,就变成黑白的,求解,如图:`

张xiao 2019-07-16 15:44:57

PCB3D模型#单机版

PCB设计,布线规范

2022-08-27 07:59:44

pcb如何导出坐标文件

使用AD13打开一个即要导出坐标文件的PCB文件,然后选择“Edit(编辑)”→“Origin(原点)”→“Reset(复位)”,对PCB文件重设原点。如果你已经设置好原点,这一步可省略。

2019-05-31 14:53:41

Kicad导出的电路板3D模型用Solidworks打开后什么都没有

我使用Kicad设计完PCB后,导出3D模型(STEP文件)给做结构的同事。但是他用Solidworks打开后发现什么都没有。但是我用FreeCAD可以打开Kicad导出的STEP文件。Kicad版本:6.0.7Solidworks版本:2.0.2操作系统Windows10请问高手们有什么建议吗?

jf_88295189 2022-09-30 14:06:16

pads 导出3D图插件的孔如何显示出来

pads做的pcb文件,想只导出底板的3D图,但是插件的孔都没有显示出来,怎么办?

cbn4444 2021-08-09 14:54:43

Altium19 3D STEP模型的导出

我们的3D模型一般是提供给专业的3D软件进行一个结构核对,那么Altium Designer 提供导出3D STEP模型的这个功能,结构工程师可以直接导出进行结构核对。接下来以AD19进行讲解。1. 首先,我们在AD19中,在File-Export-STEP 3D打开对应的操作界面:(图文详解见附件)

郑振宇altium 2019-11-22 10:07:52

AD画PCB修改铺铜很慢,导出3D文件很大

如题,软件版本为AD16,问题1:PCB文件是原画好出过生产文件的,现在需要改版,修改原有铺铜时很慢,会出现图中对话框。重新铺铜就不会出现这种情况。问题2:同一文件导出3D文件和CAD文件都比原来

禹_80b 2022-04-30 12:17:45

为什么Altium Designer导出PCB3D没有走线和焊盘?

网上看到别人做的pcb渲染图很漂亮,却不知道怎么弄的,可是这个Altium designer导出的step效果很差,没有焊盘,也没有走线。我用了AD15和18版本的都不行。即使是用AD18导出的.x_t格式的文件也是一样的效果

ds12345 2019-10-09 03:34:37

Altium官方作品:电脑主板PCB

Altium官方作品: 电脑主板PCB源文件,layout学习的好资料,可导出3D封装模型库。还有DDR3内存条PCB源文件,无线网卡PCB源文件。       责任编辑:xj 原文标题:官方权威

2021-01-12 13:35:05

电柜3D布局需要满足哪些条件?

介绍做电柜3D布局需要满足的先提条件。 电气部件要关联有相应的3D宏 使用stp格式文件,制作成3D宏,在部件中需要关联。

2023-10-19 10:47:28

pcb添加3D,pcb怎么看3D立体图

如何查看的立体视图呢?在我们绘制好pcb时,经常需要查看3d视图,那该如何查看呢?下面就为大家介绍一下。

2019-05-20 17:01:47

gerber转PCB不能使用导出

gerber转PCB中,file菜单的中导出命令是灰色的,不能使用导出。求帮忙。谢谢

不堪一击zz 2019-05-21 05:35:34

PCB Gerber文件如何导出

对于新手电子工程师,特别是没接触过PCB打板的,在听到Gerber文件、阻焊开窗、绿油黑油、开钢网,导出Gerber文件发给板厂,讲这些术语的时候是不是有些懵逼,不用怕。下面我将对Gerber文件进行分析,其他的也都会有提到,大家看完估计也就明白是怎么回事了。

2026-01-27 16:47:32

如何导出PCB封装库和原理图封装库

PCB文件中导出封装库。点击后就可以看见封装库的生成过程了,一个一个的封装从我们眼前闪过。3、封装库导出后,可以看见生成了一个和工程同名字的封装库文件,切换视图到PCB Library。4、在PCB

po5575 2019-07-11 07:23:04

51单片机最小系统的电路图分享

原理图PCB电路图PCB3D

sansamp 2021-11-18 08:55:34

凡亿Allegro Skill工艺辅助之导出DXF和3D文件

在电子产品开发中,PCB设计需要与机械外壳或其他结构部件紧密配合。通过将PCB设计导出为DXF格式,结构工程师可以快速获取PCB的外形尺寸、安装孔位置等信息,并将其导入到机械设计软件中,如SolidWorks、AutoCAD等进行结构核对或其他结构部件的设计。

2025-07-24 16:23:48

如何在PCB Pads 3D布局中使用测量命令

学习如何使用“测量距离”和“最小距离测量”命令在PCB3 d布局。

2019-10-31 07:02:00

探索3D打印PCB的潜力

的是,这些电容器直接被嵌入在3D打印的电路板(PCB)层中,这意味着PCB和电容器可以在一次工作中被整体打印,因此节省了空间并且无需组装。 Nano Dimension对3D打印电容器进行了广泛的测试,以确保

2020-11-05 09:55:23

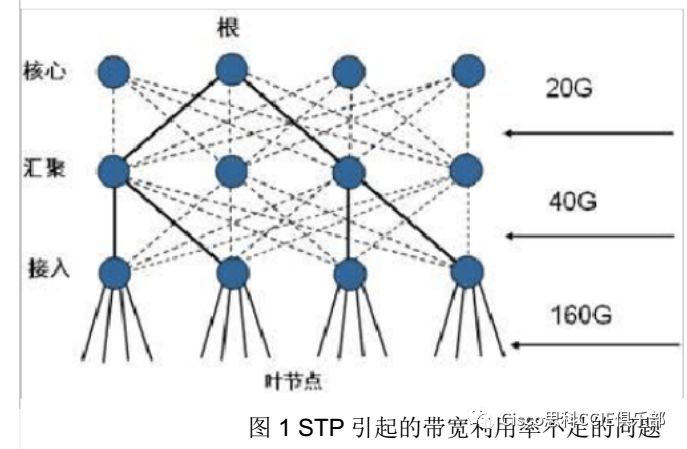

传统STP技术应用分析
