pcb封装库焊盘封装比多大

在PCB设计中，焊盘封装通常需要比元件实际的引脚/焊端尺寸稍大一些。具体放大的尺寸（通常称为补偿或裕量) 没有一个绝对固定的值，它取决于多种因素，但遵循一些通用的原则和行业标准（如IPC标准）。

以下是关键考虑因素和一般指导原则：

元器件类型和封装形式：
- 通孔插件 (THT)： 孔径一般比引脚直径大0.2mm - 0.4mm (8mil - 16mil)。焊盘直径通常比孔径大0.5mm - 1.0mm (20mil - 40mil) 以上，以确保足够的机械强度和焊接面积。
- 贴片元件 (SMD)：
  - 片式电阻/电容 (Chip R/C)： 焊盘宽度通常与元件端头宽度相同或略宽 (0.05mm - 0.15mm)。焊盘长度通常比元件端头长度长0.3mm - 0.8mm (单边0.15mm - 0.4mm)。
  - SOT/SOP/QFP等带引脚的IC： 焊盘宽度通常与引脚宽度相同或略宽 (0.05mm - 0.15mm)。焊盘长度通常比引脚长度长0.3mm - 0.8mm (单边0.15mm - 0.4mm)。引脚间距越密，补偿量需要控制得越精确。
  - QFN/DFN/LGA/BGA等底部焊盘元件： 中心热焊盘通常会比芯片底部暴露的金属焊盘稍小一点或相同尺寸 (防止短路)，周围引脚焊盘的补偿原则与带引脚的IC类似。BGA焊盘通常与球径相同或略小一点 (如球径0.3mm, 焊盘0.25mm - 0.28mm)，通过钢网开口控制锡量。
焊接工艺：
- 回流焊： 是现代SMD的主流工艺，对焊盘尺寸精度要求较高，补偿量相对适中。
- 波峰焊： 主要用于THT和部分选择性波峰焊的SMD。THT焊盘需要更大以保证焊接可靠性和防止桥连（通常会有偷锡焊盘设计）。
- 手工焊接： 焊盘可以做得稍大一些，方便操作。
PCB制造公差： PCB加工（蚀刻、钻孔）存在公差，焊盘需要足够大以容纳这些公差，确保最终形成的焊盘满足要求。
元器件放置精度： 贴片机存在一定的贴装精度误差，焊盘需要足够大以容纳元件的轻微偏移，保证引脚仍然落在焊盘的有效焊接区域上。
散热和机械强度： 更大的焊盘有助于散热和提高焊点的机械强度。
IPC标准： IPC组织发布了如IPC-7351 (表面贴装设计及焊盘图形标准通用要求) 等标准，提供了基于元件尺寸、密度等级（A/B/C级，代表小/中/大裕量）计算焊盘尺寸的详细公式和表格。

通用经验法则：

SMD焊盘单边补偿量： 一个常见且相对安全的起点是 0.2mm - 0.3mm (8mil - 12mil)。例如，一个引脚尺寸是1.5mm x 0.3mm，焊盘尺寸可以设计为 (1.5mm + 2*0.25mm) x (0.3mm + 0.05mm) = 2.0mm x 0.35mm。
THT孔径： 引脚直径 + 0.2mm - 0.4mm。
THT焊盘直径： 孔径 + 至少0.6mm (推荐1.0mm或更大)。

总结：

焊盘必须比引脚/焊端大。
最小补偿量通常在 0.1mm - 0.2mm (4mil - 8mil) 以容纳制造和贴装公差。
更常见、更稳妥的补偿量是 0.2mm - 0.3mm (8mil - 12mil) 单边。
具体尺寸必须根据元件的精确尺寸规格书 (Datasheet)、目标生产工艺、PCB制造商能力和遵循的IPC标准来确定。
强烈建议：
- 仔细查阅元件Datasheet推荐的焊盘尺寸。

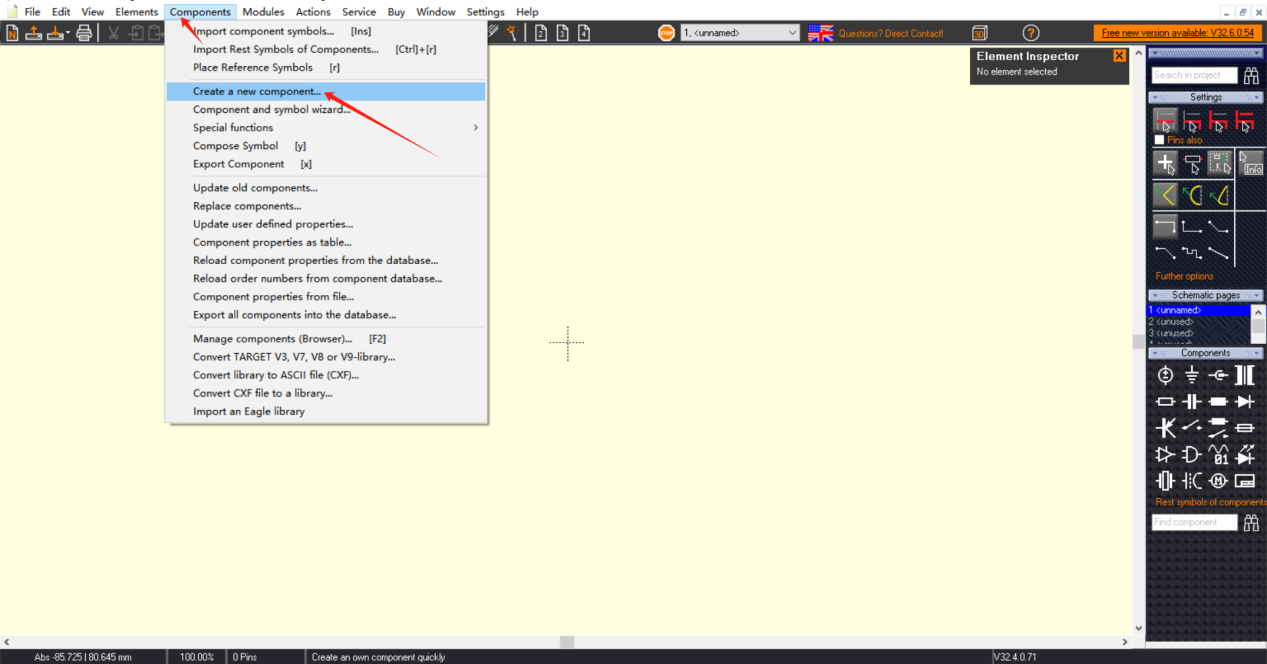

- 参考IPC-7351等标准进行计算（很多PCB设计软件的库向导都内置了IPC公式）。
- 咨询PCB制造商和贴片厂的建议（他们了解自身工艺能力）。
- 对于复杂或高密度元件，不要仅凭经验估计。
