ev1527 pcb

关于 EV1527 PCB（印刷电路板），以下是关键信息的中文总结：

1. EV1527芯片简介

功能：EV1527 是一款用于无线遥控的低成本编码芯片，常用于315MHz/433MHz射频发射模块。
特点：
- 支持1527编码格式（固定地址+可变数据）。
- 工作电压：2.4V-12V，静态功耗低（适合电池供电）。
- 最多10位三态地址（0/1/悬浮），提供大量组合防干扰。

2. 典型PCB应用电路

EV1527的PCB设计通常围绕其射频发射模块构建，核心电路包括：

+-------------+       +-----------------+
| EV1527芯片   | ----> | 射频发射器 (如PT2262)| ----> 天线
| (数据编码)   |       | (载波调制+放大) |
+-------------+       +-----------------+
          ↑
          |
按键输入电路

关键外围元件：

振荡电阻：连接OSC1和OSC2引脚（典型值：270kΩ-680kΩ），决定编码脉冲宽度。
电源滤波电容：靠近VCC/GND加0.1μF电容，稳定电压。
按键电路：DATA引脚通过按键接地触发信号发射。
射频部分：
- 发射芯片（如SYN115/Si4010）或晶体管振荡电路（如S8050+LC谐振）。
- 天线设计：弹簧天线或PCB天线（1/4波长，315MHz约24cm，433MHz约17cm）。

3. PCB设计注意事项

高频布局：
- 射频部分远离数字元件，用地平面隔离。
- 天线区域下方净空（无铜层）。
电源去耦：EV1527的VCC脚就近放置104电容。
按键防抖：若环境干扰大，DATA线可加10nF电容滤波。
天线匹配：预留π型匹配网络（电容+电感），调试时优化发射效率。

4. 成品模块参考

市面上常见的 EV1527发射模块（如HY1527-K）已集成PCB设计，可直接使用：

尺寸小巧（约12×20mm）。
引脚：VCC、GND、DATA、ANT（天线焊盘）。
优点：省去射频设计难度，即插即用。

5. 实用建议

DIY制作：可从开源平台（如EasyEDA）获取参考设计，搜索"EV1527 Transmitter PCB"。
量产优化：优先选用SMT封装，缩减PCB尺寸。
兼容性：确保接收端（如EV1527解码芯片或单片机）匹配相同编码格式。

提示：若需稳定通信，建议选用现成模块；自行设计PCB需注意高频信号完整性，并用矢量网络分析仪调试天线。

如有具体应用场景或设计问题，可进一步补充说明！

EV1527射频模块调试过程分享

容易，要做好却很难。刚开始在本地找了一家射频模组供应商，根据他们的建议设计，做了一版PCB，后来发现收发距离尤其是穿墙能力不行，当然，这里是直接用的EV1527协议，在单片机上实现起来还是比较容易

nhonglan 2022-02-28 09:19:10

SYN480R模块解码EV1527该怎样去使用呢

1. EV1527帧结构EV1527 每帧数据由同步码和24位的数据码组成，数据码又分为地址码（20位）和按键码（4位）。以我手头上的433Mhz的EV1527遥控器为例，遥控波形如下。bit0

60user157 2022-01-12 08:03:24

用远-R1接收模块解码EV1527的C代码

EV1527 每帧数据由同步码和 24 位的数据码组成，数据码又分为地址码（20 位）和按键码（4 位）。以 433Mhz EV1527 遥控器为例，遥控波形如下。

2022-12-12 09:37:20

EV1527

315M 433M 无线模块编码芯片 EV1527

2023-04-06 22:38:57

请问单片机解码433MHZ EV1527学习型编码ic 学习功能如何用程序实现？

目前我在做一个51单片机解码433Mhz模块的EV1527学习型编码IC，不知道如何学习对码？

你站在楼上看风景 2019-09-09 15:04:53

10分钟掌握EV1527无线模块编解码

一、上图这种常规的 433Mhz 无线模块，发射端一般用 PT2262/EV1527/PT2240/HCS301编码。如果选择 PT2262，接收端则直接搭配 2272，匹配好振荡电阻和烙好 A0-A7 脚就可以直接使用了。

2022-12-12 09:34:31

基于STM32和hs1527、ev1527、rt1527、fp1527的无线接收解码程序

1527的数据帧结构无线遥控的编码，从编码类型上来说，分为2类，一类是固定码，也就是编码芯片的地址是不变的，芯片型号以 hs1527、ev1527、rt1527、fp1527、PT2262 为

gandonggandong 2020-07-18 15:05:30

基于STM32和hs1527、ev1527、rt1527、fp1527的无线接收解码程序

gandonggandong 2020-07-18 15:04:53

学习型码解码器UA8527A2电子资料

概述：UA8527A2采用学习码技术(完全解码FP527,eV1527,LX1527,HS1527),最多可以学习40组。它具有波特率自适应,采用美国高抗干扰芯片,且无需外部晶体与复位线路。

红粉小Q猪 2021-04-12 06:44:34

XL117PS无线发射芯片支持315/433.92Mhz频率完全兼容 1527编码产品

XL117PS 是一款集成编码器的无线发射 SOC 芯片，支持常用的315Mhz/433.92Mhz 频率。片内集成 PLL 和功率放大器，EV1527 标准编码，可完全兼容 1527编码产品。芯片

2024-10-25 14:14:52

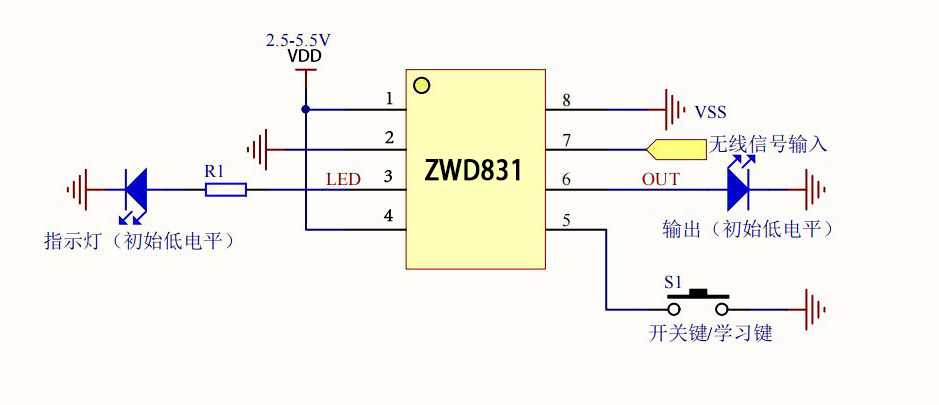

一款单路多功能无线射频遥控解码方案芯片

ZWD831 学习码编译码芯片是深圳市中纬达科技有限公司，针对单路无线遥控开发的遥控解码 IC， IC 接收完整兼容 EV1527、 SC1527、 PT2240、 PT2262，等发射芯片，兼容性和容错性能强，自适应发射振荡电阻。

2023-06-15 11:43:25

DC1527A DC1527A评估板

电子发烧友网为你提供ADI(ti)DC1527A相关产品参数、数据手册，更有DC1527A的引脚图、接线图、封装手册、中文资料、英文资料，DC1527A真值表，DC1527A管脚等资料，希望可以帮助到广大的电子工程师们。

2021-09-03 15:00:03

求助：CC1101的GDO0与RF不同步

本帖最后由 _白头翁_ 于 2019-5-19 10:31 编辑我第一次使用CC1101，驱动GDO0脚发同步的射频信号。（模拟ev1527信号）现在的问题是射频信号和GDO0的驱动不一样

_白头翁_ 2019-05-16 20:57:01

用stc15w204s-sop8单片机解码

ev1527、pt2262等433/315MHZ芯片用stc15w204s-sop8单片机解码，含源程序硬件介绍：软件介绍：单片机引脚定义：解码原理：主要代码 pt2262.c头文件

五斤麻辣油 2021-11-30 08:04:12

如何对位进行编码

编码，利于指定编码接收端：蜂鸟灵R1输出有五种模式，其中模式5就是串口直接输出编码的编码模式EV1527一、系统调试硬件结构说明发射端硬件示意图接收端硬件示意图二、如何对位进行编码先简单了解一下编码中如何把二进制体现出来，如下图，芯片本身调制解调不是调整频率而是采用

lwddd2100 2021-08-09 08:22:33

315/433M无线发射芯片XL117PS介绍

XL117PS 是全新一代 OOK 315/433M发射 SOC 芯片，集成EV1527标准编码，可完全兼容1527编码产品，支持常用的315Mhz/433.92Mhz 频率。拥有 4 个独立按键

2024-10-22 14:01:19

【工程师开发板使用测评】爱普特 APT32F110 ev board 无线通信实验C

使用内部资源实现433M无线的LEDON/OFF控制本次实验目的是使用定时器产生采样基准，通过PA00读取433M模块输出的信号，以基准为判断信号的时间，从而分辨0/1。此次433M使用EV1527

2023-03-05 10:42:34

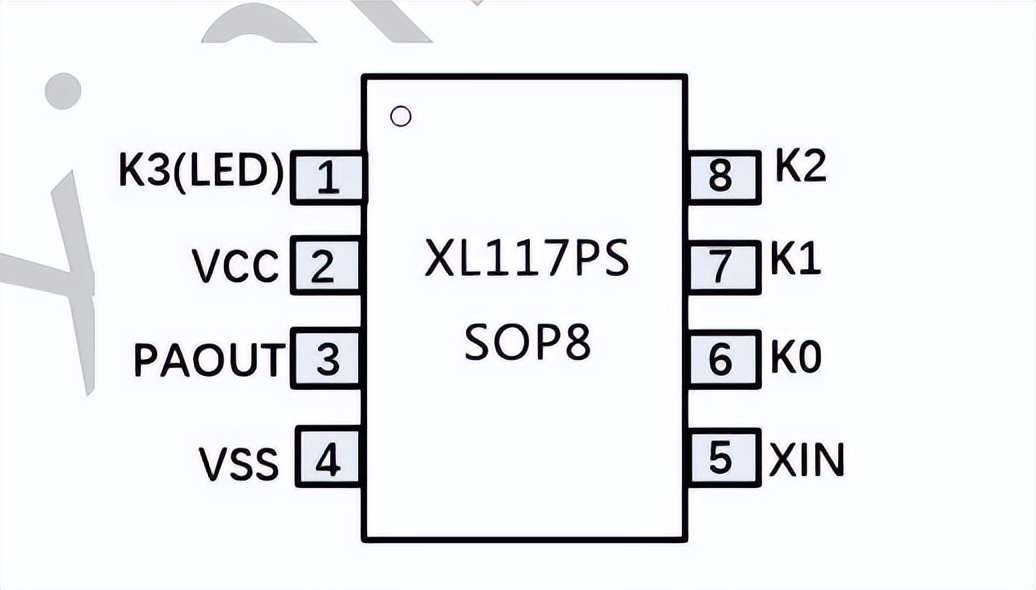

芯岭技术XL117PS无线发射芯片，集成编码器，支持EV1527标准编码

XL117PS是一款集成编码器的OOK发射SOC芯片，兼容1527编码，支持315MHz和433.92MHz频率，具有4个独立按键和6个组合按键，以及低功耗待机模式。它支持多种地址格式和数据校验

2025-05-28 15:22:28

请问RF433.92MHZ 1527编码格式怎么解码？

标准情况下1527编码为3个字节，但有些特殊情况会有2字节编码或者4字节的编码。请问大神们怎么利用外部中断或引脚中断 + 定时器，同时可以解码出2字节、3字节、4字节的1527编码

msvdsufsdf 2023-10-30 09:12:19

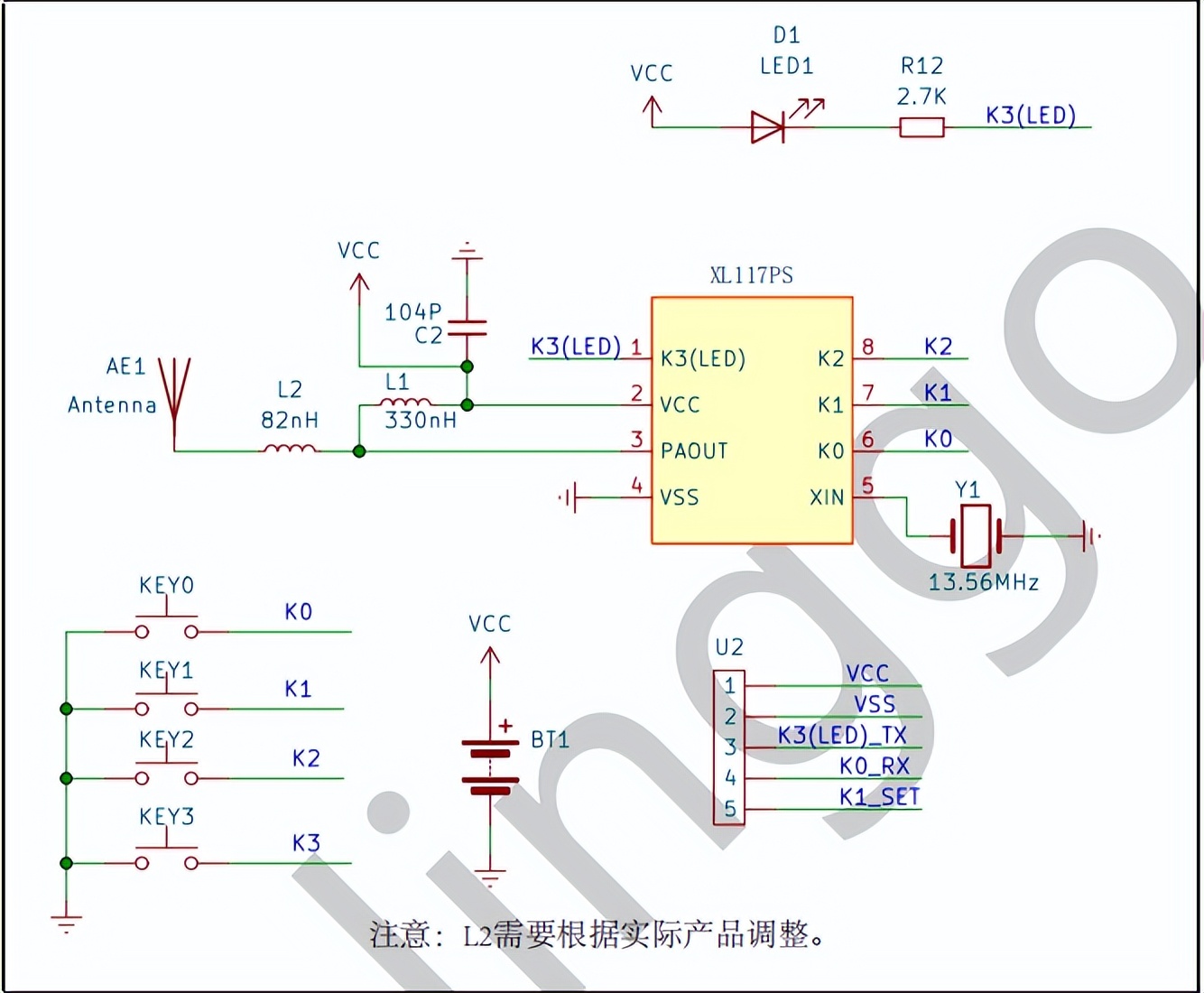

XL117PS无线发射芯片，高集成度，低成本无线控制解决方案
