关于PCB中“1oz”与“ml”的关系，以下是清晰的中文解析：
1. PCB中的“1oz”含义
- 指铜箔厚度：在PCB行业中，“1oz”（1盎司）表示覆盖1平方英尺面积所需铜的重量为1盎司（约28.35克）。
- 实际厚度：1oz铜箔的标准厚度约为35μm（微米）。

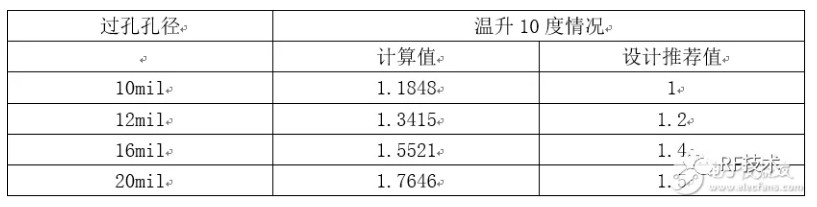

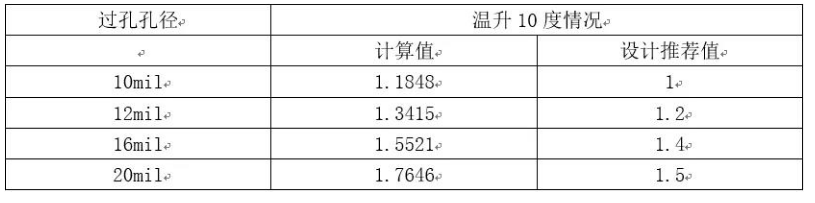

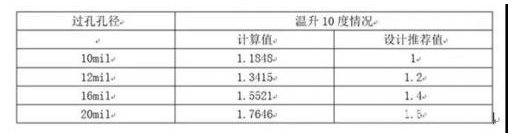

- 常见规格：其他常见规格如0.5oz（18μm）、2oz（70μm）等，数值越高，铜层越厚，载流能力越强。
2. “ml”（毫升）的单位适用性
- ml是体积单位：毫升（ml）用于度量液体体积（如阻焊油墨、字符油墨等）。
- 与铜厚无关：铜箔厚度（oz）是固体金属层的重量/厚度单位，与液体体积（ml）无直接换算关系。
3. 关键区别与应用场景
| 参数 | 单位 | 用途 | 示例 |
|---|---|---|---|
| 铜箔厚度 | oz (盎司) | 标示PCB导电层厚度 | 1oz ≈ 35μm |
| 油墨用量 | ml (毫升) | 计算阻焊油墨或丝印油墨体积 | 根据板面积和厚度需求计算ml |
4. ml在PCB中的实际应用
- 油墨计算：ml用于估算生产时所需油墨量，例如：
- 阻焊油墨用量 = 板面积 × 油墨厚度 × 覆盖率
- 例如：0.1mm厚油墨覆盖10cm²板 ≈ 1ml（实际需按油墨密度调整）。
- 与1oz的关系：两者属于不同工序（铜箔在基材层，油墨在表面涂覆），无直接关联。
5. 常见问题解答
- ❓“1oz铜厚对应多少ml？”
→ 此问题不成立，铜厚（oz）与油墨体积（ml）无物理关联。 - ❓如何计算油墨用量？
→ 需提供：板面积（cm²）、油墨厚度（mm）、油墨密度（g/cm³），公式：
体积(ml) = 面积 × 厚度 × 密度
（例：密度1.2g/cm³的油墨，覆盖100cm²、厚度0.05mm ≈ 0.6ml）
总结
- 1oz → PCB铜箔厚度单位（约35μm），决定导电性能。
- ml → 液体体积单位（如油墨），用于表面工艺材料计算。
- 二者无换算关系，属于PCB制造中不同维度的参数。若需油墨用量计算，请提供板尺寸和工艺要求。
建议进一步明确需求（如油墨类型、板面积等），以便提供具体计算！
