在PCB（印刷电路板）设计中，贴片式二极管的“引脚”通常称为：
-
焊盘 / 端子 / 电极： 这是最常用和最准确的称呼。
- 贴片元件本身没有传统意义上的“引脚”（那种插入孔中的细长金属丝）。
- 它们直接焊接在PCB表面的金属焊盘上。
- 每个焊盘对应二极管的一个“电极”。
-
具体电极名称：
- 阴极
- 阳极
- 在讨论二极管功能或安装方向时，会明确指出是连接到二极管的哪个电极（阳极或阴极）。
为什么不是直接叫“引脚”？
- 贴片元件的关键特征是表面贴装技术。它们不像通孔元件那样有插入板子孔洞的细长金属引脚。取而代之的是，元件底部有金属化的接触区域（端子/电极），这些区域通过焊锡直接熔合在PCB表面设计好的铜焊盘上。
常见贴片二极管封装的“端子/焊盘”数量和称呼：
-
两端子封装： （最常见）
- 两个焊盘： 一个对应阳极，一个对应阴极。
- 封装举例：SOD-123（小型）， SMA, SMB, SMC（功率稍大）， SOD-323（超小）。
- 极性标记：通常在阴极一侧的元件本体上标有横条、竖条、色点或缺口（具体看封装规格书），对应的PCB焊盘上也会有丝印标识（如阴极标“-”、横杠“—”或“K”）。
-
三端子封装： （如某些SOT-23）
- 三个焊盘： 其中两个是有效的电极（阳极和阴极），但其中一个（通常是阴极）有两个焊盘。这是为了增加焊接稳定性和/或散热。
- 封装举例：SOT-23（常见于二极管、三极管、稳压器等）。
- 使用时需要查阅具体二极管的规格书数据手册，明确哪个焊盘是阳极，哪个焊盘是阴极（阴极通常会连接两个焊盘中的一个或共用）。
- 极性标记：通常在PCB丝印层标注二极管符号、阴极标记（“-”或“K”），或在元件本体上有点或槽标记阴极。
-
多端子/底部散热封装： （如DFN, PowerDI等）
- 焊盘数量： 除了两个主电极焊盘外，底部中间通常还有一个大的裸露金属焊盘（Pad）用于散热和可能的电气连接（有时连接到阴极）。
- 封装举例：DFN, PowerDI, DPAK (TO-252)等。
- 极性标记：非常重要，需严格参照规格书。本体和PCB丝印通常有明确的极性标识。
总结关键词：
在PCB设计和组装语境下谈论贴片二极管：
- 最通用的叫法：焊盘 / 端子 / 电极。
- 讨论功能时：阳极焊盘 / 阴极焊盘。
- 核心概念： 贴片元件通过其端子和PCB上的焊盘进行表面焊接连接，而非插入式的引脚。
安装时务必注意极性！ 阳极和阴极焊盘必须与二极管本体的极性标记严格对应，否则二极管无法工作甚至可能损坏电路。PCB上的丝印层通常会清晰地标出阴极焊盘的位置（横杠“—”、“K”或二极管符号的阴极边）。

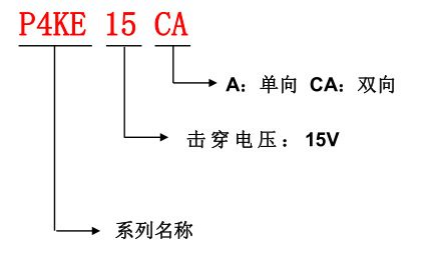

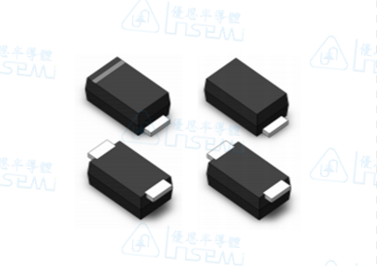

市场贴片式TVS瞬态抑制二极管销售规格型号介绍
少有，今天，优恩小编就给大家简单介绍一下，一起来看看吧。 TVS管 TVS瞬态抑制二极管根据封装及内部结构，可以分为两种，分别是贴片式与插件式。其实不论是贴片式还是插件式的TVS管，它的PS级响应速度、低漏流、低电容、可靠性高以
2023-05-12 10:06:35
LED贴片0402蓝黄橙红绿白紫色粉光发光二极管灯珠
LED贴片0402蓝黄橙红绿白紫色粉光发光二极管灯珠商品属性产地 东莞是否进口 否品牌 JOMHYM晶瀚型号 JH-STX0402-01尺寸规格 1005功率 0.02（W）额定电流 20m（A
jh076933898888
2022-03-09 08:17:31
LED贴片SMD0603带透镜蓝黄橙红绿发光二极管led灯珠
LED贴片SMD0603带透镜蓝黄橙红绿发光二极管led灯珠商品属性产地东莞是否进口否品牌JOMHYM晶瀚货号JH0603TJ型号JH-STX0603-01尺寸规格0603功率0.2（W）额定电流
jh076933898888
2022-03-09 08:53:22
贴片开关二极管BAW56 SOT-23性能特点
全面的正确认识、了解一种贴片式封装的高速开关二极管，BAW56(丝印A1)半导体器件是采用串联对的二极管配置，高电导、低频低功耗、小功率的快速保护开关二极管，常用于电路IC接口旁边，起到限幅、信号抑制传导抗干扰和保护的作用。
2023-05-26 08:51:21
常用二极管型号大全
贴片二极管上的丝印字母代表什么意思？ 如何根据贴片二极管上丝印符号确认型号？ 二极管为什么有丝印？贴片二极管型号对照表，哪里可以找到？ 贴片二极管丝印标识DFP，是什么型号的TVS瞬态电压抑制二极管
2023-03-20 16:38:20
什么是稳压二极管_稳压二极管的作用
二极管的种类有很多，有发光二极管、稳压二极管、贴片二极管、变容二极管等等，今天我们来讲一讲什么是稳压二极管，以及稳压二极管的作用。
2021-01-01 16:49:00
贴片发光二极管怎么测量好坏
贴片发光二极管（SMD LED）是一种常见的电子元件，广泛应用于各种电子产品和照明设备中。在实际应用过程中，我们经常需要对贴片发光二极管进行检测和测量，以确保其性能和质量。 贴片发光二极管的基本知识
2024-07-10 11:29:09
贴片二极管是什么？怎么看型号？
贴片二极管又称晶体二极管,简称二极管，另外，还有早期的真空电子二极管。它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流
2022-04-22 14:33:45
MBR30200FCT-ASEMI肖特基二极管怎么判断是共阴共阳
编辑-Z肖特基二极管分为引线式和表面贴装（贴片式）封装。带引线封装的肖特基二极管MBR30200FCT通常用作高频大电流整流二极管、续流二极管或保护二极管。肖特基对管有三种引脚引出方式：共阴极（两管
1122334455QYX
2021-09-14 16:52:49
PSOC引脚结构中二极管的额定值是多少？
出于好奇，还有一个问题。PSOC引脚结构中二极管的额定值是多少？当然，它们是ESD的好兆头。对他们的评级有什么看法？ 以上来自于百度翻译 以下为原文Out of curiosity one
april_yu
2019-05-17 07:22:52
如何判别贴片二极管的正、负极性
在工程技术中，与的内部结构基本相同，均由一个PN 结组成。因此，贴片二极管的检测与普通二极管的基本相同。对贴片二极管的检测通常采用万用表的R×100 Ω 档或R×1 kΩ档进行测量。
2019-08-06 14:11:41
贴片二极管正负极区分
贴片二极管在使用的过程中需要注意二极管的正负极，一旦放正负极放反了，可能做好的样板或者产品不工作，要是用于整流的二极管，还会因为正负极错误导致烧毁整个样板或者产品，后果很严重，为了不出现这样的后果，就必须了解如何查看贴片二极管正负极标识！
2019-07-03 16:57:11

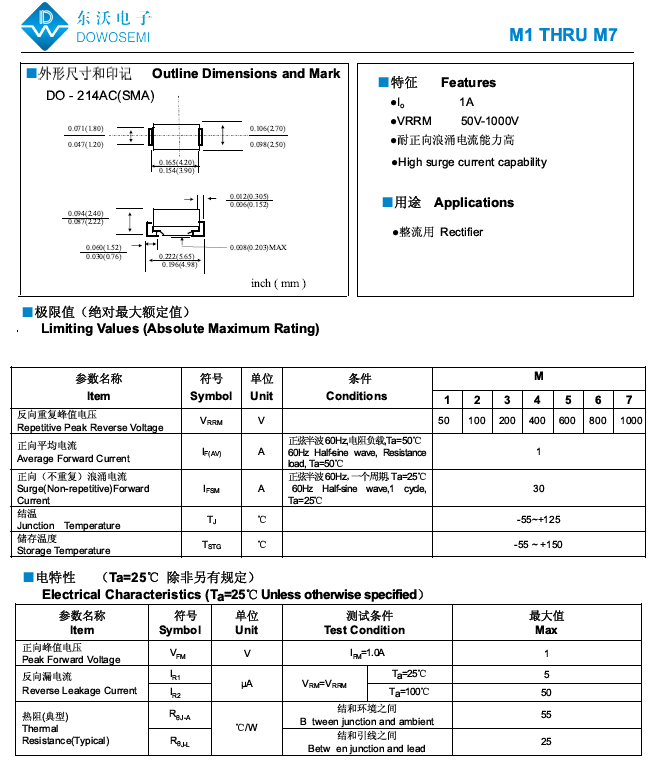

贴片二极管M7的相关知识
关于贴片硅整流二极管M7，总是能收到客户的各种问题：M7是什么二极管？M7二极管封装尺寸是什么？丝印M7是什么二极管？M7和M1贴片二极管有什么区别？M7贴片二极管可以与什么型号的二极管通用？M7
2021-05-13 17:31:28
贴片二极管和贴片稳压管的区别
贴片稳压管是二极管贴片的其中一个，和贴片二极管分为塑料玻璃封装涂布和模压三种最常见的类型的电气开关，电压调节，整流器，快恢复，肖特基，和触发。可变电容更通用，并且可以根据外观分为圆柱形和片状，并且齐纳二极管可以由任何一个二极管封装。
2019-09-22 09:22:57
二极管电路故障怎么解决？
二极管简易直流稳压电路及故障处理二极管温度补偿电路及故障处理二极管控制电路及故障处理二极管限幅电路及故障处理二极管开关电路及故障处理二极管检波电路及故障处理继电器驱动电路中二极管保护电路及故障处理
clmzll
2021-03-10 07:14:45
单相整流电路中二极管承受的反向电压最大值出现在二极管哪里？
单相整流电路中二极管承受的反向电压最大值出现在二极管哪里？ 单相整流电路中二极管承受的反向电压最大值出现在两个地方：开关变压器的关断瞬间和负载端短路。 在单相整流电路中，电压输入在正半周期，负载
2023-10-18 16:53:52
抱闸回路中二极管的问题
本帖最后由 花生米8537 于 2021-3-3 09:46 编辑 抱闸线圈回路如下图，其中二极管D2的作用是什么？有了解的帮忙告知一下
花生米8537
2021-03-03 09:46:52
常用的二极管在电路中如何选择
电路当中二极管有很多类型，也有很多型号，那么对于不同的二极管在不同的电路选择是不同的。下面介绍几种常用的二极管在电路当中如何选择？
2020-02-14 19:34:00
肖特基二极管为什么三个引脚 三端型肖特基二极管接法
肖特基二极管为什么三个引脚 三端型肖特基二极管接法 肖特基二极管是一种半导体器件，与普通二极管相比，它的电压降低和回复时间更短，因此在许多电路中都被广泛应用。肖特基二极管有三个引脚，其中两个为正极
2023-09-02 10:33:58
二极管压降是什么意思？什么二极管压降最小？压降最小的二极管型号
，即所谓的正向电流，在这个过程中二极管会有一定的电压降，这称为正向压降。而在反向工作时，二极管会有一定的反向电流通过，在此时会出现反向电压，这称为反向压降。因此，二极管的电压降为正向压降和反向压降两种情况。
2023-09-02 11:01:42
常见的贴片元件以及贴片二极管型号的识别方法
贴片元件是现代电子产品中不可或缺的组成部分，其中贴片二极管是最常用的元件之一。在电子产品的设计、制造和维修中，正确识别贴片二极管的型号是非常重要的。本文将介绍常见的贴片元件以及贴片二极管型号的识别方法。
2023-05-18 10:58:07
二极管型非制冷红外焦平面中二极管结构优化研究
据麦姆斯咨询报道，近期，中国科学院微电子研究所、中国科学院大学和无锡物联网创新中心有限公司的联合科研团队在《红外技术》期刊上发表了以“二极管型非制冷红外焦平面中二极管结构优化研究”为主题的文章。该文章第一作者为瞿帆
2023-04-16 10:57:37

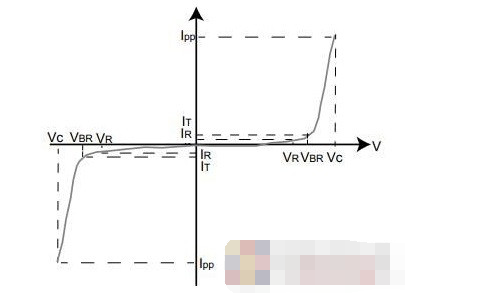

选择TVS二极管需要考虑的10个注意事项
