以下是关于 XL6009 电路图与 PCB 设计的关键信息及设计建议（中文版）：

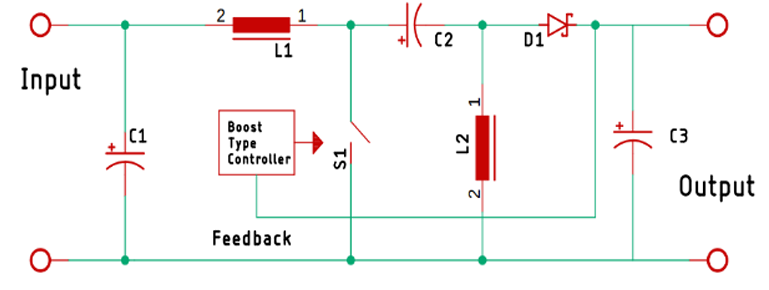

一、XL6009 典型应用电路图
XL6009 是一款 4A 40V 升压/降压/反压（Buck-Boost）DC-DC 转换芯片，支持宽输入电压（3.6V~32V）。以下是其核心电路设计：
┌─────┐ ┌───────────┐
VIN ────┤ VIN ├─────┤ │
│ │ │ │
┌────┤ SW ├─┐ │ XL6009 │
│ │ │ ├───┤ FB ├───┬─────┐
└───┐├ GND │ │ │ │ │ │
└┬─────┘ │ └───────────┘ │ │
│ │ │ │
┌┴┐ ┌┴┐ ┌┴┐ ┌┴┐
│ │ │ │ │ │ │ │
│L│ │D│ (快恢复二极管) │R1│ │R2│
│ │ │ │ │ │ │ │
└┬┘ └┬┘ └┬┘ └┬┘
│ │ │ │
├───────┴─── VOUT ├───┐ │
│ │ │ │
┌┴┐ └─┐ │ │
│C│ (输出电容) ├─┘ │
│O│ ┌─┘ │
│U│ │ │
│T│ GND │
└┬┘ │
│__________________________________│关键元件说明：
-
电感（L）：
- 类型：工字电感/屏蔽电感
- 值：33μH~68μH（建议47μH）
- 饱和电流：>5A（需高于最大输出电流）
-
续流二极管（D）：
- 型号：SS34/SR540（3A~5A 40V 以上快恢复二极管）
-
反馈电阻（R1, R2）：
- 输出电压公式：
VOUT = 1.25V × (1 + R1/R2) - 示例（12V输出）：
R1 = 10kΩ, R2 = 1.18kΩ → VOUT ≈ 1.25 × (1 + 10/1.18) ≈ 12V
- 输出电压公式：
-
输入/输出电容：
- 输入：100μF 电解电容 + 10μF 陶瓷电容（低ESR）
- 输出：47μF~220μF 电解电容 + 10μF 陶瓷电容
二、PCB 设计要点
布局优先级：
-
缩短高频回路路径：
- 路径：
VIN → CIN → XL6009(SW) → D → L → COUT → VOUT
→ 此回路面积最小化（减少辐射干扰）。
- 路径：
-
芯片散热：
- XL6009 的 GND 引脚通过大面积铺铜连接至散热层。
- 必要时添加 散热过孔 到背面铜层。
-
反馈电阻走线：
- R1/R2 靠近 FB 引脚，走线远离电感和二极管（避免噪声干扰）。
布线规范：
| 元件 | 布线要求 |
|---|---|
| SW 引脚 | 短而宽（≥1mm），连接 D 和 L |
| 输入电容(CIN) | 紧靠 VIN 和 GND 引脚 |
| 反馈网络 | 远离功率回路，可加屏蔽地线 |
三、调试注意事项
- 无输出/电压不稳：
- 检查 二极管方向（阴极接SW）、FB电阻计算、电感是否饱和。
- 过热保护：
- 负载电流 >3A 时需加强散热（加散热片/强制风冷）。
- 高频噪声：
- 在 SW 引脚并联 100pF~1nF 电容（减缓开关边沿）。
四、参考设计资源
- 官方文档：
- XL6009 数据手册（含典型电路）
- 开源设计：
- 立创EDA：XL6009 模块参考（可直接复用的PCB）
- 参数计算工具：
- Kuteng - DC-DC 计算器（自动计算电感/电容值）
提示：初次设计建议使用 现成模块（如淘宝XL6009降压升压模块）测试，再移植到自定义PCB，可降低风险。如需进一步优化EMI，可在输入/输出端增加 共模电感 和 π型滤波。
xl6009可以稳压吗？
如图我去淘宝上找的一个xl6009模块的电路图，问一下如果输入的电压在24~16V之间那这东西到底能不能够稳压输出保持在5V左右？
胡bbs3
2019-05-27 01:01:48
基于XL6009的升压转换器模块
描述XL6009 同级电源基于 XL6009 的升压转换器模块，具有对称输出。对使用电池为音频放大器项目供电很有用
zyh34997
2022-08-30 07:51:01
XL6008实现直流单电源到正负双电源的转换
上海芯龙的 XL6008 （6007/6009 与之类似）是 LM2577 的代替，可以用来实现直流单电源到正负双电源的转换。原来的 XL6009 已经由新的型号代替，但是基本的参数没有太多改变
凤求凰
2021-12-29 07:54:48
大电流升压电路图
采用专用升压集成电路XL6009制作的大电流DC-DC升压电路，其工作电压范围宽，电路简单（只使用一个电感线圈，不需升压变压器），输出电流大且工作稳定。
2019-10-30 16:07:09
遥控控制升压
我现在用的是9V电源msp430f247主控芯片，升压电路xl6009且升压由滑动变阻器实现9V-38V可调，433遥控器控制电路开关，现在想要实现遥控控制XL6009输出电压大小，可以如何实现
jf_55324158
2022-08-08 11:37:44
用一节18650+XL6009升压模块升到6V，代替遥控车的电池，电机不转，求解？
XL6009，弄了一个18650，为体积小点。接完之后，小车前轮转向可以，不过后轮卡卡咔，不怎么转，莫非是PWM调压，电机不匹配？还电池太少高功率不行？怎么才能升压呢？
nvs60
2022-11-08 20:46:05
DC-DC电源芯片能否用单片机DA转换控制FB引脚的电压，来达到改变输出电压的目的？
想利用单片机加DC-DC升压芯片比如XL6009，单片机利用DA转换芯片控制FB引脚的电压，来改变输出电压，不知方案是否可行，可行的话改怎么做呢？希望大家给点建议，谢谢！
luoqice
2019-05-08 18:00:24

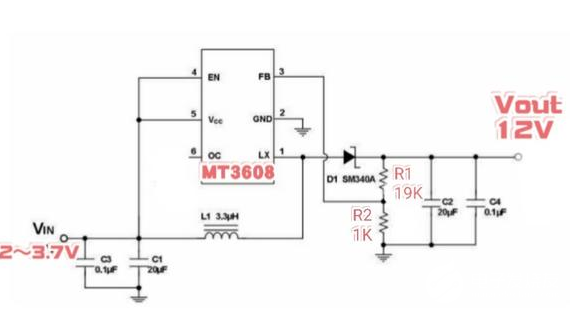

3.7V转12V的升压电路
