在PCB（印刷电路板）设计中，GND层（Ground Layer） 的中文意思是“接地层”或“地线层”。它是PCB叠层结构中专门用于提供电气接地参考平面的完整铜箔层，其核心作用与设计要点如下：
关键概念解析
-
电气功能：

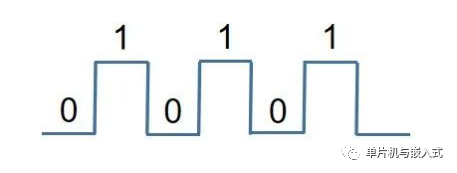

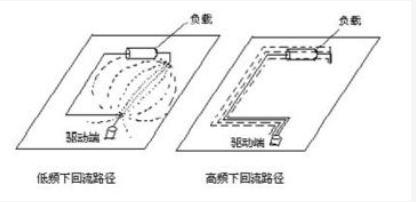

- 电流回流路径：为所有信号提供低阻抗的回流路径，减少电磁干扰（EMI）。
- 电压参考基准：作为电路系统的“0V”参考点，稳定各器件工作电压。
- 屏蔽作用：隔离相邻信号层，降低串扰（如四层板中夹在两个信号层之间的GND层）。
-
物理形态：
- 通常是PCB内部（多层板）或底层/顶层（双面板）的大面积覆铜区域，而非细走线。
- 设计为实心铜平面（Solid Plane），以最大化导电性和散热效率。
-
与“铺铜”区别：
- GND层：专为接地设计的完整层（多层板专属）。
- GND铺铜：在单/双面板的表层通过铜箔填充空白区域接地（非独立层）。
为什么需要GND层？
- 降低噪声：吸收高频信号产生的电磁辐射（如时钟信号）。
- 保证信号完整性：高速信号（USB、HDMI等）需紧邻地平面以减少回流环路面积。
- 散热：大面积的铜层帮助分散元器件热量（常见于功率器件下方）。
- 简化布线：省去手动连接所有接地点的走线，通过过孔直连地层即可。
典型PCB叠层示例（四层板）
| 层序 | 层类型 | 说明 |
|---|---|---|
| 1 | Top Layer | 信号层（放置元器件、走线） |
| 2 | GND Layer | 接地层（核心参考平面） |
| 3 | Power Layer | 电源层（如VCC、3.3V等） |
| 4 | Bottom Layer | 信号层/接地铺铜 |
? 设计原则：高速信号线尽量靠近GND层（如Top Layer信号贴近Layer2的GND）。
实际应用场景
- 双面板：无独立GND层，需在顶层/底层大面积铺铜并连接GND网络。
- 多层板（≥4层）：必设独立GND层，甚至多个（如高频电路采用6层板：S1-GND-S2-PWR-S3-GND）。
- 混合接地：数字地（DGND）与模拟地（AGND）可通过分割GND层隔离，再单点连接。
总结
GND层是PCB的“电气地基”，它通过低阻抗平面统一接地参考点，对电路稳定性、抗干扰性及信号质量至关重要。尤其在高速、高密度设计中，合理规划GND层是避免噪声问题和电磁兼容（EMC）故障的核心手段。
