好的，关于 BNC 母座封装 的 PCB下载，以下是几种常用的方法和途径（请根据你使用的 PCB 设计软件选择）：
-
元器件制造商/分销商官网：
- 这是最推荐、最可靠的来源，尺寸和封装信息最准确。
- 步骤：
- 确定你计划使用的 BNC 母座的具体型号（例如 TE Connectivity / AMP 的 5-1634503-1, Amphenol RF 的 031-10, Hirose 的 UFB系列， Rosenberger 的某些型号等）。
- 访问该制造商的官方网站（如 TE, Amphenol RF, Hirose, Rosenberger, Samtec, Molex 等）。
- 在产品页面找到该型号的连接器。
- 查找相关的“技术文档”、“产品规格书”、“资源”、“CAD 模型”、“CAD 下载”或类似链接。
- 在 CAD 下载区域，通常会提供多种常用 PCB 设计软件格式的封装库文件供下载，例如：
- Altium Designer:
.PcbLib文件 - KiCad:
.pretty文件夹 (包含.kicad_mod文件) - Eagle:
.lbr文件 - OrCAD/Allegro:
.dra和.psm文件 (或.OLB用于原理图) - PADS:
.d文件 - STEP 模型:
.stp或.step文件 (用于 3D 视图和机械检查)
- Altium Designer:
- 优点: 高度准确，与实物完全匹配。
- 缺点: 需要知道具体型号，不同厂家下载界面和格式支持各异。
-
第三方 PCB 元件库/模型库网站：
- 这些网站汇集了大量不同制造商的元器件模型和封装。
- 常用网站：
- Ultra Librarian: 非常全面，支持几乎所有主流EDA工具导出。访问：
https://www.ultralibrarian.com/(搜索 "BNC Jack" 或具体型号) - SnapEDA: 类似 Ultra Librarian，提供免费和付费模型。访问：
https://www.snapeda.com/(搜索 "BNC Jack" 或具体型号) - Component Search Engine: 通常链接到制造商官网的资源。访问：
https://componentsearchengine.com/ - SamacSys (现为 Altair Parts Supply): 提供免费库和插件。访问：
https://parts.altium.com/(原https://www.samacsys.com/)
- Ultra Librarian: 非常全面，支持几乎所有主流EDA工具导出。访问：
- 优点: 方便，一站式搜索，支持多种格式导出。
- 缺点: 模型质量依赖于上传者，准确性需要用户自行检查验证（强烈建议对照制造商数据手册验证）。
-
PCB 设计软件内置库或社区库：
- KiCad: 自带的封装库
Connector_Coaxial.pretty里可能有通用的 BNC 母座封装（如BNC_PanelMount_Vertical）。KiCad 官方库和庞大的用户社区也提供了很多库。可以尝试在 KiCad 库管理器或项目如 KiCad Libraries 中搜索。 - EasyEDA / JLCPCB: 在其在线编辑器的元件库中搜索 "BNC" 或 "BNC Jack"，通常能找到常用的封装，并且这些封装可直接用于在其平台上生产和 SMT 贴片（如果适用）。嘉立创EDA内置库非常丰富且实用。
- Altium: 自带库可能包含一些通用封装。Altium 的云端库
Altium Content Vault也可能有。 - Eagle: 官方库或用户贡献库中可能找到。
- 社区/论坛: 例如 KiCad 的用户论坛、EDAboard 等，用户有时会分享自己创建的库。
- 优点: 方便快捷，尤其在使用特定平台时（如 JLCPCB/EasyEDA）。
- 缺点: 通用库可能不完全匹配你手头的具体型号（引脚位置、安装孔、外壳尺寸等），需要仔细核对。
- KiCad: 自带的封装库
-
基于数据手册自己创建：
- 如果你找不到完全匹配的封装，或者为了确保100%准确，强烈建议根据你选定型号的官方数据手册中的机械图纸（Mechanical Drawing/Dimensions）在 PCB 设计软件中手动绘制封装。
- 这是最可靠的方式，但需要时间和一定的软件操作技能。数据手册是唯一的权威依据。
重要提示和步骤建议：
- 确定具体型号： 这是最关键的一步！不同型号的 BNC 母座（直插/贴片、面板安装/板端安装、带法兰/不带法兰、焊针数量/排列、安装孔位等）其封装差异很大。你需要知道你实际要购买和使用的那个型号。
- 获取数据手册： 找到该型号的官方 PDF 数据手册。里面一定有详细的尺寸图（包含孔位、焊盘位置尺寸、外壳尺寸、安装孔尺寸位置等）。
- 选择获取途径： 优先尝试 方法 1 (制造商官网)。如果找不到对应型号或格式，尝试 方法 2 (第三方库网站)。如果你使用 EasyEDA/JLCPCB，直接在它们的库中搜索最方便（方法 3）。通用库（方法 3）仅在你确定它匹配你的型号时才使用。
- 下载与导入：
- 下载对应你 PCB 设计软件格式的文件。
- 根据软件要求，将库文件导入到你的 PCB 软件库中（通常是添加库路径或加载库操作）。
- 仔细验证： 无论从何处下载的封装，在将其用于正式设计之前，必须与官方数据手册中的机械图纸进行仔细比对！ 重点检查：
- 焊盘（中心引脚和外壳接地脚）的位置、尺寸、形状。
- 安装孔的位置和孔径。
- 外壳/法兰的轮廓尺寸（用于禁布区或与其他元件间距）。
- 定位孔（如果有）。
- 3D 模型 (可选但推荐)： 如果下载包中包含 STEP 模型，一并导入 PCB 软件中进行 3D 视图检查，确保没有机械干涉。第三方库网站通常也提供 3D 模型下载。
总结下载流程：
- 明确型号 -> 2. 找手册 -> 3. 官网找CAD模型 -> (若无) -> 4. 第三方库网站搜 -> (若无或怕不准) -> 5. 对照手册自建 或 6. 在所用平台库中找通用款（需谨慎验证）
务必记住：验证数据手册是保证设计正确无误的关键步骤！ 一个微小的封装错误都可能导致连接器无法安装或焊接不良。
BNC直母头是什么？
本文从工程师视角系统讲解BNC直母头是什么，涵盖其结构组成、工作原理、规格参数及典型应用场景，帮助读者快速理解BNC直母头在射频与视频系统中的作用。
2025-12-15 17:51:47
BNC母座材质解析：决定信号品质的核心细节
多年来与监控设备厂、仪器厂、通讯系统工程师合作，我逐渐意识到： BNC母座材质不同，信号衰减、耐用性、防腐能力、寿命都会出现明显差异。
2025-11-19 11:19:29
如何在Altium右边的PCB板输出的位置加上USB母座？
请教大神， 想在右边的PCB板输出的位置加上USB母座，请问该怎么加，初学PCB，不知道怎么画
jfsdfa
2019-09-09 05:35:18
bnc母头法兰的安装几种方式
德索工程师说道BNC母头法兰的安装方式通常根据具体的应用场景和需求有所不同，但一般可以分为以下几种常见方式： 这种安装方式简单快捷，不需要复杂的焊接工艺。 通过专用的压接工具
2024-08-17 09:26:39
BNC座开孔标准：确保完美适配的尺寸与步骤
在电子设备的安装与组装过程中，BNC座的正确安装至关重要，而开孔则是其中的关键环节。遵循准确的BNC座开孔标准，能确保其与设备完美适配，保障信号传输的稳定性与设备的正常运行。 一、BNC座开孔
2025-01-13 08:57:22
大佬请留步，6P的type-c母座能作为单片机的下载接口吗
大佬请留步，6P的type-c母座能作为单片机的下载接口吗6P的母座没有D+D-引脚，难道只能上12引脚的吗
肖叔1
2021-11-21 15:16:03
bnc母头免焊接的典型结构特点
德索工程师说道BNC母头免焊接结构的核心在于其快速连接机制。这种机制通常通过旋转或卡扣设计实现，使得用户无需复杂的焊接工艺即可轻松完成连接。例如，某些免焊接BNC母头采用旋转锁定设计，用户只需将同轴电缆插入母头，然后旋转一定角度即可实现紧固连接。这种设计大大简化了安装流程，提高了工作效率。
2024-08-16 14:37:04
BNC直母头作用与行业应用总结
在射频连接器领域中，BNC系列始终占据着极高的市场应用比例，而其中的 BNC直母头（BNC Female Straight） 更是各类测试平台、监控系统以及通信设备中不可或缺的关键接口。其稳定的机械结构、便捷的卡扣式连接方式以及良好的信号完整性，使其成为工程师在搭建系统时最常选择的基础端口之一。
2025-12-12 15:32:09
BNC直母头压接与焊接技巧
在射频线束加工里，BNC直母头（BNC Female Straight）算是使用频率非常高的一类接口。无论是测试仪器、视频监控、车载系统还是射频通信终端，我们都会看到它的身影。
2025-12-09 16:46:53
bnc母头弯式的接插问题
德索工程师说道在接插BNC母头弯式连接器之前，需要准备以下工具和材料：弯式BNC连接器、同轴电缆、剥线钳、卡线钳、剪刀、万用表、电工防水胶带等。确保所有工具和材料都是干净的，以免对连接器或电缆造成污染。
2024-08-17 15:34:09
bnc母头弯式的优势和特点
德索工程师说道BNC母头弯式作为一种特殊的射频同轴连接器，在多个领域展现出了其独特的优势和特点。以下是对其优势和特点的详细阐述： 空间优化：相较于直式连接器，BNC母头弯式的弯曲设计能够
2024-08-19 09:09:04
type c母座功能作用及故障问题说明
type-c母座简称叫做type c， 而且其type-c母座在市场的使用量也是非常大的，因为对于目前手机、电脑、电子仪器等都需使用到type-c母座。那么同时与usb母座的大致使用以及原理都
2021-12-18 11:44:15
BNC座接地故障深度剖析与应对策略
尽管BNC座接地故障较为常见，但只要我们明确故障原因，并采取恰当的措施，就能有效预防或减少故障的发生。在使用BNC座时，要注重定期检查、清洁和维护，确保其处于良好的工作状态。选择像德索这样的优质品牌以及优化环境条件，都是预防接地故障的有效举措。
2025-05-12 09:31:24
BNC座开孔与安装：技术规格与实践应用
在电子设备领域，BNC 座的应用极为广泛，其开孔与安装的质量直接关乎设备的性能与稳定性。深入了解并精准执行 BNC 座开孔与安装的技术规格，是确保电子设备高效运行的关键。 BNC 座，全称
2025-01-17 09:00:35
TYPE C母座使用时的注意事项都有哪些
TYPE C母座使用注意说明 注意点一 1.TYPE C母座的操作上请勿用手伸去接口处，以免被引脚芯片刮伤。而且还有在耳机插座通电后，也千万不要用手去触碰耳机插座的接口，以免也是会很容易造成一些触电
2021-12-18 11:51:46
Type-C母座的设计结构
Type-C母座是一种用于USB Type-C连接器的插座，它提供了一种可逆的连接方式，可以在任何方向上连接Type-C公头。下面是Type-C母座的设计结构的一般特点。
2023-06-10 11:27:46

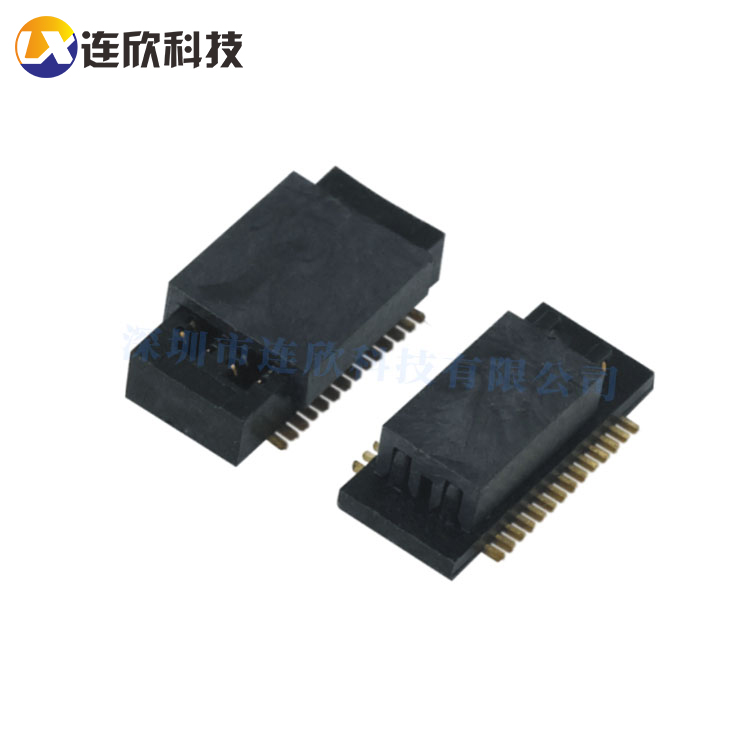

BTB板对板连接器公母座接插件的结构作用
BTB板对板连接器对插公座端子及母座端子的结构作用，公座两侧嵌合部处设有左右对称的抵紧肋并与公座座体相连结，能够有效地增加嵌合部及抵紧肋的结构强度，当连接器的公座与母座对插结合时，就能够有效地定位
2022-09-12 16:23:23

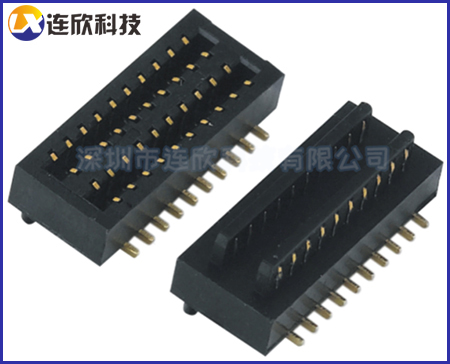

板对板连接器公母座双排对插端子的结构作用
板对板连接器端子对插公座与母座的结构作用，公座两侧嵌合部处设有左右对称的抵紧肋并与公座座体相连结，可以有效地增加嵌合部及抵紧肋的结构强度，当连接器的公座与母座对插结合时，就能够有效地定位导正公座与母
2022-12-24 17:01:25
浅谈板对板连接器公母座双排对插端子的结构作用
BTB板对板连接器对插公座端子以及母座端子时起着结构性的作用。公座两侧的配合部设有左右对称的对接筋，并与公座本体连接，可有效增加配合部和对接筋的结构强度。当连接器的公母座插接结合时，公母座可有效定位
2022-10-19 14:32:44

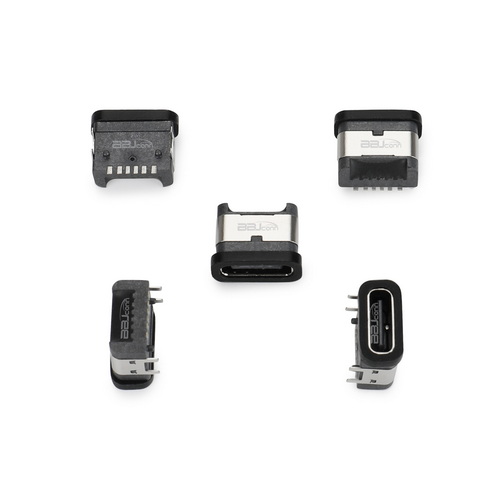

Type-C母座的普及：传统接口还能坚持多久？
Type-C母座作为一种新型的接口技术，在近年来逐渐取代了传统接口，在消费电子、智能设备等领域取得了显著的市场份额。那么，Type-C母座为何能够迅速占领市场？传统接口是否还能与Type-C母座竞争？本文将对Type-C母座与传统接口的优劣进行对比，并预测它们未来的发展前景。
2025-02-26 16:02:52
如何从零开始系统地建立一套BNC接口公母对照的识别体系？
面对BNC接口公母难辨的职场“翻车”现场，本文为工程师系统性地梳理了一套硬核识别体系。文章打破了仅看外壳的直觉误区，深度解析了“公头带针、母座带孔”的核心底层逻辑，并从50欧姆与75欧姆的细节差异
2026-04-21 11:32:08
Type-C接口母座引脚定义解析
Type-C接口母座作为一种先进的连接标准，在现代电子设备中得到广泛应用。本文将深入解析Type-C接口母座的引脚定义，揭示其在实现多功能连接方面的关键构件，为用户提供更全面的了解。
2024-02-19 15:43:08
BNC 座焊接技巧：工程师的实用安装手册
是常用的助焊剂，它可去除焊接表面的氧化物，增强焊锡附着力。 BNC 座：确保 BNC 座质量良好，引脚无损坏、弯曲。 电缆：依据实际需求，选用合适规格的同轴电缆，保
2025-01-10 16:59:00
TYPE C母座引脚接口分析及优势特点的介绍
Type C母座一般简称有type c、type-c等,其实这些指的都是同一个产品。而且Type-C母座USB3.0的接口通常是9到11个，USB2.0只有4个针脚，因此通过针脚的增多并没有导致
2021-12-18 10:59:08
PCB板端,母头,直式,RF射频同轴,BNC连接器,50欧姆
2025-08-27 16:24:50

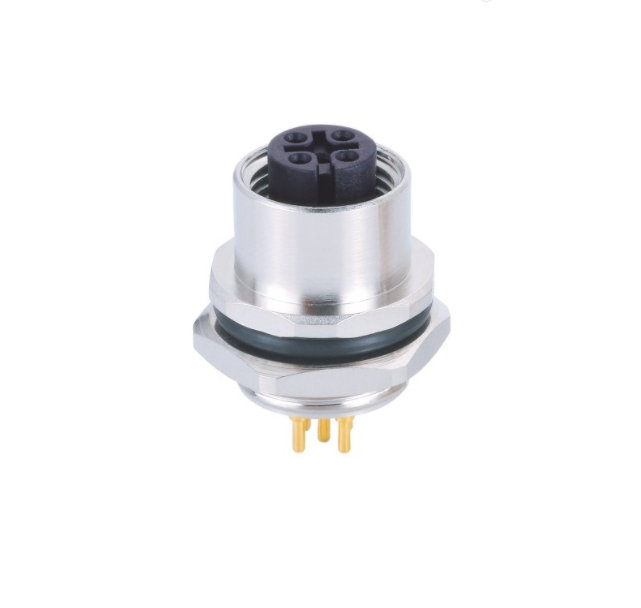

M12金属防水连接器母座PCB针
