pcb trace width

分享:

PCB走线宽度(Trace Width)的选择是一个关键设计环节,直接影响电路的性能、可靠性和成本。以下是需要考虑的核心因素及设计要点:

? 一、 核心影响因素

  1. 电流承载能力 (载流能力)

    • 最关键因素:走线宽度必须足以承载预期电流而不发生过热或烧毁。
    • 计算依据
      • IPC-2221 标准公式:最常用标准,估算特定温升下所需宽度。
      • 在线计算器:输入电流、铜厚、允许温升(通常10°C-20°C),自动计算最小宽度。
      • 经验值参考:1oz铜厚下常见参考值(温升10°C):
      • 0.5A → ≈15mil (≈0.38mm)
      • 1A → ≈30mil (≈0.76mm)
      • 2A → ≈60mil (≈1.52mm)
      • 3A → ≈90mil (≈2.29mm)
      • 注意:实际值需精确计算!
  2. 铜箔厚度

    • 直接影响载流能力:厚度单位通常用盎司(oz),1oz≈35μm。
    • 常见厚度:0.5oz、1oz(最常用)、2oz(大电流场景)。越厚,相同宽度下电流承载能力越强。
  3. 允许的最大温升

    • 决定因素:走线允许比环境温度高出多少°C(通常10°C-20°C)。温升要求越严格,所需走线越宽。
  4. 信号完整性与阻抗控制

    • 高速数字/高频模拟电路:宽度与参考层距离、介质材料共同决定特性阻抗(如50Ω, 90Ω差分)。
    • 关键设计:需使用阻抗计算工具(如SI9000)或厂商提供的叠层阻抗表,根据目标阻抗精确计算宽度。
  5. 制造工艺限制

    • 最小线宽/线距:受PCB厂能力限制(如4mil/0.1mm)。
    • 成本因素:过细过密线路增加加工难度和成本。

? 二、 设计原则与实践建议

  1. 电源/功率线优先:优先满足载流要求,必要时加宽、加厚铜箔(铺铜)或开窗加锡。
  2. 关键信号线(时钟/差分对):按阻抗要求精确计算宽度/间距,保持等长。
  3. 普通信号线:可用较小宽度(如6-10mil/0.15-0.25mm),但避免极端值降低良率。
  4. 高压线间距:高电压走线需重点考虑间距而非宽度(安规距离优先)。
  5. 预留余量:实际宽度应在计算最小值基础上增加20-50%余量。
  6. 利用铺铜:大电流路径直接用敷铜区(Polygon Pour)替代细走线。
  7. 散热设计:大电流走线避免藏在散热不良区域,必要时增加散热孔。

?️ 三、 设计工具推荐

  • 在线计算器:Saturn PCB Toolkit、EEWeb PCB Toolkit(快速计算载流/阻抗)。
  • EDA软件功能:Altium/KiCad/Cadence等均内置载流和阻抗计算工具。
  • IPC-2221标准表:权威参考,但需结合制造商实际能力。

⚠️ 四、 常见误区

  • 只看外观忽视载流:用细线走大电流导致PCB温升高甚至烧毁。
  • 忽略铜厚差异:1oz和2oz设计参数完全不同。
  • 高速线随意布线:未做阻抗匹配导致信号反射失真。
  • 过度追求极限线宽:增加成本且降低可靠性。

✅ 最佳实践总结

graph TD
    A[确定走线类型] -->|电源/功率| B[计算所需载流宽度]
    A -->|高速信号| C[计算目标阻抗]
    A -->|普通信号| D[选择工艺可靠宽度]
    B --> E[结合铜厚/温升选取]
    C --> F[结合叠层/介质计算]
    D --> G[6-10mil常用值]
    E & F & G --> H[检查制造商工艺能力]
    H --> I[最终确定尺寸]
    I --> J[布线后DRC验证]

实际设计建议:常规1oz铜厚电路板中,10mil(0.25mm)线宽可覆盖多数信号线需求,电流超过0.8A时务必专项计算。电源主通道建议≥50mil(1.27mm)并配合敷铜处理。高频信号务必做阻抗仿真,避免后期调试难题。

务必在PCB设计规则(DRC)中设置最小/最大宽度约束,并在投板前与制造商确认其工艺能力参数!?

JTAGJET-TRACE-2M

JTAG EMULATOR W/2M TRACE BUFFER

2023-03-22 19:53:19

Altium Designer PCB Inspector 中text width 灰色不能修改问题的解决

”。step2:点击上图中的“Name”,可以发现“Text Height”和“Text Width”不是灰色,处于可修改状态。Step3:在 PCB Inspector中点击“Component

csshan3 2019-07-09 08:28:28

ADM51-TRACE

DEBUGGER IN CIRCUIT TRACE BUFFER

2023-03-29 22:45:39

Trace功能的添加、组态及测试

本节为工程添加Trace曲线,在Trace中配置Diagram,并为每个Diagram组态变量监控。 具体操作介绍 1.在Application下添加Object,选择Trace。添加Trace

2023-03-08 14:42:00

JTAGJET-TRACE-1M

JTAG EMULATOR W/1M TRACE BUFFER

2023-03-22 19:53:18

JTAGJET-TRACE-4M

JTAG EMULATOR W/4M TRACE BUFFER

2023-03-22 19:53:19

trace32 for rt-thread support的基本使用及系统插件原理

trace32 for rt-thread support 1.概述 2.trace32的基本使用 3.trace32系统插件原理 4.离线trace32得到rt-thread状态信息 4.1

2021-01-07 10:34:29

ADM51-TRACE-CE

DEBUGGER IN-CIRCUIT TRACE BUFFER

2023-03-29 22:45:55

网表时序仿真案例:浅说$width语法

在verilog中,$width是时序检查函数,用于检查脉冲的位宽是否符合要求。

2024-03-01 09:46:27

8.06.98 J-TRACE 38-PIN TRACE MICTOR CABLE

38-PIN 6INCH TRACE MICTOR CABLE

2024-03-14 22:29:47

RT-Trace调试工具正式发布!

5月20日,RT-Thread官方预售了首款调试工具RT-Trace,获得了开发者及企业用户的广泛关注与支持。RT-Trace调试工具结束预售阶段,即日起正式发布!RT-Trace是一款专为

2025-06-18 12:02:30

如何利用Trace机制实现LLCP预览功能

在蓝牙协议栈开发过程中,有时需要预先知道 LLCP。本文将介绍如何利用 Trace 机制实现 LLCP 预览功能。

2025-10-09 17:55:35

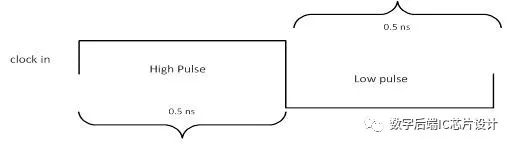

时序分析概念min pulse width介绍

今天我们要介绍的时序分析概念是 **min pulse width** ,全称为最小脉冲宽度检查。这也是一种非常重要的timing arc check,经常用在时序器件或者memory上面。

2023-07-03 14:54:11

劳特巴赫trace32使用介绍资料推荐

劳德巴赫trace32使用介绍安装trace32使用带有光驱的电脑把光盘中的安装文件拷贝到u盘,然后就可以使用u盘安装了。打开文件夹,双击安装文件,一路next就可以安装成功了。trace32连接

andyfly7 2021-07-01 10:38:52

该如何去使用trace32呢

怎样去安装trace32?trace32与单片机是怎样连接的?有哪几种方法?

andyfly7 2021-10-22 09:03:18

使用IAR ETM Trace调试功能的要求

`在某些情况下,应用代码可能突然跑飞或者产生异常中断,此时导致问题的原因可能难以发现。调试这类问题时,可以考虑使用IAR所支持的ETM Trace调试功能,ETM Trace调试功能可以分析ETM

BMRTECH 2021-03-05 14:49:09

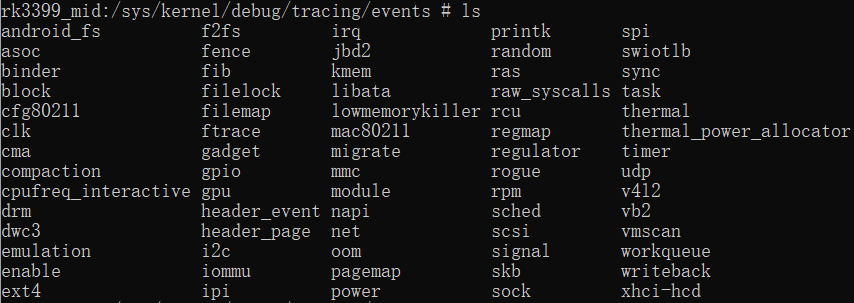

Linux ftrace工具抓 i2c trace

抓 i2c trace adb rootecho nop > /sys/ kernel/debug/tracing/current_tracer //清空以前的跟踪信息 echo 1 > /sys

2023-07-20 11:23:00

如何在i.MX RT11xx系列上使能ETM Trace

简介 ETM trace 是一种高速 Trace ,并提供强大的调试模式,可帮助客户解决最困难的问题。本文旨在介绍如何为 i.MX RT11xx 芯片启用 ETM Trace 以及使用 uTrace

2023-10-12 08:55:02

8.18.00 J-TRACE PRO FOR CORTEX-M

8.18.00 J-TRACE PRO FOR CORTEX-M

2023-03-28 13:15:45

TRACE功能概述

在TIA博途软件中,通过轨迹功能记录测量值变化,并通过逻辑分析器对记录进行评估分析。将配置好的TRACE下载到PLC中,从而根据条件采样变量值。多个采样值形成了以时间变化为横坐标的曲线,称为记录。

2022-03-11 14:08:38

Trace辅助工具实现代码分析与实时覆盖率统计

都有哪些优势和提升。 以上图片是 segger 官方对 J-Trace 的定位: 使用基于 segger 领先的 trace 方案 J-Trace PRO 实现对代码的收集、验证、分析功能。利用 Arm

2021-10-09 15:33:36

如何通过trace生成系统cpu的loading图?

如何通过trace生成系统cpu的loading图?

回头太晚 2021-10-12 14:24:16

怎样通过trace生成系统cpu的loading图

/enable[root@k8s-node2 ~]# cat /sys/kernel/debug/tracing/tracetrace trace_clock trace_markertrace_marker_raw trace_optionstr...

回头太晚 2021-06-28 09:05:45

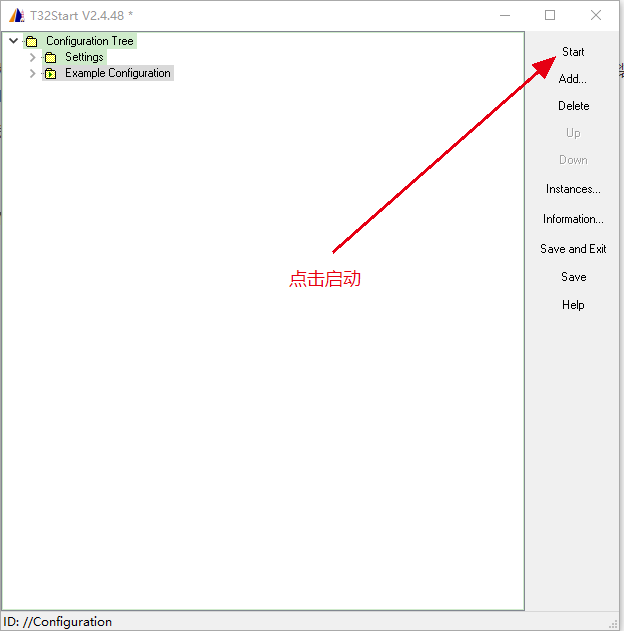

关于Trace32forRT-Thread的简述与使用
