在PCB设计中，Mark点（光学定位点）到板边的推荐最小距离通常为 ≥ 3mm（部分严格标准要求 ≥ 5mm）。这个距离的设定需综合考虑以下关键因素：
核心影响因素及建议：
-

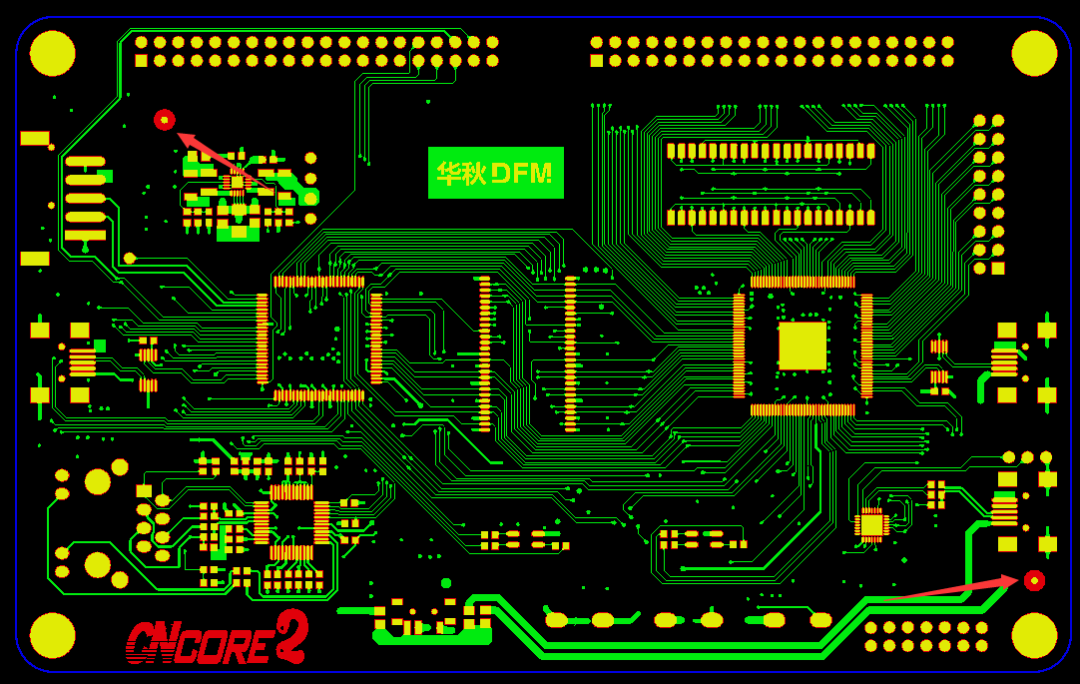

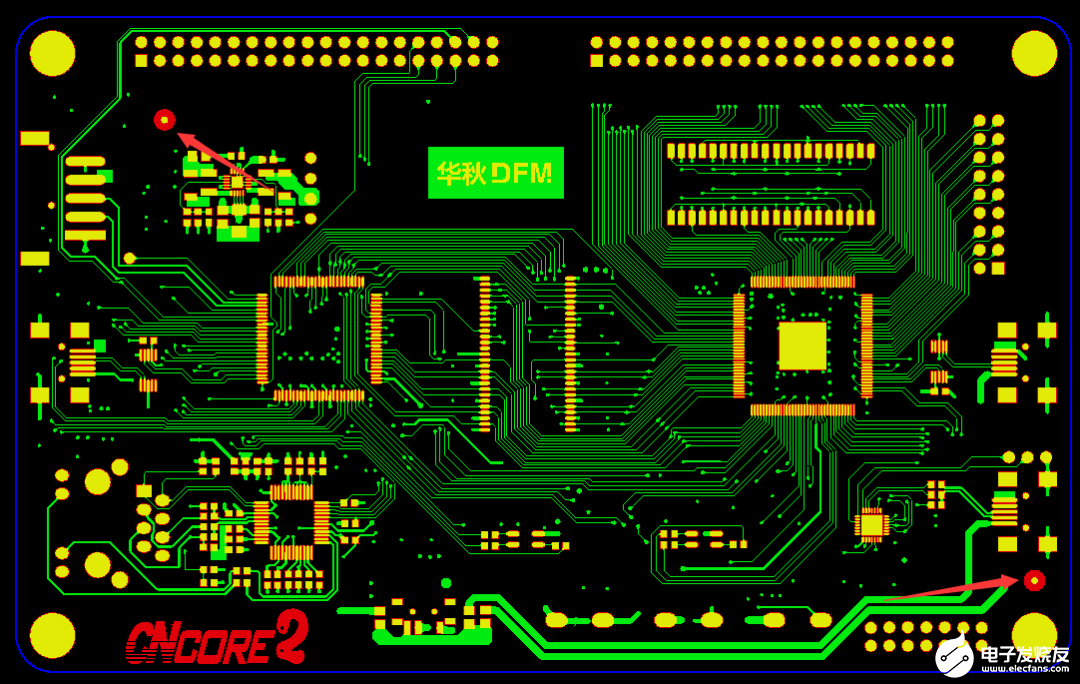

SMT设备要求（最关键）
- 贴片机/光学扫描仪需要抓取Mark点周围的平整区域。距离过近可能导致：
- 夹板边机构或传送轨道遮挡Mark点。
- 板边不平整（毛刺、翘曲）影响识别精度。
- 强烈建议：提前咨询代工厂的设备要求（不同厂商标准可能差异较大）。
- 贴片机/光学扫描仪需要抓取Mark点周围的平整区域。距离过近可能导致：
-
IPC标准参考
- IPC-7351建议Mark点中心距板边 ≥ 5mm，确保兼容多数设备（保守设计推荐值）。
- 部分工厂可接受 ≥ 3mm（需额外评估板边质量）。
-
PCB制造与分板工艺
- V-CUT/铣槽板：Mark点需远离分板路径 ≥ 5mm，避免分板应力损伤或粉尘污染。
- 邮票孔拼板：Mark点应避开连接桥和孔洞，防止识别干扰。
- 小板或异形板：若板边空间紧张，可协商适当缩减距离（但需工厂确认）。
-
Mark点周围禁布区
- 以Mark点为中心，直径 ≥ 2mm 范围内禁止铺铜、走线、丝印（保持背景平整一致）。
特殊情况处理：

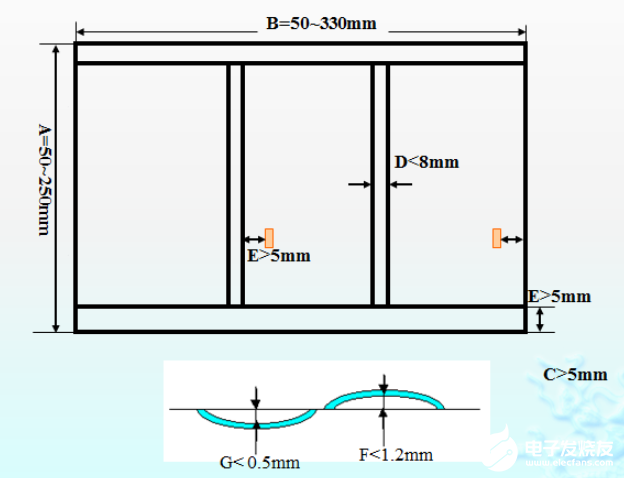

- 拼板Mark点：
- 单片板上的Mark点距小板板边 ≥ 3~5mm。
- 整个拼板需加全局Mark点（距大板板边 ≥ 5mm）。
- 板边空间不足：
可与工厂协商将Mark点置于工艺边上（工艺边宽度通常 ≥ 5mm）。
总结建议：
| 场景 | 最小距离 | 注意事项 |
|---|---|---|
| 通用设计（稳妥值） | ≥ 5mm | 符合IPC标准，兼容性最佳 |
| 空间受限设计 | ≥ 3mm | 需工厂提前确认可行性 |
| 拼板中的单片板 | ≥ 3mm | 同步添加全局拼板Mark点 |
| 工艺边上的Mark点 | 置于工艺边中心 | 工艺边宽度 ≥ 5mm |
✅ 最佳实践：
预留 ≥ 5mm 可覆盖90%以上的生产需求；若空间紧张，至少保证 ≥ 3mm 并书面确认代工厂允收标准，避免量产风险。同时确保Mark点周围 ≥ 2mm 无铜区/丝印（反衬对比度关键）。
