蓝牙音箱的原理图和PCB设计涉及多个核心模块的协同工作。以下是关键设计要点（注：具体电路因方案而异，此处描述通用框架）：
一、原理图核心模块
-
电源管理电路
- 锂电池（3.7V）输入，搭配充放电保护芯片（如DW01+MOSFET）
- 升压电路（5V/12V输出）：采用Boost芯片（如FP6291）驱动功放
- 降压电路（3.3V/1.8V）：LDO或DC-DC芯片（如XC6206）为蓝牙模块供电
-
蓝牙主控模块
- 常用芯片：杰理AC692X、炬芯ATS285X、高通QCC系列
- 外围电路：
- 16MHz晶振 + 负载电容
- 射频匹配网络（π型滤波器）
- EEPROM（存储配置）
- 按键/触摸控制接口
-
音频处理链路
graph LR 蓝牙芯片音频输出 --> DAC数模转换 --> 功放输入 --> 扬声器- DAC电路：部分蓝牙芯片内置DAC，高端设计外置独立DAC（如PCM5102A）
- 功放电路：
- 小功率：Class D芯片（如PAM8403）
- 大功率：TPA3110（20W+）带LC滤波器
-
辅助功能
- 麦克风回路：用于语音助手/通话，需EMI滤波器
- LED指示：电量/连接状态（RGB驱动芯片如WS2812）
- NFC配对：线圈接口（PN5180等）
二、PCB布局关键点
-
分层策略
- 4层板推荐结构：
Top层：射频走线+关键信号 L2：完整地平面 L3：电源分割 Bottom：低速信号+铺铜
- 4层板推荐结构：
-
射频区域设计
- 蓝牙天线优先选择：
- 陶瓷天线（0402封装）需净空区 ≥ 15mm
- PCB倒F天线（2.4GHz长度≈31mm）
- 射频走线特征：
- 50Ω阻抗控制（线宽依叠层计算）
- 包地处理 + 过孔屏蔽墙
- 远离DC-DC ≥ 20mm
- 蓝牙天线优先选择：
-
电源与地处理
- 星型拓扑：锂电池输入点作为单点接地中心
- 高频噪声隔离：
- 功放电源单独铺铜，经磁珠（0Ω电阻备用）连接
- DC-DC下方挖空，避免干扰地层
-
音频信号完整性
- DAC到功放走线：
- 差分对走线（若有）
- 远离数字信号 ≥ 3mm，垂直交叉避干扰
- 扬声器输出：短而粗的走线（降低阻抗）
- DAC到功放走线：
三、电磁兼容设计实例
- 典型问题：功放开关噪声耦合到蓝牙接收
- 解决方案：
- 功放电源入口增加π型滤波器（10μF陶瓷电容 + 磁珠 + 10μF）
- 蓝牙模块供电串接铁氧体磁珠（FB@100MHz）
- 扬声器线双绞处理 + 并联RC吸收电路（10Ω+0.1μF）
四、设计验证要点
- 射频测试：
- 使用网络分析仪验证天线驻波比（VSWR < 2.0）
- 功耗测试：
- 待机电流 ≤ 1mA（需关闭非必要外设电源）
- 声学测试：
- THD+N ≤ 1%@1W（需消声室环境）
注：量产前必须通过FCC/CE射频认证，建议预留π型匹配电路调试位。
如果需要特定芯片的参考设计（如杰理AC6925），我可提供典型原理图片段或PCB分区示意图。实际设计中请严格参照芯片手册的Layout指南！
小钢炮蓝牙音箱声音延迟的问题
都要等待大约一两分钟后音箱才会有声音。这款音箱的蓝牙芯片是CSR8615 B04U，功放芯片是Blue & Sky的TK0327E,原理图见附件。*附件
jf_00141256
2022-12-05 11:05:52
DIY哈利波特蓝牙音箱
描述哈利波特蓝牙音箱 - 开关这个项目是给我喜欢哈利波特的女朋友的圣诞礼物。我决定用哈利波特的设计制作一个蓝牙音箱。我从谷歌图片中找到了一些设计灵感。由于没有时间，我决定买一个小型蓝牙音箱，然后重建它。这款DIY蓝牙音箱基于蓝牙音箱 CREATIVE MUVO 2c。PCB+展示
wanyou2345
2022-08-02 06:33:42
时钟蓝牙音箱怎么打开蓝牙
时钟蓝牙音箱是一种结合了时钟和蓝牙音响功能的设备，它不仅可以显示时间，还能通过蓝牙技术无线连接到智能手机、平板电脑或其他蓝牙设备，播放音乐或其他音频内容。要打开时钟蓝牙音箱的蓝牙功能，通常需要遵循
2024-09-07 09:19:01
怎样去设计一种小蓝牙音箱呢
）| 数据线负| 3 | D+ | Green（绿）| 数据线正| 4 | ID | none（无） | 分为A和B两种接口(A：与地线相连B：不与地线相连)| 5 | GND | 信号地线 |由于我们小蓝牙音箱只需要USB供电，故原理图我们只需把原来的5P保留 VBUS 、GND两个针脚即可
泡芙奶昔
2022-01-18 07:10:52
阿隆索soundmini蓝牙音箱体验 到底怎么样
目前多媒体音乐APP逐渐成为大多数年轻人主流的听音乐方式，更为方便简洁的APP+蓝牙音箱的组合也受到了更多年前时尚消费者的欢迎。目前鉴赏级蓝牙音箱相比起一般蓝牙音箱来音质更加纯净，相比HIFI重量级别的音箱而言，鉴赏级蓝牙音箱现在是越来越受大家的青睐。
2019-06-09 17:55:00
求蓝牙音箱的开发流程
有谁做过蓝牙音箱或者音频的开发，谈谈经验，想去面试一份蓝牙音频方面的软件工作，但是没这方面的经验，不知从何下手，请大神们赐教，谢谢！
gaofang36
2019-05-14 01:49:56
蓝牙音箱如何进行气密性防水检测
蓝牙音箱因为可以通过无线方式与手机、平板电脑、笔记本等电子设备设备连接，实现音乐或者声音播放目的。现在蓝牙音箱有可充电便携音箱的，还有大型音响，但蓝牙音箱在各种应用场景特别是户外场合下，很容易接触到
2021-05-24 10:07:57
无线音箱的未来之WiFi音箱和蓝牙音箱
是物联网时代的新兴产物，与蓝牙音箱同为无线音箱，可是在技术上有本质的不同，造成的差异也很大，蓝牙音箱存在的音效受损、传输距离受限、无延展性等弊端在WiFi音箱上被一一攻克。因此，很多人认为：蓝牙只是过渡，WIFI才是未来
2020-03-27 10:32:40
蓝牙音箱日本无线电波法，蓝牙耳机TELEC认证怎么办理？
蓝牙音箱、蓝牙耳机日本无线电准核证/日本无线电波法/TELEC认证无线产品如：无人机、VR眼镜、智能眼镜、智能机器人、智能主机、智能手表、智能摄像头、运动追踪器、智能家居、DIY电脑、智能后视镜
h1654155980.1948
2019-06-18 19:55:40
怎么选择一个靠谱的蓝牙音箱，从什么方面着手
蓝牙音箱已经很普遍了，我们怎么在众多蓝牙音箱品牌中选择适合自己的蓝牙音箱是要看哪些参数及挑选方式，我觉得“选购蓝牙音箱的重要6大参数”这是比较全面的，每种蓝牙音箱都是有不同的参数，展示不同的特点的，我们了解并知道这些参数才能更好的选择适合我们自己的蓝牙音箱。
艾特铭客
2019-10-08 15:41:59
霍尔元件DH254在蓝牙音箱中的应用
霍尔元件DH254在蓝牙音箱上的应用主要体现在TWS（True Wireless Stereo，真实无线立体声）蓝牙音箱的互配功能上。以下是关于霍尔元件在蓝牙音箱上应用的详细分析： 一、应用背景
2025-02-22 11:22:25
了解蓝牙音箱最初的样子 蓝牙音箱详细拆解
电子发烧友网报道（文/李诚）在智能音箱问世以前，传统蓝牙音箱算得上是炙手可热的影音娱乐单品。当时的蓝牙音箱样式并不像现在那么五花八门，无法连接网络，不支持语音控制，更没有触控大屏，各路厂商都在想着如何提升音质抢占市场。
2022-10-09 09:20:55
蓝牙音箱中应用的国产蓝牙芯片
蓝牙音箱指的是内置蓝牙芯片，以蓝牙连接取代传统线材连接的音响设备，通过与手机平板电脑和笔记本等蓝牙播放设备连接，达到方便快捷的目的。
2023-06-26 09:45:56
教你如何更便捷选择智能蓝牙音箱芯片方案
本帖最后由 我爱方案网 于 2022-12-13 14:21 编辑 智能蓝牙音箱作为传统音箱的升级产物，是家庭消费者用语音控制的一个智能化设备。譬如，人们可以通过智能音箱点歌曲、上网购物或是
我爱方案网
2022-12-13 14:20:15
蓝牙音箱的EMC问题与解决方法
随着科技的进步和人们对高品质生活的追求，蓝牙音箱作为一种便携、无线、智能的音频设备，逐渐走进了我们的生活。无论是在家庭、办公室，还是在户外活动中，蓝牙音箱都以其卓越的音质和便捷的连接方式，为用户带来了极致的听觉享受。
2025-01-07 11:38:20
哪个牌子的蓝牙音箱好用？这四款口碑蓝牙音箱你可以看看！
想要获得好的音质，我们至少需要一款好的蓝牙音箱，俗话说的好：“再好听的音乐，没有好的音箱也听不出来。”可见音箱本身的素质对于声音的表现是多么重要。即便你有好的音源，但一款好的音箱也是每个音乐爱好者
2019-06-06 19:17:12

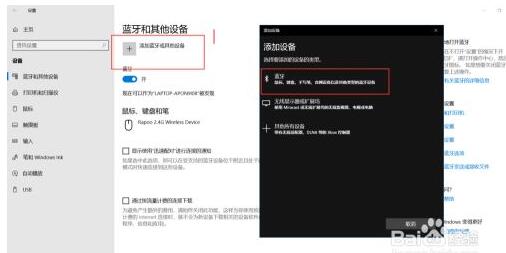

无线蓝牙音箱怎么连接电脑
