ad中如何查看pcb的3d图

分享:

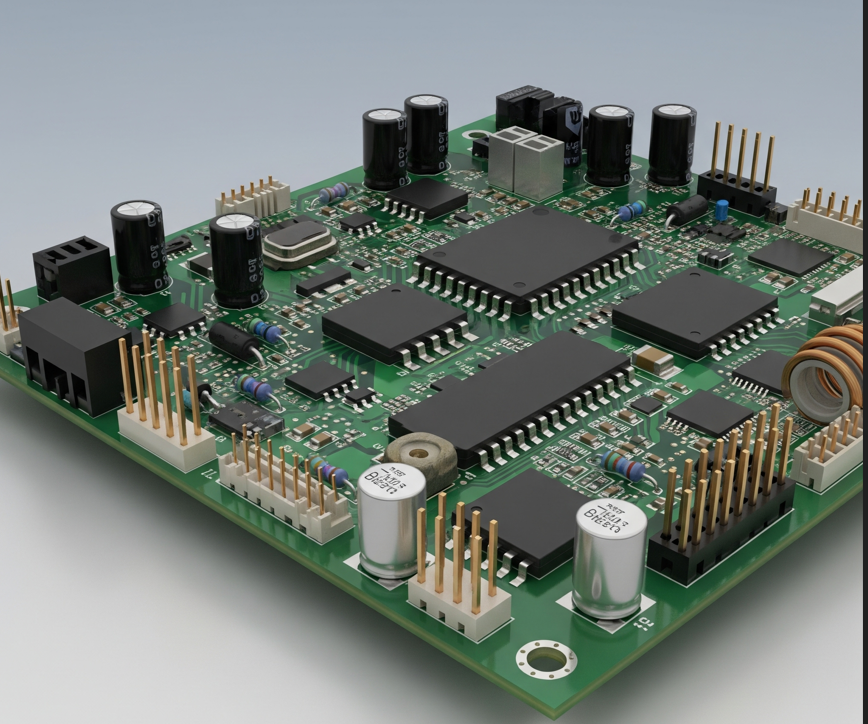

在Altium Designer中查看PCB的3D图,请按以下步骤操作(中文指南):


方法1:快捷键切换

  1. 打开PCB文件:在项目中双击打开你的PCB文件(.PcbDoc)。
  2. 切换到3D视图
    • 在PCB编辑界面,按数字键 3(直接切换到3D模式)。
    • 返回2D视图:按数字键 2

方法2:菜单操作

  1. 打开PCB文件后,点击顶部菜单:
    "查看(View)" → "切换到3维模式(Switch To 3D)"
  2. 返回2D:"查看(View)" → "切换到2维模式(Switch To 2D)"

3D视图操作技巧

  • 旋转视图:按住 Shift + 鼠标右键 拖动。
  • 平移视图:按住 鼠标滚轮(或右键)拖动。
  • 缩放鼠标滚轮滚动。
  • 翻转板子:按 V + B(View → Flip Board)。
  • 复位视图:按 0(零键)恢复默认视角。

检查3D模型缺失

  • 若元件显示为方块(无3D模型):
    需在原理图/PCB库中为元件添加STEP模型(通过 "放置(Place) → 3D体(3D Body)")。

高级设置

  • 光源/颜色调整:右侧面板打开 "View Configuration"(小眼球图标),可修改3D渲染效果。
  • 3D测量:菜单 "工具(Tools) → 3D测量(3D Measurement)" 可测距。

⚠️ 注意事项

  • 首次进入3D模式需加载元件模型,复杂PCB可能稍卡顿。
  • 确保元件已关联3D模型(STEP文件),否则仅显示2D轮廓。

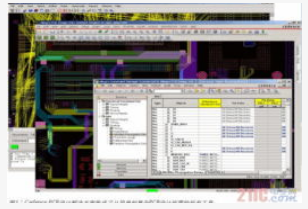

pcb添加3D,pcb怎么看3D立体

如何查看的立体视图呢?在我们绘制好pcb时,经常需要查看3d视图,那该如何查看呢?下面就为大家介绍一下。

2019-05-20 17:01:47

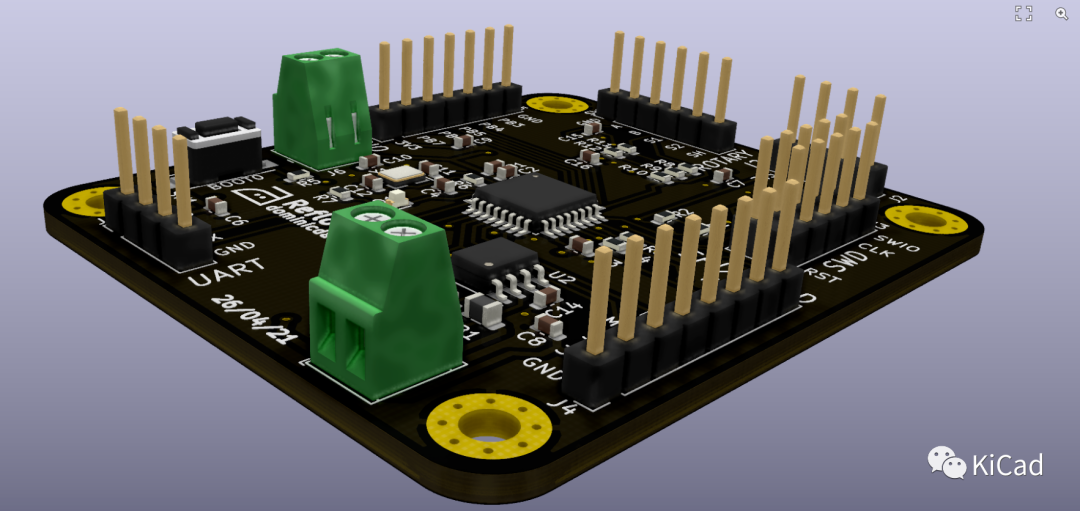

KiCad发现之旅(三)PCB 3D查看
