在 Altium Designer 中高效设置 PCB 栅格（捕获栅格和可视栅格）的常用方法如下：
一、最快捷方法：使用快捷键
-
设置捕获栅格 (Snap Grid):
G键： 这是最常用的快捷键。在 PCB 编辑器中按G键会弹出一个常用栅格值列表供你快速选择（例如 1mm, 0.5mm, 0.25mm, 0.1mm, 0.05mm 等）。Ctrl+G： 打开 捕获栅格设置 对话框。你可以在这里输入任何你需要的精确栅格值（支持公制和英制单位）。
-
设置可视栅格 (Visible Grid):
Shift+Ctrl+G： 打开 可视栅格设置 对话框。你可以分别设置 Step (主栅格间距) 和 Multiplier (主栅格内细分的倍数，决定细栅格线数量)。例如，Step=1mm, Multiplier=5 表示主栅格线间距1mm，中间有4条细栅格线（每0.2mm一条）。
二、通过右键菜单设置（也很方便）
- 在 PCB 编辑区的 空白处 单击鼠标右键。
- 在弹出的菜单中找到 栅格 子菜单。
- 在 栅格 子菜单中：
- 选择 设置捕获栅格... 来打开捕获栅格设置对话框（等同于
Ctrl+G）。 - 选择 设置可视栅格... 来打开可视栅格设置对话框（等同于
Shift+Ctrl+G）。 - 或者直接选择 1mm, 0.1mm 等常用值来快速改变捕获栅格（等同于按
G键后选择）。
- 选择 设置捕获栅格... 来打开捕获栅格设置对话框（等同于
三、设置全局默认栅格（适用于新项目/新文档）
- 进入 Preferences 参数选择 ) 对话框：
- 点击右上角齿轮图标。
- 或者菜单：
Tools>Preferences。
- 在左侧导航树中找到：PCB Editor > General。
- 在右侧 Editing Options 区域找到 Snap Options：
- Snap To Grid：确保勾选（启用捕获栅格）。
- 在 Grids 区域设置默认值：
- Imperial Grid Presets：设置英制单位下的默认捕获栅格值（如 5mil, 10mil）。
- Metric Grid Presets：设置公制单位下的默认捕获栅格值（如 0.1mm, 0.25mm, 0.5mm, 1.0mm）。
- User Grid Presets：可以添加自定义的常用栅格值（公/英制均可），这些值会出现在按
G键弹出的列表中。 - Visible Grid：设置默认的可视栅格类型（
Lines线状 或Dots点状）和默认的 Step 值（主栅格间距）。Multiplier通常在这里设置默认值（如 5x 或 10x），但请注意，在文档中通过Shift+Ctrl+G或右键菜单进行的可视栅格设置会覆盖此处的默认值。
四、重要提示
- 捕获栅格 (Snap Grid)： 这是对象（元件、焊盘、走线、过孔等）移动和放置时实际对齐的网格。它决定了对象放置的精度。快捷键
G和Ctrl+G主要设置它。 - 可视栅格 (Visible Grid)： 这是在 PCB 工作区显示的背景网格，仅作为视觉参考，不影响对象放置。快捷键
Shift+Ctrl+G设置它。通常将可视栅格的主网格 (Step) 设置为捕获栅格的整数倍（如捕获栅格 0.1mm，可视栅格 Step=1.0mm, Multiplier=10x）有助于对齐。 - 临时覆盖： 在放置对象（如走线）时，可以按
G临时改变捕获栅格（例如从 0.1mm 临时到 0.05mm 进行精细调整），放置完成后栅格会自动恢复。也可以按Ctrl+G输入临时值。 - 电气栅格 (Electrical Grid)： 这是另一个重要概念（快捷键

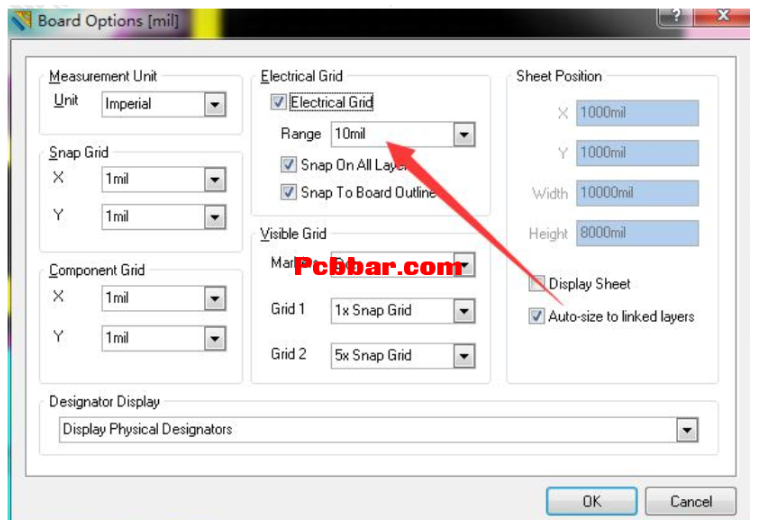

Shift+E切换开关），它会在你移动或放置电气对象（走线、过孔）时，自动吸附到附近一定范围内的其他电气对象（焊盘、走线端点）上，即使它们不在捕获栅格点上。这有助于确保电气连接。它的范围在 Preferences > PCB Editor > General > Electrical Grid 中设置。
总结最常用快捷操作：
| 操作 | 快捷键 | 右键菜单路径 |
|---|---|---|
| 设置捕获栅格 | G (选列表) |
右键 > 栅格 > [选择值] |
Ctrl + G (输值) |
右键 > 栅格 > 设置捕获栅格... | |
| 设置可视栅格 | Shift + Ctrl + G |
右键 > 栅格 > 设置可视栅格... |
| 切换电气栅格 | Shift + E |
右键 > 选项 > 电气栅格 (勾选/取消) |
熟练掌握 G 键和 Ctrl + G 是提高 PCB 设计效率的关键！根据设计阶段（粗略布局、精细布线、元件放置）灵活切换栅格大小。
