设计MCU接口电路是嵌入式硬件开发的核心任务，需要硬件设计、软件驱动开发以及软硬件协同工作的知识。以下是详细步骤和关键注意事项：
一、明确设计需求
- MCU选型：
- 确定内核性能(8/16/32位)、主频、内存/Flash容量。
- 关键参数：所需外设接口类型及数量（如UART数量、SPI/I2C路数、ADC通道数）。
- 电源需求：工作电压范围、功耗要求。
- 封装：根据PCB尺寸选择QFP、LQFP、BGA等封装。
- 示例选择：STM32F4（高性能）、ESP32（WiFi/BT）、Raspberry Pi Pico（低成本）等。
- 外设与传感器：
- 明确连接的器件类型（显示屏、传感器、存储器、通信模块等）。
- 获取文档：必须取得外设的Datasheet，重点关注接口类型、电气特性（电压、电流）、时序图。
- 功能定义：
- 详细规划MCU与外设间的数据流向（如：MCU读取温度传感器数据，通过串口发送到PC）。
二、接口电路详细设计
- 电平转换与匹配：
- 当电压不一致时必须处理（如3.3V MCU连接5V外设）：
- 专用芯片：TXS0108EPWR（双向8通道电平转换器）。
- 分压电路：5V→3.3V可用电阻分压器。计算：
R1/(R1+R2) * V_in = 3.3V（例：R1=3.3kΩ, R2=6.8kΩ）。 - 开漏输出：外接上拉电阻到目标电压（I2C常用）。
- 电流驱动能力：MCU引脚驱动电流有限（如STM32约20mA），驱动LED需加限流电阻：
R_led = (V_mcu - V_led) / I_led // 如V_mcu=3.3V, V_led=2V, I_led=10mA → R=130Ω
- 当电压不一致时必须处理（如3.3V MCU连接5V外设）：
- 数字接口设计：
- GPIO：
- 上拉/下拉电阻：按键电路通常配置10kΩ上拉，防信号浮动。
- 输出驱动：MOSFET驱动电机（如IRF540N），光耦隔离高压设备（如PC817）。
- UART：
- TTL直连：3.3V↔3.3V设备直连，无需转换。
- RS-232转换：MAX3232芯片（+5V→±10V电平）。
- 隔离设计：ADuM1201（磁隔离）用于工业环境防干扰。
- I2C：
- 上拉电阻：根据总线速度选择电阻值（标准模式100kΩ，高速模式可能低至2kΩ）。计算公式：
Rp_min = (Vdd - 0.4V) / 3mA。 - 多主冲突处理：硬件支持仲裁。
- 地址冲突：使用不同型号器件或I2C地址扩展器（如PCA9548A）。
- 上拉电阻：根据总线速度选择电阻值（标准模式100kΩ，高速模式可能低至2kΩ）。计算公式：
- SPI：
- 片选信号(CS)：每个从设备独立CS引脚，防止总线冲突。
- 长距离传输：用74HC244等缓冲器增强信号驱动能力。
- USB：
- 类型确定：全速（USB 2.0）需匹配阻抗（差分线90Ω±10%）。
- 电源管理：USB 5V限流设计（自恢复保险丝）。
- 以太网：
- PHY芯片：LAN8720（RMII接口），连接时注意RX/TX±差分对长度匹配。
- GPIO：
- 模拟接口设计：
- ADC：
- 抗混叠滤波：在ADC输入前添加RC低通滤波器（如f_cut=10Hz, R=10kΩ, C=1.6μF）。
- 参考电压：使用REF3133提供高精度3.3V参考源。
- DAC：
- 输出缓冲：运放（如LM358）构成电压跟随器增强驱动能力。
- ADC：
- 通信协议选择：
- 低速传感器：I2C（BME280气压计）。
- 高速传输：SPI（W25Q128 Flash芯片）。
- 多节点网络：RS-485转CAN（工业控制）。
三、电源与保护电路
- 供电设计：
- LDO稳压：如AMS1117-3.3，输入电容10μF，输出电容22μF防振荡。
- DC-DC转换：大功率场景用LM2596（效率>85%）。
- 去耦电容：
- 规则：每电源引脚就近放置电容（100nF陶瓷电容+10μF钽电容）。
- 布局：电容靠近MCU的VDD/VSS引脚（距离<1cm）。
- 保护电路：
- ESD保护：TVS二极管（如SRV05-4）在通信线对地。
- 过流保护：自恢复保险丝（0.5A/6V）。
- 浪涌抑制：压敏电阻（MOV）用于电源输入。
四、PCB布局核心要点
- 信号完整性：
- 关键信号：USB_D+/D-、SPI_CLK/MISO/MOSI等做等长布线（误差<50mil）。
- 阻抗控制：50Ω单端线宽（FR4板材，层厚1.6mm时约0.3mm）。
- 接地设计：
- 分区接地：模拟地与数字地单点连接（0Ω电阻或磁珠）。
- 铺铜规则：避免形成天线环路。
- 散热处理：
- 功率器件：给电源芯片增加散热焊盘，连接多个过孔到内层地。
五、软件驱动开发
- 外设初始化：
// STM32 UART初始化示例（HAL库） UART_HandleTypeDef huart; huart.Instance = USART1; huart.Init.BaudRate = 115200; huart.Init.WordLength = UART_WORDLENGTH_8B; HAL_UART_Init(&huart); - 通信协议实现：
- I2C读传感器：发送设备地址+寄存器地址，读取数据。
- SPI数据交换：同时进行发送与接收（全双工）。
- 中断处理：
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { if(huart->Instance == USART1) { // 处理接收到的数据 } }
六、调试与测试
- 工具准备：
- 逻辑分析仪：Saleae捕捉SPI信号，验证时序。
- 示波器：测量ADC输入信号质量（噪声<5mV）。
- 电源测试：
- 空载/满载电压稳定性（偏差<±3%）。
- 动态响应测试（负载突变0→100mA时电压过冲<100mV）。
- 信号质量分析：
- 上升时间：I2C在标准模式下需<300ns。
- 过冲抑制：超过电源电压10%需改进匹配电阻。
七、关键文档与资源
- 必读文档：
- MCU数据手册：如STM32F407 datasheet（电气特性、寄存器映射）。
- 参考设计：Nucleo开发板原理图（ST官网下载）。
- 开发工具：
- IDE：Keil MDK, STM32CubeIDE, Arduino（开源平台）。
- 库支持：HAL库（ST）、ESP-IDF（乐鑫）。
八、实际设计案例
- 智能家居传感器节点：
- MCU：ESP8266（WiFi集成）
- 传感器：温湿度传感器（I2C接口的SHT30）
- 连接：WiFi到云平台
- 关键电路：
- I2C上拉电阻4.7kΩ（SHT30地址0x44）
- USB转串口芯片CP2102用于调试
- LDO AMS1117供电（输入5V，输出3.3V）
- PCB布局：
- WiFi天线区域禁止敷铜
- 去耦电容靠近ESP8266 VCC引脚放置
总结设计流程
graph TD
A[需求分析] --> B{接口类型?}
B -->|UART/SPI/I2C| C[硬件电平转换]
B -->|USB/Ethernet| D[专用物理层芯片]
C --> E[原理图设计]
D --> E
E --> F[PCB布局规则]
F --> G[电源完整性验证]
G --> H[软件驱动开发]
H --> I[时序逻辑调试]
I --> J[EMC测试]常见错误避免
- 上拉电阻缺失：I2C总线浮空导致通信失败。
- 电源噪声：未使用去耦电容，MCU频繁复位。
- 引脚冲突：将JTAG调试引脚复用为GPIO导致无法烧录。
- 时序错误：SPI时钟相位配置与外设不匹配。
通过严格执行以上设计流程，并借助示波器、逻辑分析仪等工具进行验证，可高效实现稳定可靠的MCU接口应用系统。在实际操作中，建议先使用开发板构建原型，再转入自制PCB设计阶段以降低风险。
RGB接口与MCU接口有何不同
LCD 的接口有多种，分类很细。主要看 LCD 的驱动方式和控制方式，目前手机上的彩色 LCD 的连接方式一般有这么几种：MCU 模式，RGB 模式，SPI 模式，VSYNC 模式，MDDI 模式
2020-10-30 08:35:03
RGB接口和MCU接口有何不同
CD 的接口有多种，分类很细。主要看 LCD 的驱动方式和控制方式，目前手机上的彩色 LCD 的连接方式一般有这么几种：MCU 模式，RGB 模式，SPI 模式，VSYNC 模式，MDDI 模式
2022-12-20 13:16:55
MCU接口与RGB接口的区别
液晶屏的接口有多种，分类也比较很细。这主要还是看液晶屏的驱动方式和控制方式，目前市面上大多数液晶屏的连接方式一般有下列几种类型：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式
htjxianjian
2019-12-06 13:32:25
MCU芯片通信接口设计方案
本文探讨两个主控器MCU之间数据交互(TTL、CMOS电平)的IO之间的接口设计，达到两个主控MCU实现系统电源隔离，互不影响;框图上如图所示。
2023-04-04 11:33:09
采用CPLD实现ADS8323与高速FIFO接口电路
的QuartusII作为设计工具，以EPM7128系列的CPLD芯片实现了上述的接口电路。其总体设计如图2所示。其中，地址译码模块负责对MCU的地址总线进行译码，产生地址选通信号；控制信号模块负责产生一些总的控制信号
leopard530
2019-05-23 05:01:08
MCU系统接口12种模式的实现细节解释
的4.1。这里不再累述。接下来对这12种模式的实现细节做进一步解释。1、8080-I Series Parallel interfaceILI9341可以通过MCU 8080-I串并行接口（分别为8位/9位/16位/18位）的方式进行访问。CSX(片选，LOW有效）被用来使能或禁止ILI9341芯片的功能
a732538
2022-02-11 06:04:27
对比RGB接口与MCU接口区别
有很大的区别。该模式支持直接进行动画显示的功能，它提供了一个对MCU接口最小的改动，实现动画显示的解决方案。在这种模式下，内部的显示操作与外部VSYNC信号同步。可以实现比内部操作更高的速率的动画显示
laisvl
2020-10-09 09:57:36
RGB接口和MCU接口对比分析
两个接口有很大的区别。该模式支持直接进行动画显示的功能，它提供了一个对MCU接口最小的改动，实现动画显示的解决方案。在这种模式下，内部的显示操作与外部VSYNC信号同步。可以实现比内部操作更高的速率
elecfans小能手
2020-08-06 10:07:08
如何实现Reg istered SDRAM接口电路的设计？
如何实现Reg istered SDRAM接口电路的设计？Reg istered SDRAM的工作原理是什么？Registered SDRAM接口电路的原理设计与布局布线规则是什么？
wen58452035
2021-04-12 07:10:21

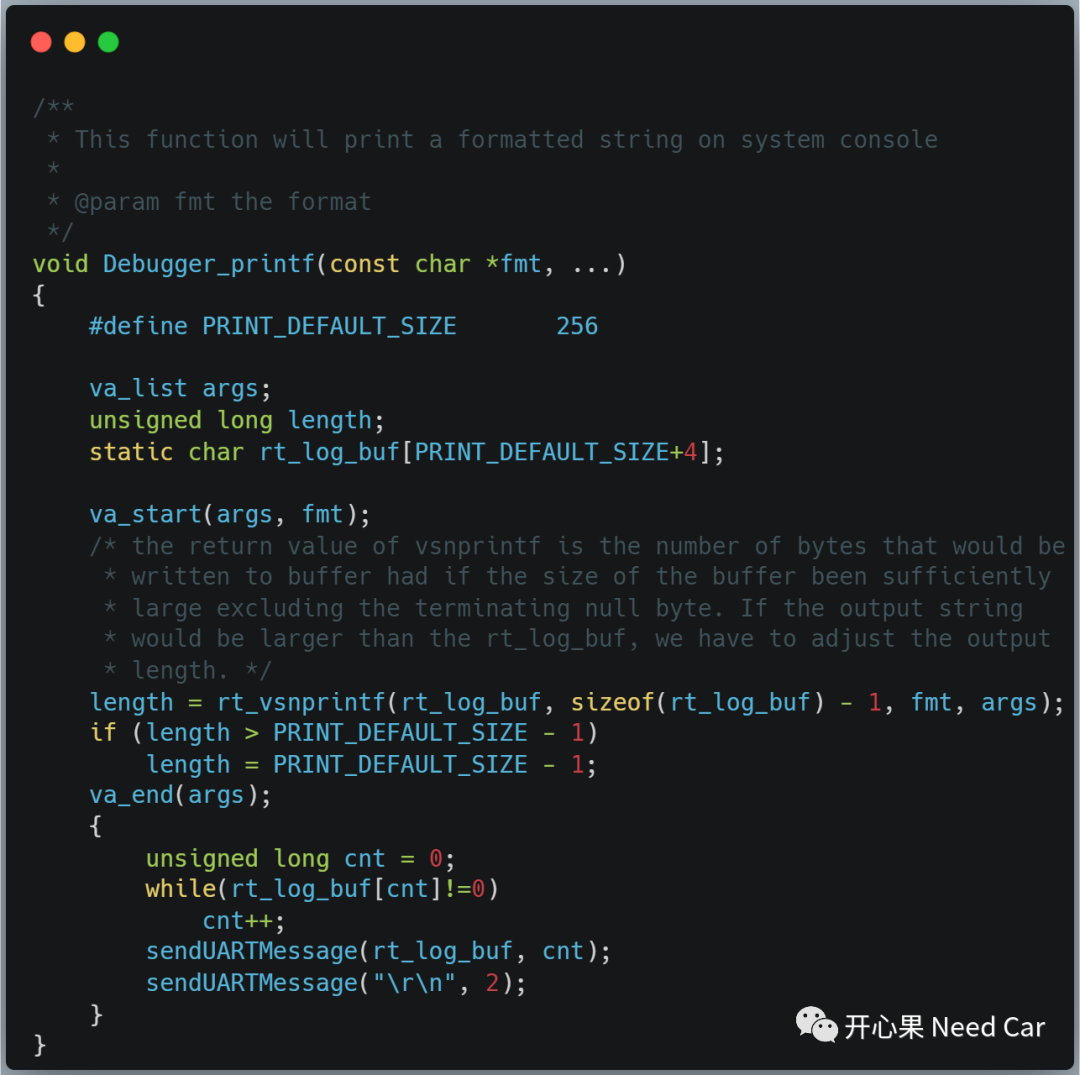

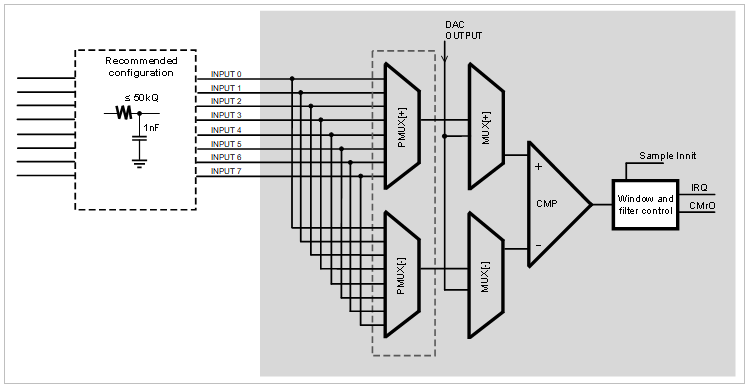

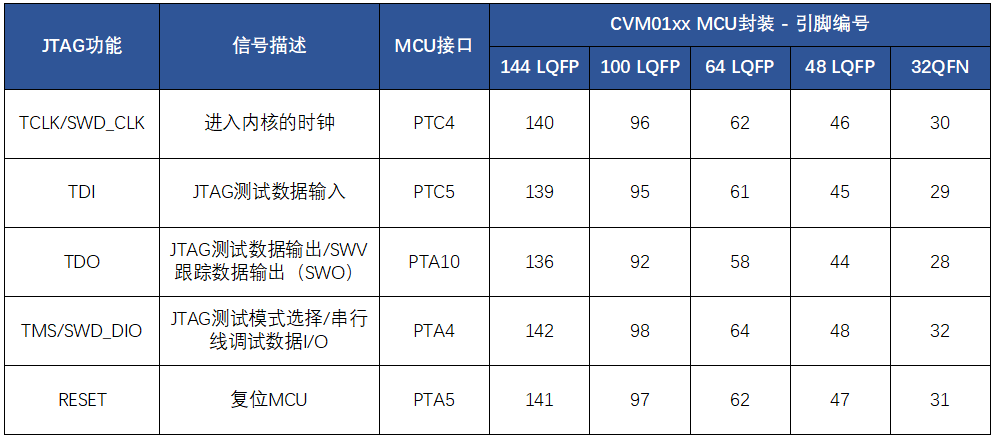

如何实现Printf()接口重定向到UART
车规级MCU开发，不像PC端，包含stdio.h头文件就可以使用Printf()函数。为了实现PC端Printf()接口功能，需要在MCU端实现Printf()接口的"重定向"
2023-10-01 10:13:00
怎么实现基于GAL的VME总线接口电路及程序的设计？
本文采用基于GAL 芯片实现VME 总线接口电路的思路，对VME 总线接口设计问题进行了深入研究。文中通过软件技术实现了VME 总线地址的译码以及数 据读写与中断逻辑控制，有效简化了硬件电路的设计。
djiwqljd
2021-05-28 06:39:41

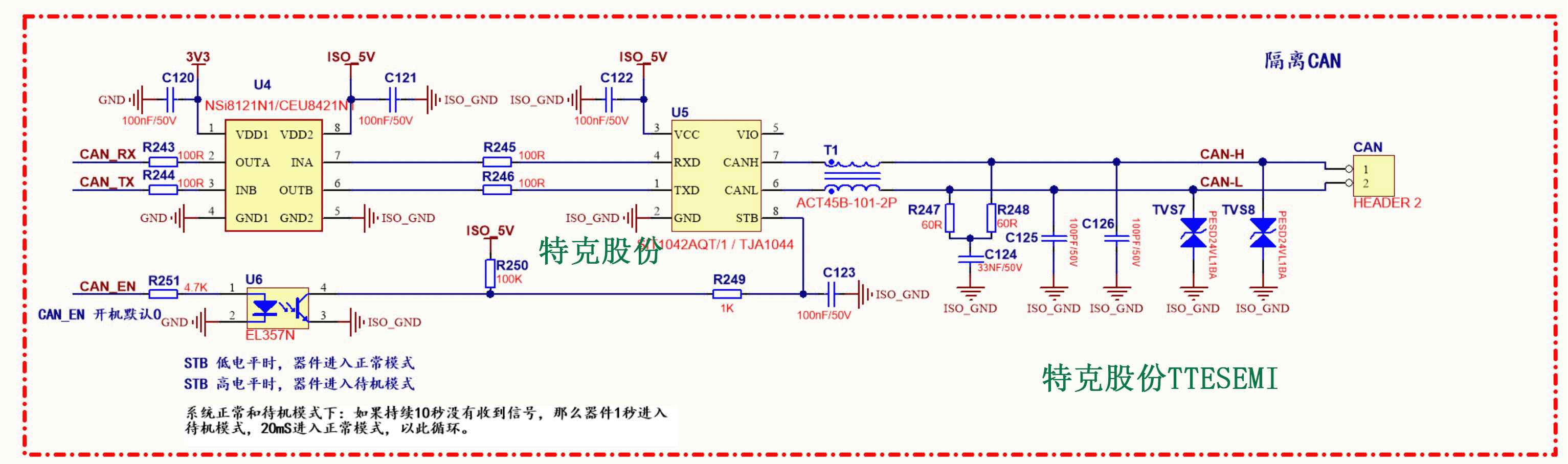

专业锂电池之接口芯片电路设计：唤醒MCU解决方案
锂电池接口电路是整机安全与稳定运行的关键。其可实现防反接、过流、短路、ESD 等多重防护，抑制插拔浪涌与电压波动，稳定充放电工况；同时隔离电源干扰、防止电流倒灌，保护电芯与主板器件，降低损耗、延长
2026-04-29 16:15:29
MCU中RS485接口设计资料分享
工作在半双工模式，因此发送和接收的方向切换是设计过程中的一个重要问题。通常的接口电路有以下三种：1)第一种方式是将MCU的UART TXD端通过控制三极管进行信号反转，然后接到Transceiver
csw_ying
2022-02-08 07:44:02
MCU接口与RGB接口有哪些不同呢
概况来讲，RGB驱动需要的硬件条件高，比如用STM32F429的LTDC+DMA2D模块，外加SDRAM作为显存。而MCU接口，STM32F407系列的控制器就整合了这个模块，包含6800和8080
doublelove
2021-11-03 08:24:55
MCU外围电路说明
一、MCU外围电路说明在原来设计的STM32F103RCT6核心板的基础上制作一块带有按键、显示接口（有的需要）和AD9850模块接口。
yu1004402274
2021-11-10 06:28:48
通过FPGA实现温控电路接口及其与DSP通信接口的设计
，数字控制信号经过 DA转换后输出模拟控制电压到后端控制电路，实现对七路温度的闭环控制。 4.FPGA与外围电路之间的通信接口 FPGA与外围电路之间的通信接口主要包括与温度传感器，DSP，232接口
王小琳子
2020-08-19 09:29:48

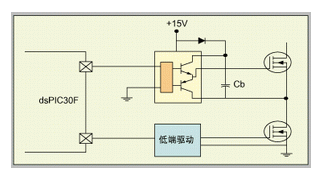

基于功率驱动器件和MCU/DSC的接口电路设计
本文介绍了一些方法和技巧，可将MCU或DSC的逻辑层输入/输出口(I/O)与功率电子驱动电路接口，并讲述了如何正确地进行相关硬件及软件开发的方法。 在进行MCU或DSC的逻辑层输入/输出口(I/O
胡bbs2
2019-05-27 05:00:03
MCU或DSC的逻辑层输入输出口与功率电子驱动电路的接口设计
电源级电路需要一个栅极驱动接口电路，该电路至少应具备以下功能：1. 将MCU的逻辑输出电平进行转换，在晶体管的栅极和源极间提供一个10-15V的电平。2. 在晶体管的开通和关断时提供足够大的驱动电流，以克服米勒电容的影响。
2019-10-14 15:25:34
基于GAL芯片实现VME总线接口电路的设计流程概述
基于VME 总线的信号采集模块时，首先必须考虑和解决的是 与VME 总线的接口问题。本文采用基于GAL 芯片实现VME 总线接口电路的思路，对VME 总线接口设计问题进行了深入研究。文中通过软件技术实现了VME 总线地址的译码以及数 据读写与中断逻辑控制，有效简化了硬件电路的设计。
2020-01-19 16:37:00
能否用MCU访问非标准SPI接口？
(SPI)或某种串行接口，用以与包括微控制器单元(MCU)、DSP和FPGA在内的控制器进行通信。控制器写入或读取ADC内部寄存器并读取转换码。SPI的印刷电路板(PCB)布线简单，并且有比并...
小萃米
2021-11-04 06:13:15

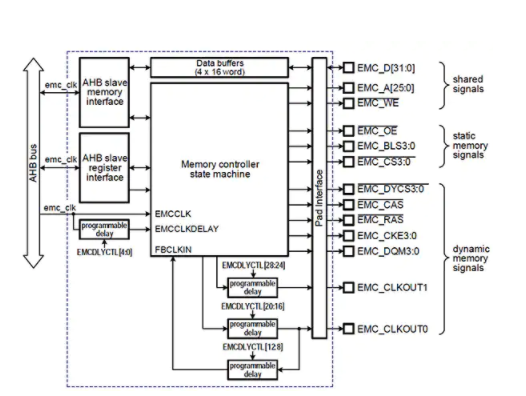

带你回顾MCU上可用的外部存储器接口配置
