好的，关于 PCB 上的弹簧触摸按键（Spring Touch Button）的封装设计，以下是关键要点和信息（中文）：
核心概念：
这种按键利用一个导电弹簧作为触摸感应电极和物理按压反馈元件。弹簧通常一端焊接在PCB焊盘上，另一端悬空或接触外壳导柱。触摸或按压弹簧改变其与参考地之间的电容，被触摸感应芯片（如电容式触摸传感器）检测到。
封装设计关键要素：
-
弹簧选择与规格：
- 类型： 常用压缩弹簧（圆柱螺旋弹簧）。
- 材质： 导电不锈钢（如SUS 304, SUS 316）最常见，确保良好导电性和弹性。
- 尺寸：
- 线径： 影响弹簧强度和手感（通常 0.3mm - 0.8mm）。
- 外径： 决定焊盘大小和按键占用空间（常见 3mm - 8mm）。
- 自由长度： 影响按键行程和按压手感（根据设计需求设定）。
- 圈数： 影响弹力曲线。
- 端部处理： 焊接端通常要求打磨平或设计成便于焊接的形状（如略微收拢或加一个小平面）。
-
PCB 焊盘设计：
- 形状： 圆形最常见，尺寸需略大于弹簧线径或焊接端直径，确保焊接可靠。例如，弹簧焊接端直径0.8mm，焊盘直径1.2mm - 1.6mm。
- 大小： 足够容纳弹簧焊接端并提供良好焊接浸润。太小焊接困难且易虚焊；太大影响感应灵敏度并增加寄生电容。
- 顶层/底层： 通常只在顶层（弹簧焊接面）放置焊盘。不需要开窗（Solder Mask Opening）覆盖焊盘，确保焊锡能良好浸润弹簧末端。焊盘的阻焊开窗是必要的。
- 连接到触摸芯片： 焊盘必须通过PCB走线连接到触摸感应芯片的对应感应通道（Input Channel）。
- 间距： 多个弹簧按键之间要保持足够距离（通常大于弹簧直径），防止信号串扰（Crosstalk）。
-
感应区域与接地设计：
- 弹簧作为电极： 弹簧本身是主要的感应电极。其悬空部分与周围环境（包括用户手指和参考地平面）形成电场。
- 接地平面：
- 在弹簧焊盘周围需要设置良好的接地铜箔（GND Plane）。
- 关键： 接地平面与弹簧焊盘之间需要保持一定的空隙（Clearance）。这个间隙是形成电容变化的关键区域！手指触摸会改变这个区域的电场。
- 间隙尺寸： 典型间隙宽度在 0.5mm - 1.5mm 之间。具体值需要通过实验或仿真确定，对灵敏度影响很大。间隙太小寄生电容大，灵敏度低；间隙太大电场弱，灵敏度也差。
- 接地网格（Guard Ring）： 在感应焊盘（弹簧焊点）周围布置一圈环形接地走线（有时做成网格状），并将其连接到触摸芯片的Shield引脚（如果有），能有效屏蔽外部噪声和提高抗干扰能力。
-
机械固定与支撑：
- 弹簧定位： PCB焊盘提供电气连接和部分机械固定。
- 外壳支撑： 弹簧顶部通常需要一个导柱（Plunger）或按键帽来引导按压方向和提供舒适的按压面（位于外壳上）。导柱与弹簧末端接触或轻微预压。
- 限位结构： 外壳需要有结构防止弹簧过度压缩（过行程）导致永久变形或损坏PCB焊盘。
- 高度控制： 外壳和PCB的设计要确保弹簧在自由状态下处于正确的高度，按压时有合适的行程。
-
触摸感应芯片相关：
- 通道配置： 确保触摸芯片有足够通道，且每个弹簧按键连接到一个独立的感应通道。
- 灵敏度调节： 触摸芯片固件需要针对每个弹簧按键调整灵敏度阈值（Touch Threshold）等参数，因为寄生电容可能不同。
- 滤波与去抖： 芯片固件需实现合适的滤波和去抖算法，防止误触发（如振动引起）。
封装设计流程建议：
- 确定弹簧规格： 根据手感、行程、空间要求选择合适的弹簧。
- 设计焊盘： 根据弹簧焊接端尺寸设计焊盘形状和大小（无阻焊开窗）。
- 布局： 在PCB上放置焊盘，考虑与其他元件、走线和外壳的配合。
- 设计接地： 在弹簧焊盘周围绘制接地铜箔，精确控制间隙大小。强烈建议添加Guard Ring。
- 布线： 将焊盘连接到触摸芯片的感应通道引脚。
- 3D 检查： 使用弹簧的3D模型（如有）和外壳模型进行装配检查，确保高度、行程、限位合理，无干涉。
- DFM/DFA 检查： 确保设计符合制造和装配要求（如焊接工艺）。
- 灵敏度预估与调试： 基于设计预估寄生电容，预留固件调试空间。
重要提示：
- 间隙是关键： 焊盘与周围接地平面之间的间隙宽度对电容变化量（灵敏度）影响最大，务必仔细设计和验证。
- 弹簧是电极： 整个导电弹簧参与感应，设计时要考虑其空间位置与周围导体的关系。
- 寄生电容： 弹簧、焊盘、走线对地的固有电容越小，灵敏度通常越高。精简走线长度、优化间隙有助于降低寄生电容。
- 一致性： 多个按键的弹簧规格、焊接质量、间隙大小要保持一致，以保证按键手感灵敏度的均匀性。
- 外壳影响： 外壳材料（尤其是非金属部分的介电常数）和结构（如按键帽厚度、导柱材料）会显著影响触摸灵敏度和手感，需要协同设计。
- ESD保护： 对于暴露在外的弹簧按键，需要考虑ESD保护设计（如TVS管），防止静电损坏触摸芯片。
总结：
设计PCB弹簧触摸按键封装的核心在于：
- 选择合适的导电弹簧。
- 设计合适的焊接焊盘（大小、形状、无阻焊开窗）。
- 严格控制焊盘与周围接地平面间的间隙。
- 添加保护环（Guard Ring）提高抗干扰性。
- 合理布线连接至触摸芯片。
- 协同设计外壳结构提供机械支撑和限位。
务必在打样后进行实际的触摸灵敏度和手感测试，并根据测试结果调整间隙、弹簧参数或固件设置。
触摸开关弹簧的工作原理是什么
触摸开关弹簧的工作原理涉及到机械工程、电子工程和材料科学等多个领域。 触摸开关弹簧的工作原理概述 1. 机械结构 触摸开关通常由以下几个部分组成： 弹簧 ：提供必要的弹性力，使开关在未被触摸时保持在
2024-09-11 14:58:19
触摸按键电路原理图 基于分立器件的触摸按键电路设计
很多小家电都有触摸按键功能，在一些销量大的低成本家电上经常使用分立器件来实现触摸按键功能，常见的如电磁炉产品，经常会见到这种由分立器件组成的触摸电路。下图是常见的触摸弹簧。
2023-07-31 12:24:39
触摸按键的工作原理是什么
触摸按键技术是现代电子设备中常见的一种交互方式，它允许用户通过触摸屏幕上的虚拟按键来控制设备的功能。这种技术的发展和应用已经深入到我们生活的方方面面，从智能手机、平板电脑到家用电器等，都可以看到触摸
2024-02-04 14:27:20
触摸按键PCB设计要点相关资料推荐
文章目录触摸按键PCB设计要点E85F3204PCB demo1.布局要求2.电源要求3.触控布线要求4.按键感应盘的选择5.TK形状6.TK尺寸7.TK Pad 之间距离8.触摸面板选择9.ITO
发烧友推温针
2021-11-10 09:31:05
应用笔记：触摸按键设计要点
在我们的日常生活中，电容式触摸控制无处不在。空气炸锅、洗衣机、空调、遥控器等家用电器都会用到电容式触摸按键。传统的机械按键时间一长触点就容易接触不良，造成按键失灵。相比于机械按键，电容式触摸按键不仅寿命长、操作方便而且具有防水和强抗干扰能力，增强了用户的交互式体验感。
2022-12-09 10:35:01
VK3601触摸芯片具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作
产品品牌：永嘉微电/VINKA 产品型号：VK3601 封装形式：SOT23-6 产品年份：新年份 概述： VK3601具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高
2023-06-07 17:07:28
单片机的GPIO如何实现触摸按键的功能呢？
单片机的GPIO如何实现触摸按键的功能呢？ 触摸按键是一种使用触摸电容技术实现的按键，它通过利用人体的电容来实现按键的检测和触发。在单片机中实现触摸按键功能需要使用特定的引脚和软件算法来进行
2023-12-07 11:43:10

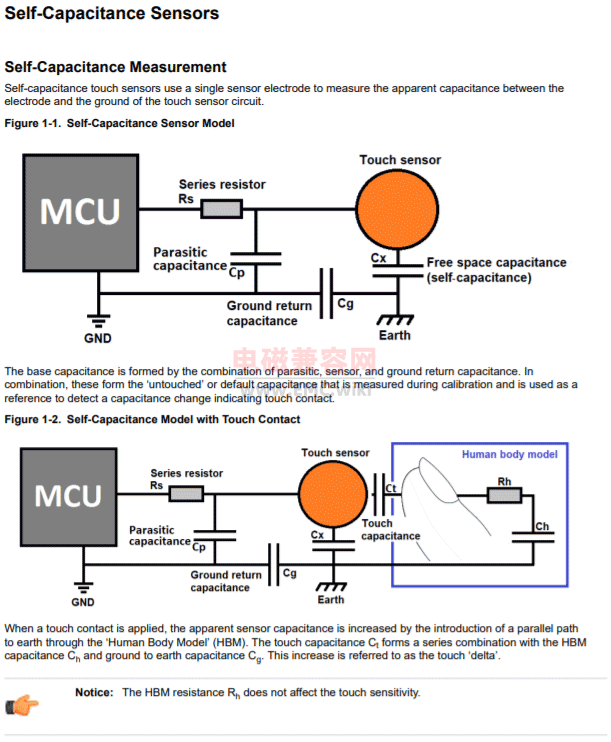

电容触摸按键的工作原理以及应用分析
由于触摸按键具有简洁，精美，使得产品看起来更加时尚，更容易获取当今客户的青睐，因而，越来越多的产品采用触摸按键来代替机械按键。
2020-04-20 10:05:28
电容式触摸按键的设计要点
在我们的日常生活中，电容式触摸控制无处不在。空气炸锅、洗衣机、空调、遥控器等家用电器都会用到电容式触摸按键。传统的机械按键时间一长触点就容易接触不良，造成按键失灵。相比于机械按键，电容式触摸按键不仅寿命长、操作方便而且具有防水和强抗干扰能力，增强了用户的交互式体验感。
2022-12-27 11:23:04
VK3603 ESOP8具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作,触摸触控检测芯片
产品品牌：永嘉微电/VINKA 产品型号：VK3603 封装形式：ESOP8 概述： VK3603 ESOP8具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅
2023-08-16 09:45:16
触摸感应芯片原厂低电流多按键触摸芯片VKD104CR
产品型号： VKD104CR 产品品牌：永嘉微电 /VINKA 封装形式： SOP8 产品年份：新年份 VKD104CR具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高
2025-01-14 17:53:25
VKD233HH单按键触摸检测芯片概述及特点
VKD233HH是单按键触摸检测芯片，此触摸按键检测芯片内建稳压电路，提供稳定电压给触摸感应电路使用，稳定的触摸检测效果可以广泛满足不同应用的需求，取代按钮按键。工作电压为2.4v-5.5v，可由
2022-07-15 16:46:32

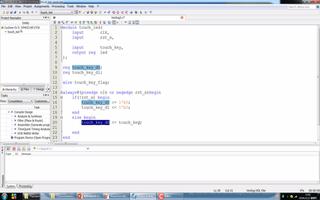

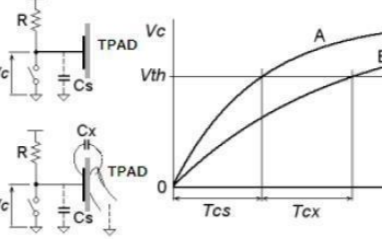

正点原子开拓者FPGA视频：触摸按键控制LED实验
触摸按键是多媒体技术的新应用。而且触摸按键拥有坚固耐用，节省空间，操作方便等优点。具体来说，触摸按键可以分为四大类 电阻 式， 电容 式，表面声波感应按键，红外线感应按键。而目前大部分的智能机都是采用电容式触摸按键。
2019-09-19 07:08:00
最新超小型弹簧夹怎样释放更多PCB空间
该弹簧夹采用闭环端子设计，保持力更好、电流容量更高(1.5A) ，节省宝贵的PCB空间的同时，实现印刷电路板 (PCB)之间的可靠连接。特殊的防刮设计有利于避免弹簧夹在组装过程中被操作员手套钩住，从而提高产线组装效率。
2019-08-16 18:30:00

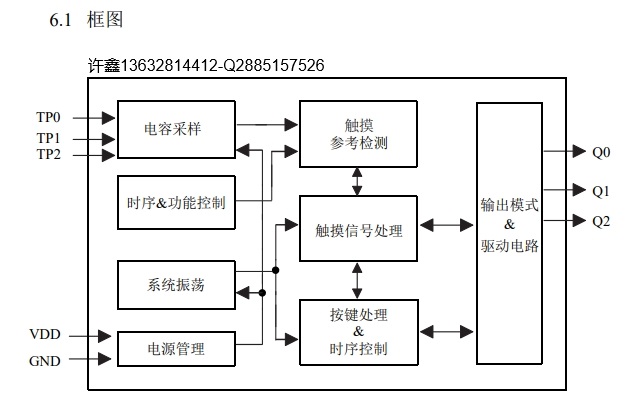

低电流3按键触摸VKD104CR-3H工控触摸感应芯片
VKD104CR-3H是3通道触摸检测芯片，功耗低、工作电压范 围宽以及稳定的触摸检测效果可以广泛的满足不同应用的需 求，此触摸检测芯片是专为取代传统按键而设计，内建稳压 电路，提供稳定电压给触摸
2025-07-07 09:55:42
防干扰多按键触摸触控检测芯片工控触摸检测芯片VK3610I
VK3610I具有10个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了I2C输出功能，1个INT中断输出脚，单键输出
2023-08-15 15:09:42
使用电容触摸方案同样可以通过电梯行业对按键的测试要求
功能，当按键被按下时触发微动开关输出信号给主板，当按键被释放时通过内部弹簧和机械机构实现回弹。传统机械式按键其成本很大一部分是花在模具上，所以如果要更改按键外观，比如外观形状（圆形，方形或者长条形
2021-12-28 17:51:38
电容触摸按键在电梯行业的应用
结构来实现按键功能，当按键被按下时触发微动开关输出信号给主板，当按键被释放时通过内部弹簧和机械机构实现回弹。传统机械式按键其成本很大一部分是花在模具上，所以如果要更改按键外观，比如外观形状（圆形，方形
fgdfdzdg
2022-11-11 07:38:09

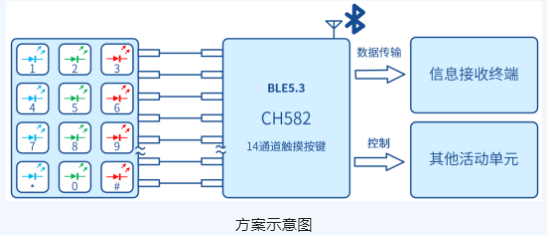

国产低功耗蓝牙适用于蓝牙门锁的紧凑触摸按键方案
电容式触摸按键较传统机械按键寿命长、成本低，具有结构简单、外形美观、耐磨损等优点，已逐渐成为智能门锁等无线触摸应用的主流解决方案。基于青稞RISC-V内核的CH583/2蓝牙SoC集成新一代触摸按键，配套触摸按键库，支持驱动屏蔽功能。
2023-02-01 17:31:23

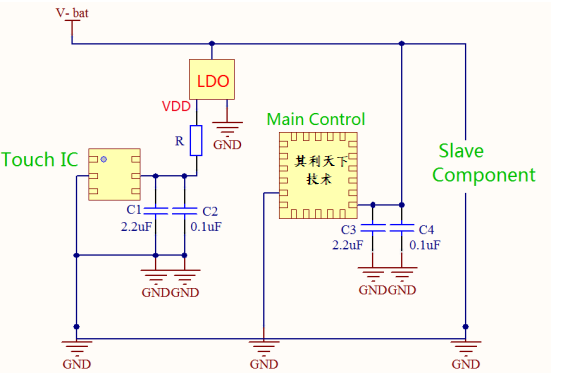

低功耗单按键触摸检测芯片的特点介绍
VKD233HH 是单按键触摸检测芯片， 此触摸检测芯片内建稳压电路， 提供稳定的电压给触摸感应电路使用， 稳定的触摸检测效果可以广泛的满足不同应用的需求，此触摸检测芯片是专为取代传统按键而设
2022-05-10 14:16:42

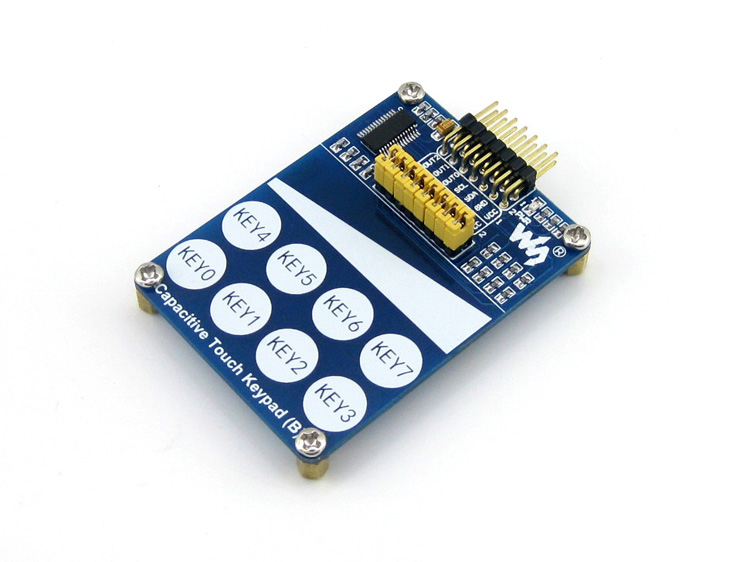

微雪电子电容触摸 按键模块简介
电容按键模块 I2C 或 I/O接口 8个按键 1个滑条 取代传统按钮 电容式触摸按键 可自动校准 型号 Capacitive Touch Keypad (B)
2019-12-30 09:36:16
电容感应式-触摸按键-触摸芯片-辐射干扰解决方案
拥有电容感应式触摸按键设备会发出可导致电磁兼容性(EMC)问题的辐射，可使用下列方法来降低辐射干扰。接地层：通常情况下，在 PCB 板上正确放置接地层会降低 RF 辐射和干扰。但是，接近电容触摸
2023-04-10 09:55:20

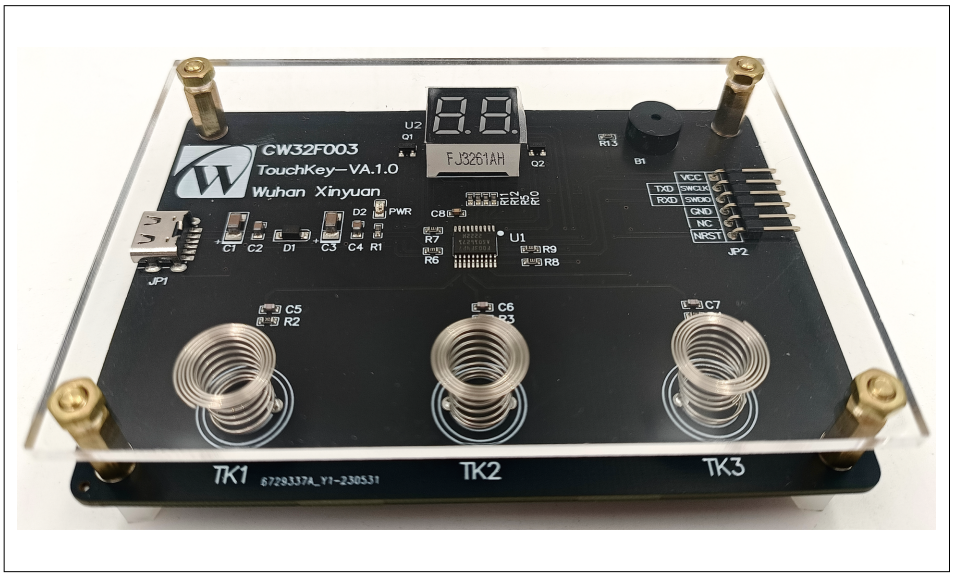

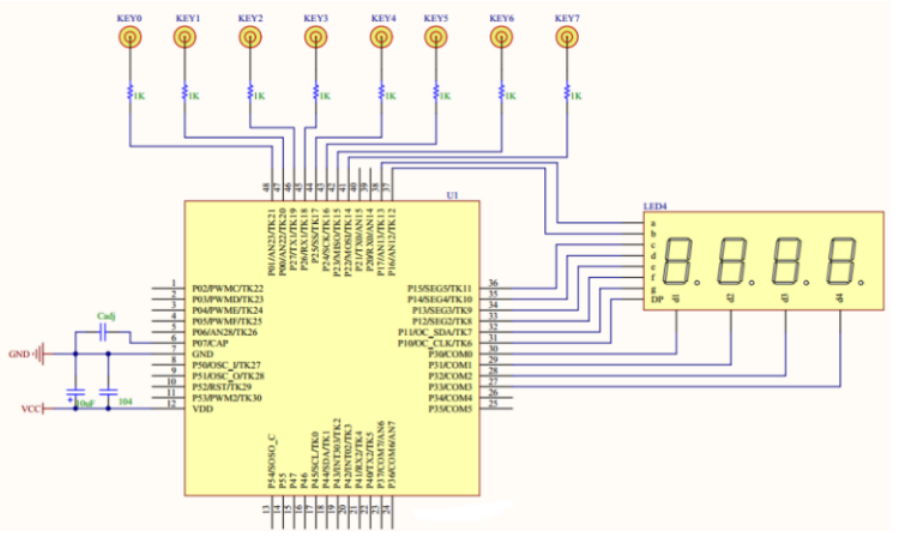

【应用笔记】CW32 电容式触摸按键设计指南
