PCB铜线的载流量（电流承载能力）没有一个单一的固定值，因为它取决于多个关键因素。以下是决定PCB走线载流量的主要因素和相关要点（基于业界广泛参考的IPC-2152标准）：
-
铜箔厚度：
- 这是PCB制造时定义的关键参数，常用单位是盎司/平方英尺 (oz/ft²)。
- 常见厚度：0.5 oz， 1 oz (35μm)， 2 oz (70μm)， 3 oz (105μm) 等。
- 铜箔越厚，载流量越大。
-
走线宽度：
- 走线的宽度直接影响其横截面积。
- 走线越宽，载流量越大。
- 宽度通常在PCB设计软件（如KiCad, Altium, Eagle）中设置。
-
允许的最大温升：
- 这是最关键的因素之一！ 指的是当电流流过走线时，你允许它比环境温度升高多少度 (°C)。
- 温升越高，允许的载流量越大，但过高的温度会损坏铜箔、焊盘、元器件或基板材料。
- 常见设计目标温升：
- 10°C: 较保守，温升低，可靠性高。
- 20°C: 常用平衡点。
- 30°C: 允许更大电流，但温升较高。
ΔT通常指高于环境温度的温升。
-
PCB层的位置：
- 外层走线： 暴露在空气中，散热相对较好，载流量比同等尺寸的内层走线高。
- 内层走线： 夹在绝缘材料（FR4等）中间，散热条件差，载流量低。
-
电流类型：
- 直流电流： 计算相对直接。
- 交流电流： 需要考虑趋肤效应（高频时电流主要分布在导体表面），有效载流量会降低，尤其是在高频下。
常用估算方法（基于IPC-2152）：
业界最权威的参考是IPC-2152标准（《印制板设计时电流容量标准》）。它提供了详细的图表和公式，用于计算不同条件下（铜厚、宽度、温升、内外层）的载流量。
简化估算参考（经验法则/近似值 - 需谨慎使用且仅作初步参考）：
下表提供了一个基于1 oz (35μm) 铜厚、外层走线、10°C 温升的极其粗略的载流量估算范围。强烈建议使用专业工具或IPC-2152图表进行实际设计！
| 走线宽度 (mm) | 走线宽度 (mil) | 大致载流量范围 (A) | 说明 |
|---|---|---|---|
| 0.25 | 10 | 0.5 - 0.8 | 非常窄，仅限极小信号电流 |
| 0.5 | 20 | 1.0 - 1.5 | 小信号电流 |
| 1.0 | 40 | 2.0 - 3.0 | 常用信号线 |
| 2.0 | 80 | 4.0 - 6.0 | 常用电源线起点宽度 |
| 3.0 | 120 | 6.0 - 9.0 | 中等电流电源线 |
| 4.0 | 160 | 8.0 - 12.0 | |
| 5.0 | 200 | 10.0 - 15.0 | 较大电流 |
| ... | ... | ... | 宽度越大，载流能力越强 |
重要说明：
- 温升影响巨大： 上表基于保守的10°C温升。如果允许温升为20°C，载流量可能提高约50%；允许30°C温升，可能提高约80-100%（具体数值需查表）。务必明确你的设计温升要求！
- 铜厚影响： 铜厚加倍（如从1oz到2oz），在相同宽度和温升下，载流量大致也加倍。
- 内层走线： 在相同条件下，内层走线的载流量大约是外层走线的50%-60%。
- 长度和焊盘： 非常长的走线电阻更大，发热更显著。连接到焊盘或过孔的地方是热点，需特别注意。
- 环境温度： PCB工作的环境温度越高，允许的温升就越小。
- 散热条件： 附近是否有大面积铜箔（铺铜）帮助散热？有无强制风冷？这些都会显著影响实际温升。
- 安全裕量： 设计时务必留有余量（例如，计算值的125%-150%），以应对制造公差、元件参数变化、瞬态过流等不确定因素。
- 过流保护： 即使走线能承受电流，也应设置保险丝或断路器保护电路，防止短路等故障损坏PCB和设备。
如何获取准确值？
- 查阅IPC-2152标准图表： 这是最权威的来源。网上可以找到一些根据该标准生成的简化在线计算器。
- 使用PCB设计软件插件/工具： 许多专业的PCB设计软件（如Altium Designer, KiCad有插件/外部工具）集成了基于IPC-2152的载流量计算器，在设计时即可实时计算。
- 在线计算器： 搜索“PCB trace width calculator”，选择基于IPC-2152标准的可靠计算器（如Saturn PCB Toolkit, EEWeb等）。输入你的参数（电流、允许温升、铜厚、内外层）即可得到所需的最小走线宽度。
总结：
PCB铜线的载流量由铜厚、走线宽度、允许的最大温升、走线位置（内/外层） 共同决定。IPC-2152标准是计算的核心依据。切勿仅凭单一的经验值进行设计，务必使用专业工具或标准图表，并根据具体应用（温升要求、可靠性要求、散热条件）设定合理的参数并留足安全裕量。明确你的设计温升目标和电流需求是准确计算的起点。
PCB电路板设计中开关电源铜线如何布线
PCB电路板设计开关电源铜线路布线需要注意，开关电源是一个电压转换电路，主要工作是升压和降压，广泛应用于现代产品中。由于开关晶体管始终工作在“开”和“关”状态，因此称为开关电源。
2019-08-01 11:41:29
网线黄铜线和紫铜线鉴别
网线黄铜线和紫铜线的鉴别可以从多个方面进行，以下是一些关键的鉴别点： 一、材质成分 黄铜线：黄铜是由铜和锌组成的合金，有时还可能含有其他金属元素。这种合金的成分使得黄铜在物理和化学性质上具有一定
2024-07-24 10:09:17
铜线基础知识科普篇
铜导体种类概述铜导体由单条铜线或多条铜线组成，分别叙述如下：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成
2023-07-31 23:37:19
铜线粗细对电机的影响 变压器的铜线可以做得越粗越好吗？
铜线粗细对电机的影响 变压器的铜线可以做得越粗越好吗？ 铜线的粗细对电机和变压器的性能有着重要的影响。本文将详尽、详实、细致地介绍铜线粗细对电机和变压器的影响，并解释为何不能简单地将铜线做得越粗越好
2023-12-26 14:41:04
电机铜线包与铝线包的区别？如何去区分它们？
的铜线相当于十平方的铝线。这样的话所用铝线直径要比铜线粗，同样的定子线槽铝线会放不下。单位面积的电流量也会不同，铜线大约为每平方毫米能通过5-8A电流，而铝线就要少多了，大概是3-5A了。除了铜线
lining870815844
2023-03-03 14:18:48
铜线焊接机使用注意事项
随着电子技术的不断发展和焊接技术的迅速进步，铜线焊接机的结构也得到了很好的完善和提升，性能更加稳定。人们在铜线焊接的工序上再也不用花费以往那般悠长的时间，现在的人在使用了铜线焊接机之后便能快速的将各类铜线与相匹配的焊件进行焊接，那么铜线焊接机使用注意事项有哪些？下面斯特科技为各位讲解一下吧！
2021-06-10 09:45:45
1.5平方铜线可以带动哪些家电
家用电器标注的一般都是功率值，可以根据公式P=UI计算出电流值，然后再去和电线的载流量进行比较，当然也可以先计算出1.5平方铜线的最大功率值，220*14=3080W。
2020-06-21 09:20:04
如何保证PCB孔铜高可靠？水平沉铜线工艺了解下
的PCB ↓从无铜孔孔壁可以来判断，从上面两张图可以看出，沉铜工艺生产的PCB无铜孔孔壁是基材的颜色（如上方左图），而导电膜工艺生产的PCB无铜孔孔壁处有黑色的膜（如上方右图）。02水平沉铜线，沉铜工艺
jf_32813774
2022-12-02 11:02:20
铜线焊接机的挑选需要考虑什么
铜线焊接机在日常生活当中其实并不多见但是铜线焊接机却给你们带去了许多便利的地方，当人们需要将铜线焊接在一起时就再也不必花费以往那般悠长的时间，现在的人在使用了铜线焊接机之后便能快速的将各类铜线焊接成需要的形态。
2021-05-27 09:08:45
PCB板的线宽、覆铜厚度与通过的电流对应的关系

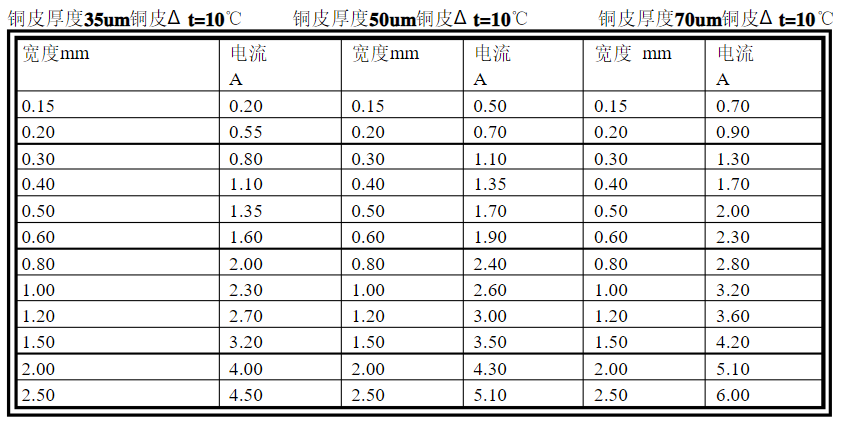

PCB板铜箔宽度、厚度与载流量对照表： 注1：用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。注2： OZ即盎司，本来是重量单位，l0z的铜厚是指将重10Z的铜均匀铺在
