PCB 间隙耐压(也称为电气间隙)是指在印刷电路板上,两个裸露的导电部分(比如焊盘、导线、元器件引脚)之间,穿过空气的最短直线距离所能承受的最大电压而不发生击穿(电弧或漏电流过大)的能力。
这是一个至关重要的安全设计参数,直接影响产品的电气安全性和可靠性。以下是关键点:
-
核心概念:
- 电气间隙: 两个导体之间通过空气的最短距离。这是指“飞弧”可能发生的路径。

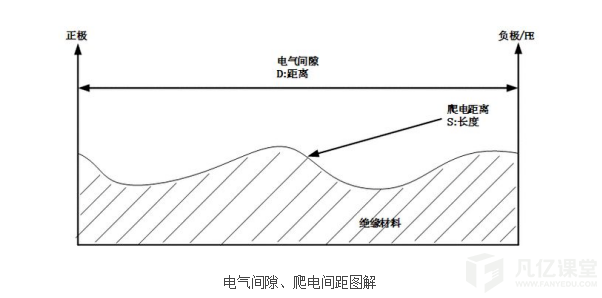

- 相关概念 - 爬电距离: 两个导体之间沿绝缘材料表面的最短距离。这是指漏电流可能发生的路径。两者常一起考虑,但定义不同。
- 耐压: 在该间隙下,绝缘介质(这里是空气)能承受而不被击穿的最高电压。
-
为什么重要?

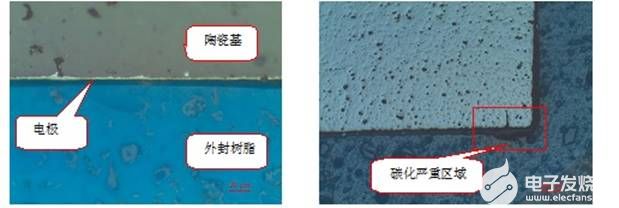

- 防止电弧/电击穿: 当电压过高时,空气可能被电离,在两个导体间产生电弧,导致短路、火灾或元器件损坏。
- 确保电气安全: 符合安全标准和法规(如IEC, UL, GB)的基本要求,防止用户触电风险。
- 保证可靠性: 防止因电压应力导致的意外故障,提高产品寿命。
- 隔离: 在高压和低压电路之间、不同电位之间、输入和输出之间提供必要的电气隔离。
-
影响间隙耐压要求的因素:
- 工作电压: 电路上实际存在的最大持续工作电压(RMS值)和峰值电压(包括瞬态脉冲)。电压越高,所需间隙越大。
- 电压类型: 交流电、直流电、脉冲电压(如开关电源的开关节点)对间隙要求不同。脉冲电压(尤其是高dV/dt)更易导致击穿。
- 污染等级: 电路板所处的环境。
- 等级1(清洁): 密封或受控环境。
- 等级2(一般): 办公室、家用电器等。
- 等级3(工业): 工厂、存在导电粉尘或潮湿的环境。 污染等级越高,对爬电距离的要求越高(表面可能形成漏电通路),对电气间隙的要求也需要相应提高(污染物可能缩短有效间隙或降低介质强度)。
- 材料组别: 对于爬电距离,PCB基材(FR4等)的相比漏电起痕指数会影响要求。对电气间隙本身影响较小,但影响爬电距离。
- 海拔高度: 空气稀薄的高海拔地区绝缘强度下降,需要更大的间隙补偿(通常海拔>2000米需考虑)。
- 过电压类别: 设备预期承受的瞬态过电压等级(如雷击、开关浪涌)。类别越高(如IV类进线设备),对间隙和爬电距离的要求越高。
- 绝缘类型: 功能绝缘、基本绝缘、附加绝缘、加强绝缘或双重绝缘。安全等级越高的绝缘,要求越严格。
-
如何确定所需间隙?
- 查阅标准: 这是最准确的方法。相关国际/国家标准是主要依据:
- IEC 61010-1: 测量、控制和实验室用电气设备的安全。
- IEC 60950-1 / IEC 62368-1: 信息技术设备和音视频设备的安全(前者已逐步被后者替代)。
- IEC 60335-1: 家用电器安全。
- UL 840: 绝缘协调标准(常用作参考)。

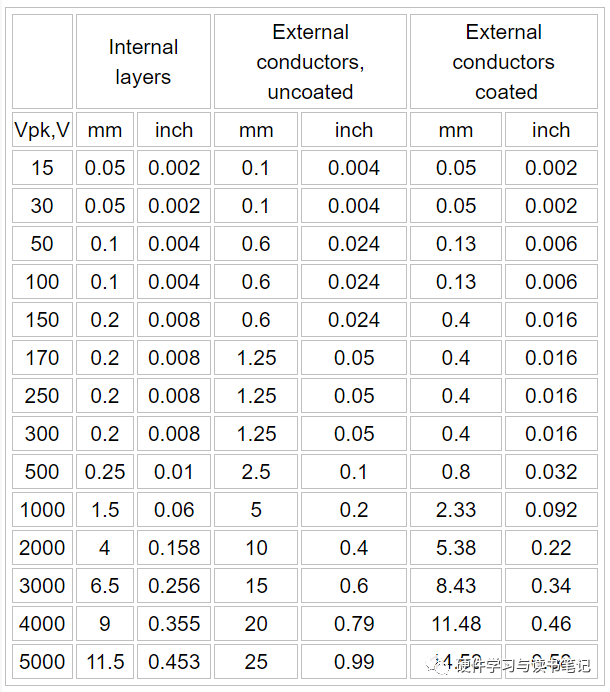

- IPC-2221: PCB设计通用标准,提供了基于电压的经验公式和表格(但最终应以安全标准为准)。
- 标准方法:
- 根据工作电压(RMS、峰值)、污染等级、过电压类别、海拔等信息。
- 在标准附录的表格中查找对应的最小电气间隙值。
- 通常也会同时查找对应的最小爬电距离值(爬电距离要求往往不小于电气间隙要求,且常大于它)。
- 对于加强绝缘,间隙要求通常是基本绝缘的两倍。
- 经验法则(仅作参考,不可替代标准): 在污染等级2、低海拔、非加强绝缘情况下,一个非常粗略的估计是 0.5mm/kV到1mm/kV(基于峰值电压)。但这非常不精确,强烈建议查阅具体适用的标准。
- 查阅标准: 这是最准确的方法。相关国际/国家标准是主要依据:
-
设计要点:
- 明确隔离需求: 识别哪些节点间需要电气隔离以及所需的绝缘等级。
- 计算最大工作电压和峰值电压: 考虑所有正常和异常情况(如启动、关断、负载突变)。开关节点要特别注意峰值和dV/dt。
- 确定污染等级和过电压类别: 评估产品应用环境。
- 查阅适用标准: 根据以上信息查找所需的最小电气间隙。
- 布局设计: 在PCB布线时,严格遵守计算出的最小间隙。使用设计规则检查(DRC)强制约束。
- 开槽: 在高压导体之间开槽(增加爬电距离)或挖槽(增加电气间隙)是常用方法。
- 阻焊层: 不能依赖阻焊层来提供可靠的绝缘保障或增加有效间隙。阻焊层可能被划伤、剥离或存在针孔。间隙应以铜导体间的距离为准(假设阻焊层缺失)。
- 测试: 最终产品需通过耐压测试(Hi-pot测试) 来验证绝缘强度,包括间隙的耐受能力。
总结:
PCB间隙耐压是确保电路板安全可靠运行的关键设计参数。它要求设计师根据电路的实际工作电压、环境条件(污染等级、海拔)、安全绝缘等级以及相关的强制性安全标准(如IEC、UL系列),精确计算并保证导体间有足够的最小空气距离(电气间隙),以防止高压击穿空气导致电弧、短路或触电危险。切勿仅凭经验估计,必须依据具体产品类别所适用的安全标准进行设计。 在设计高压PCB时,务必优先查阅并遵守相关的安全规范。
