以下是 KiCad 7.0 中 PCB 设计规则的详细设置指南（中文版）：
一、进入设计规则设置
- 打开 PCB 文件 → 顶部菜单 工具 (Tools) → 设计规则 (Design Rules) → 设计规则编辑器 (Design Rules Editor)。
二、核心规则设置

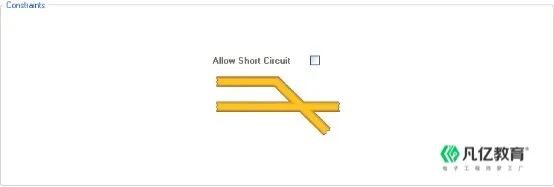

1. 电气规则 (Electrical Rules)
- 安全间距 (Clearance)：
- 设置导线/焊盘/过孔/覆铜之间的最小距离（默认 0.2mm）。
- 支持按网络类别（电源、信号等）设置不同间距。
- 布线宽度 (Track Width)：
- 定义默认线宽（如 0.25mm）。
- 为电源网络（如 12V、GND）设置更大线宽（如 0.5-1mm）。

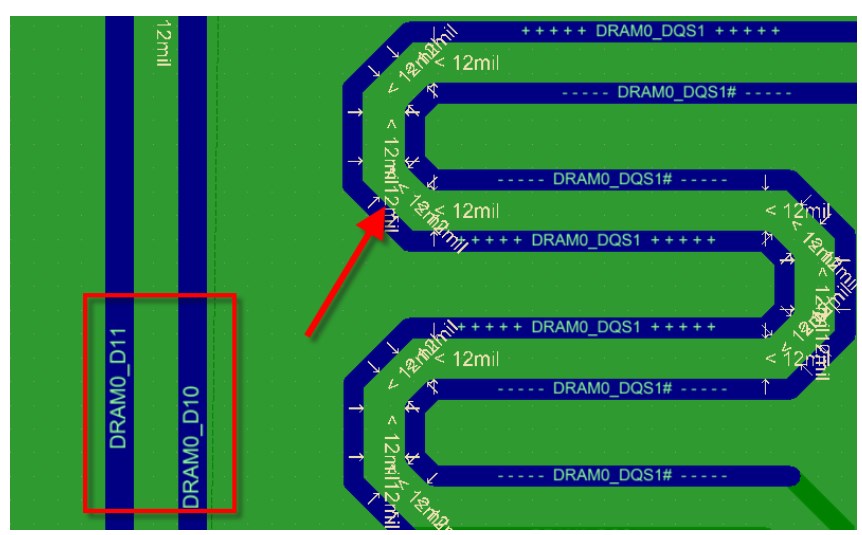

- 差分对 (Differential Pairs)：
- 设置 USB、HDMI 等差分线的线宽/间距（如 0.2mm/0.1mm）。

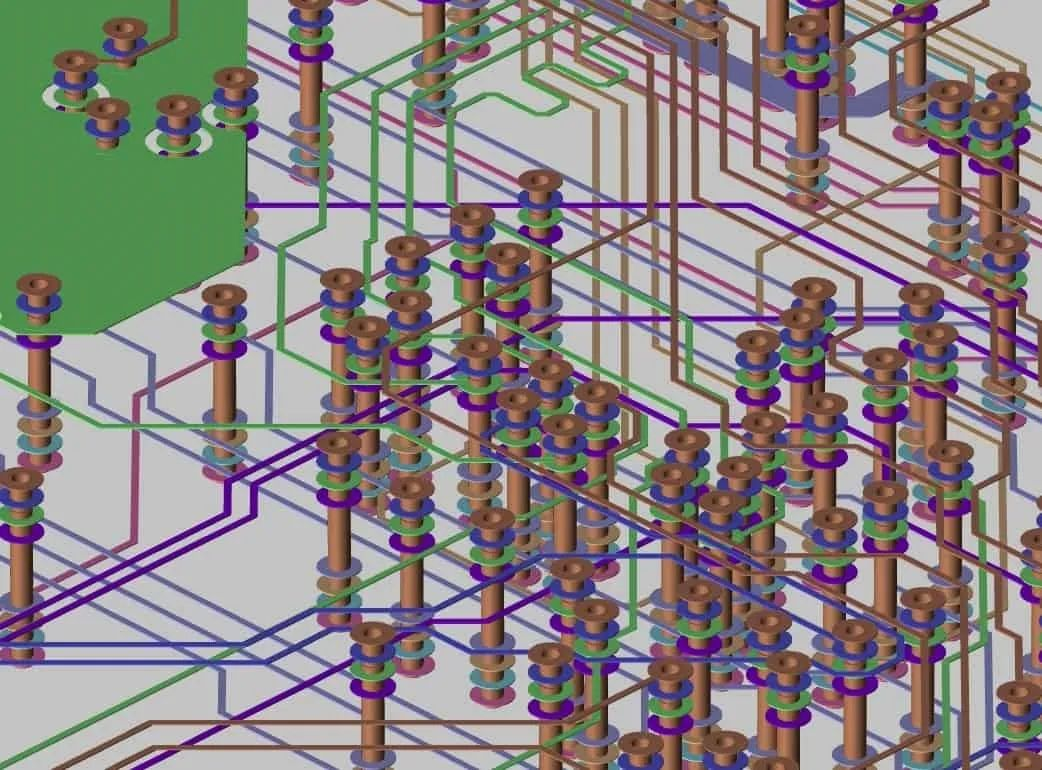

- 过孔尺寸 (Via Sizes)：
- 设置默认过孔（如 0.6mm 孔径，1.2mm 外径）。
- 支持盲埋孔和焊盘栈定义。
2. 物理规则 (Physical Rules)
- 层约束 (Layer Constraints)：
- 指定布线层（如双面板允许 Top/Bottom 层）。
- 禁用特定层布线（如禁止在丝印层走线）。
- 角度控制 (Angle Controls)：
- 设置导线转角模式（45° 或 90°）。
- 敷铜连接 (Copper Pour Connections)：
- 设置焊盘与敷铜的连接方式（十字焊盘/全连接）。
- 调整连接线宽（如 GND 用 0.3mm 十字连接）。
3. 区域规则 (Rule Areas)
- 绘制局部规则区域：
- 点击右侧工具栏 添加规则区域 (Add Rule Area)。
- 在 PCB 上框选特定区域（如 CPU 下方）。
- 为该区域单独设置线宽/间距（如 0.1mm 线宽）。
三、高级规则配置
1. 网络分类 (Net Classes)
- 创建分类：
- 设计规则编辑器 → 网络分类 (Net Classes) → 新建（如 "Power"）。

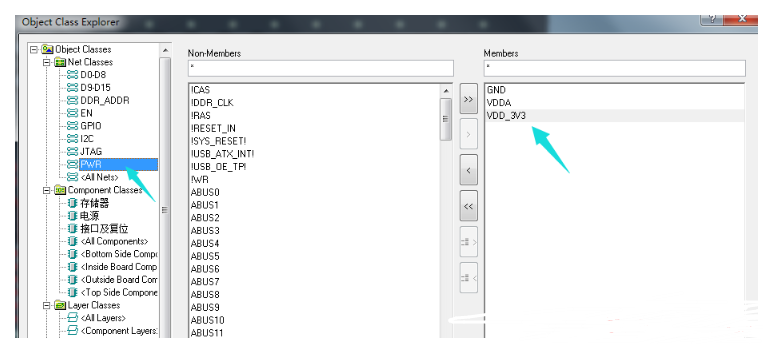

- 分配网络：
- 将 VCC、GND 等网络拖入 "Power" 分类。
- 设置分类规则：
- 在 布线宽度 (Track Width) 中为 "Power" 设置 0.5mm 线宽。
2. 自定义规则 (Custom Rules)
- 语法示例：
(rule "HV_Spacing" // 高压间距规则 (condition "A.NetClass == 'HighVoltage' || B.NetClass == 'HighVoltage'") (constraint clearance (min 1.0mm)) // 最小间距1mm )路径：设计规则编辑器 → 自定义规则 (Custom Rules) → 粘贴代码。
四、规则优先级
当规则冲突时，按以下顺序生效：
- 区域规则 (Rule Areas)
- 网络分类规则 (Net Class Rules)
- 全局规则 (Global Rules)
五、规则检查 (DRC)
- 设置完成后 → 顶部菜单 检查 (Inspect) → 设计规则检查 (DRC)。
- 查看违规标记（红色高亮），按提示修改布线。
六、实用技巧
- 导入/导出规则：
在规则编辑器中使用 保存/加载 按钮复用配置。 - 层叠管理：
菜单 板子设置 (Board Setup) → 图层管理器 (Layer Stack Manager) 设置板材厚度和层数。 - 差分对布线：
选中差分网络 → 右键 布线 → 差分对布线（按Ctrl+Shift+鼠标拖动自动等长调节）。
常见问题
-
规则不生效？
- 检查网络是否已分配至对应分类。
- 确认区域规则未与其他规则冲突。
-
生产限制设置：
- 与 PCB 厂商确认工艺能力（如最小线宽 0.15mm），在规则中提前约束。
⚠️ 注意：KiCad 5 及更早版本需通过 文件 (File) → 板设置 (Board Setup) 修改规则，界面略有差异。建议升级到 KiCad 6/7 体验更完善的规则系统。

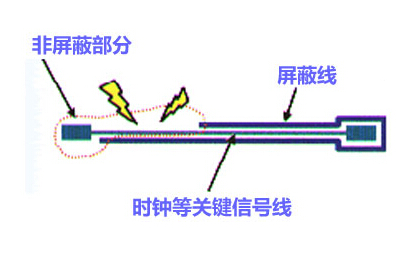

合理的设计规则能显著减少 DRC 错误，提高一次成功率！建议针对高速信号、电源、高频电路单独配置规则。
