ad一个项目里多个pcb

分享:

在一个项目中包含多块PCB是很常见的场景,尤其在复杂的电子产品中。以下是处理这种情况的关键方面、挑战和最佳实践(中文版):


一、 为什么需要多块PCB?

  1. 功能模块化:
    • 不同模块独立设计(如电源板、核心主板、显示板、传感器板)。
    • 提高可维护性、可重用性(模块可单独更换升级)。
  2. 物理尺寸限制:
    • 设备空间有限,无法将所有电路集成到一块大板上。
    • 需要将电路分布在设备的不同位置(如前面板按键板、后部接口板)。
  3. 信号隔离与EMC:
    • 高压电源、强干扰源(电机驱动)与低压敏感电路(MCU、ADC)物理隔离。
    • 减少干扰,提高抗噪能力和安全性。
  4. 散热管理:
    • 高功耗元件集中在一块板上进行专门散热设计(散热器、风道)。
  5. 柔性/刚性结合:
    • 需要动态弯曲的部位(如铰链、旋转部件)使用FPC(柔性电路板),其余用刚性PCB。
  6. 成本优化:
    • 不同规格要求(层数、板材、工艺)的电路分开制造可能更经济。
    • 避免因小部分高要求区域导致整板成本飙升。
  7. 测试与生产:
    • 便于分板测试。简化组装流程(如模块可以先预测试再总装)。

二、 多PCB项目的关键设计挑战

  1. 板间接口定义与连接:
    • 核心挑战! 必须清晰、无歧义地定义各板之间的电气连接(信号、电源、地)。
    • 连接方式: 排针排母、板对板连接器、FPC/FFC软排线、同轴线缆、焊接、压接等。
    • 挑战: 连接器选型(尺寸、引脚数、电流、高速性能、可靠性)、信号完整性、机械稳定性、装配公差。
  2. 全局信号完整性(SI)与电源完整性(PI):
    • 跨板信号(尤其是高速信号)需考虑连接器和线缆引入的阻抗不连续、损耗、串扰、延迟。
    • 电源分配网络需考虑跨板压降、阻抗、去耦电容的整体布局。
  3. 全局电磁兼容性(EMC):
    • 各板之间的电磁干扰(串扰、辐射)需协同考虑。
    • 跨板的接地策略(单点接地?多点接地?混合接地?)对EMC至关重要。
  4. 系统级电源分配与接地:
    • 电源电压的种类、分配路径、转换效率、散热需要整体规划。
    • 全局接地系统的设计是稳定性和EMC的基础。

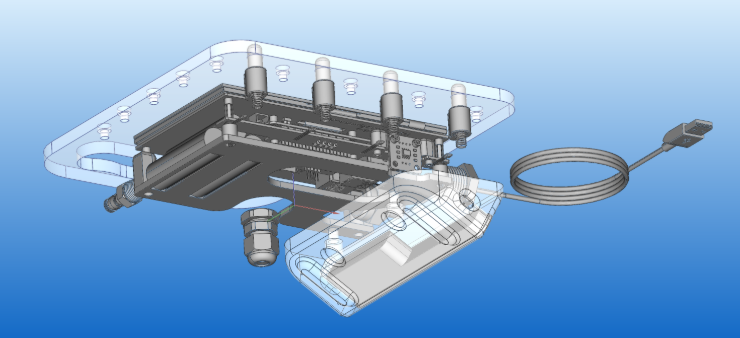

  5. 机械结构协同设计:
    • PCB的形状、尺寸、安装孔位、连接器位置必须与外壳结构精确匹配。
    • 需考虑装配顺序、应力、振动、散热风道。
  6. 版本控制与变更管理:
    • 多块PCB相互关联,修改一块板可能影响其他板的设计(接口定义变更)。
    • 必须严格管理各板的版本和对应的接口文档/BOM。
  7. 测试策略:
    • 需设计单板测试点和接口测试点。
    • 制定分板测试、模块联调和整机测试方案。

三、 多PCB项目的最佳实践

  1. 清晰定义系统架构和接口:
    • 接口控制文档: 创建详细书面文档或电子表格,列出每块板的:
      • 所有输入/输出信号名称、类型(数字、模拟、电源、地)、电平、方向。
      • 连接器型号、引脚定义(针脚分配)。
      • 电源要求(电压、电流、容差、上电时序)。
      • 通信协议(如UART, I2C, SPI, USB, Ethernet - 包括速率、拓扑、终端电阻要求)。
      • 这是项目最重要的文档之一!
  2. 规范化命名与标识:
    • 为每块PCB分配唯一项目编号和版本号。
    • 跨板信号使用一致、清晰的命名规则。
    • 在图纸和文档中明确标注PCB名称(如 PWR-BRD-V1.2, MAIN-CTRL-V2.0)。
  3. 协同设计流程:
    • 原理图设计: 使用支持多图纸/层次化设计的工具。为每块板创建独立原理图,接口部分清晰标注。
    • PCB设计: 单独设计每块板,但必须在同一设计环境中管理接口约束(连接器位置、信号分组、高速规则)。
    • 工具支持: 现代EDA工具(如Altium Designer, Cadence Allegro, Mentor Xpedition)提供多板装配设计、连接器管理、跨板信号检查功能。
  4. 标准化连接器:
    • 在项目内尽可能使用相同型号的连接器(减少BOM种类)。
    • 选择可靠、易采购、满足电气和机械要求的连接器。
    • 考虑防呆设计。
  5. 严谨的接地规划:
    • 根据信号类型和频率,制定系统级接地方案(星形接地?参考平面分割?)。
    • 在接口文档中明确跨板接地线的连接点和方法。
    • 特别注意模拟地、数字地、外壳地、功率地的处理。
  6. 跨板电源设计:
    • 明确电源来源板(如AC/DC模块在PWR板上)和转换路径(如PWR -> MAIN)。
    • 计算跨板压降(尤其在电流较大时),必要时调整线径或增加远端补偿。
    • 考虑电源上电/断电时序,避免闩锁或逻辑错误。
  7. 协同仿真(如适用):
    • 对于关键高速跨板链路,使用SI工具进行系统级仿真(包含PCB、连接器、线缆模型)。
    • 评估电源分配网络的整体阻抗和噪声。
  8. 详细的设计评审:
    • 接口评审: 确保所有工程师对接口定义理解一致。
    • 单板评审: 每块板单独评审。
    • 系统级评审: 重点关注板间交互、SI/PI/EMC、结构、热设计、可制造性、可测试性。
  9. 严格的版本控制:
    • 使用Git或其他版本控制系统管理所有设计文件(原理图、PCB、文档、BOM)。
    • 每次接口变更都必须更新ICD并通知所有相关人员。
    • 发布版本时,明确记录包含哪些PCB的哪个版本。
  10. 考虑可测试性设计:
    • 在各板接口处设置关键的电源、地、状态信号测试点。
    • 设计测试治具(如bed of nails)或预留调试接口(如JTAG)。

四、 关键工具支持

  • EDA工具的多板设计模块: Altium Designer (Multi-board Assembly), Cadence Allegro System Capture / SystemSI, Siemens Xpedition (xPCB Layout/xDM Library)。
  • 接口管理: 专业的ICD管理工具(如Confluence, Excel +版本控制,需求管理工具),或EDA工具集成的接口设计功能。
  • 版本控制: Git, SVN, Perforce + Managed Components (如Altium 365, Cadence CM, Siemens Teamcenter)。
  • 协作平台: Altium 365, Cadence Cloud, Siemens Teamcenter Cloud, PLM/PDM系统。

总结:

成功管理一个包含多块PCB的项目,关键在于:

  1. 极其严谨的接口定义与管理 (ICD)。 这是基石。
  2. 系统级的全局视角。 不能只关注单板性能,必须考虑板间交互(SI/PI/EMC/热/结构)。
  3. 清晰的沟通和协作流程。 确保所有工程师都在同一页面上。
  4. 规范的文档化和版本控制。 避免混乱和错误。
  5. 利用合适的工具链。 支持多板设计、接口管理、协同工作和版本控制。

将多块PCB视为一个有机整体进行规划和设计,而非孤立的个体,是项目成功的关键。接口定义文档(ICD) 是整个项目的核心枢纽,务必投入足够精力确保其准确性和一致性。做好这些,就能有效驾驭复杂系统,避免后期痛苦的调试和返工!
