pcb电镀铜工艺流程

分享:

PCB(印刷电路板)的电镀铜工艺流程是制造多层板、实现孔金属化和线路加厚的关键步骤。其主要目的是在钻孔后的孔壁和非导体表面沉积一层致密、导电性良好的铜层,确保电气互连的可靠性。以下是典型的中文工艺流程:

PCB电镀铜核心工艺流程:

  1. 前处理 (Pre-treatment):

    • 除油/清洁 (Degreasing/Cleaning): 去除钻孔后孔壁和板面上的钻污(树脂残渣)、指纹、油脂和灰尘。通常使用碱性或酸性化学药水,配合物理擦刷或喷淋。
    • 水洗 (Rinsing): 彻底清洗去除残留的清洁药水。
    • 微蚀 (Micro-etching): 轻微腐蚀铜表面(包括外层铜箔和孔内铜环),去除氧化层,形成微观粗糙面,极大提高后续铜层与基材的结合力。常用过硫酸钠(SPS)或硫酸双氧水体系。
    • 水洗 (Rinsing): 彻底清洗去除微蚀药水。
    • 酸浸/活化 (Acid Dip/Activation): 将板子浸入稀硫酸或稀盐酸中,去除微蚀后产生的轻微氧化,保持铜表面的活性和清洁,防止其钝化,为镀铜提供理想表面。同时防止水带入镀槽污染镀液。
  2. 电镀铜 (Electroplating Copper - 核心步骤):

    • 电镀槽 (Electroplating Bath): 板子(作为阴极)浸入含有硫酸铜、硫酸和特定添加剂的酸性镀铜液中。
    • 阳极 (Anode): 通常使用含磷的铜球(磷铜球)。
    • 通电 (Applying Current): 通直流电。阴极(板子)发生还原反应,铜离子(Cu²⁺)在阴极表面得到电子,沉积为金属铜(Cu)。阳极发生氧化反应,铜球溶解补充溶液中的铜离子(Cu²⁺)。
    • 控制参数 (Key Control Parameters): 精确控制电流密度、镀液温度、镀液成分(铜离子浓度、硫酸浓度、添加剂浓度)、搅拌(空气或机械搅拌)、电镀时间等。这些参数直接影响镀层的均匀性、致密度、延展性、厚度和孔内填充效果。
    • 添加剂 (Additives):
      • 光亮剂/加速剂 (Brightener/Accelerator): 促进铜沉积,细化晶粒,使镀层光亮致密。
      • 抑制剂/载运剂 (Suppressor/Carrier): 抑制高电流密度区域的过快沉积,使电流分布更均匀,改善孔内深镀能力。
      • 整平剂 (Leveler): 改善微观平整度,填充微小凹陷。
    • 目标 (Goal): 在孔壁和线路表面沉积一层均匀、致密、延展性好、厚度符合要求(通常孔铜要求≥25μm或1mil)的铜层。尤其要保证孔内铜层(尤其是板中心孔壁)厚度达标(良好的TP值)。
  3. 后处理 (Post-treatment):

    • 回收水洗/溢流水洗 (Drag-out Rinse/Cascade Rinsing): 将带出镀液减至最少并初步清洗。
    • 多级逆流水洗 (Multi-stage Counter-current Rinsing): 彻底清洗去除板面和孔内残留的镀液(主要是硫酸和铜离子),防止污染后续工序和造成腐蚀、氧化。
    • 酸洗 (Acid Rinse, 可选): 用稀硫酸进一步中和去除残留碱性和金属杂质。
    • 最终水洗/DI水洗 (Final Rinse/DI Rinse): 用去离子水进行最终清洗,确保极高洁净度。
    • 干燥 (Drying): 彻底烘干板子,防止水渍和氧化。常用热风干燥或离心甩干。
    • 废液处理 (Waste Treatment): 严格处理所有清洗废水和废镀液,回收铜资源,达标排放。

关键要点与注意事项:

  • 清洁与活化是基础: 前处理的质量直接决定镀铜层与基材的结合力(附着力)。任何残留的油污、氧化物或钝化层都会导致镀层起泡、脱落或空洞。
  • 镀液管理至关重要: 严格控制镀液成分比例(铜、酸、添加剂)、温度、杂质含量(如氯离子、有机污染)。需要定期进行化学分析(如Hull Cell测试)和调整。
  • 电流分布与厚度均匀性: 使用合适的挂具、飞靶设计、辅助阴极或阳极屏蔽,确保板面不同位置(尤其是板边与板中心)和孔内外的电流分布均匀,达到厚度要求。孔铜厚度均匀性(TP值)是衡量电镀品质的核心指标之一。
  • 添加剂平衡: 光亮剂、抑制剂、整平剂需要精确控制比例和补充量,它们共同作用影响镀层物理性能和深镀能力(孔内镀层覆盖能力)。失衡会导致烧焦、发雾、橘皮、空洞等缺陷。
  • 搅拌: 充分的空气搅拌或机械喷射搅拌有助于镀液对流,保持阴极附近铜离子浓度稳定,减少浓差极化,改善孔内电镀效果。
  • 过程监控: 在线监测电流、电压、温度等参数。定期切片检查孔铜厚度、结构、结合力等。
  • 环保要求: 电镀过程会产生含铜、酸的重金属废水,必须严格遵守环保法规进行处理。

常见问题改善方向:

  • 孔铜薄/空洞: 电流密度过低、镀液搅拌不足、添加剂(加速剂)不足、微蚀不足导致结合力差、钻孔质量差(树脂沾污严重)、前处理清洗不佳。
  • 镀层烧焦(暗黑粗糙): 电流密度过高、铜离子浓度低、硫酸浓度高、添加剂(光亮剂)不足、搅拌不良。
  • 镀层发雾/橘皮: 光亮剂过量或分解产物积累、有机污染、镀液温度过低、电流密度低。
  • 镀层脆性大: 有机污染(如过量整平剂)、金属杂质污染。
  • 结合力差(起泡/脱落): 前处理(除油、微蚀)不良、镀前表面钝化或污染、镀液中有机杂质多、电流中断。

这个流程是PCB制造中非常核心且技术含量高的环节,对最终产品的可靠性和良率有决定性影响。

PCB图形电镀工艺流程说明

我们以多层板的工艺流程作为PCB工艺介绍的引线,选择其中的图形电镀工艺进行流程说明

2023-03-07 11:50:54

单双面板生产工艺流程(四):全板电镀与图形电镀

衔接上文,继续为朋友们分享普通单双面板的生产工艺流程。如图,第四道主流程电镀电镀的目的为:适当地加厚孔内与板面的铜厚,使孔金属化,从而实现层间互连。至于其子流程,可以说是非常简单,就2个。【1

jf_32813774 2023-02-10 11:59:46

干货:PCB电镀铜前准备工艺有哪些?

前准备、电镀铜。而电镀铜的好坏,又在很大程度上取决于电镀铜前准备。因此,业内人士往往会把关于 PCB 可靠性的问题,聚焦到电镀铜前准备的部分。目前行业主流的电镀铜前准备工艺,主要有三种:沉铜、黑孔

jf_32813774 2022-06-10 15:53:05

pcb制作工艺流程介绍 简述pcb设计流程

我们以多层板的工艺流程作为PCB工艺介绍的引线,选择其中的图形电镀工艺进行流程说明

2023-07-28 11:22:23

一文读懂电镀铜前准备工艺

前准备、电镀铜。而电镀铜的好坏,又在很大程度上取决于电镀铜前准备。因此,业内人士往往会把关于 PCB 可靠性的问题,聚焦到电镀铜前准备的部分。目前行业主流的电镀铜前准备工艺,主要有三种:沉铜、黑孔

jf_32813774 2022-06-10 15:57:31

PCB电镀工艺流程及具体操作方法

线路板的电镀工艺,大约可以分类:酸性光亮铜电镀电镀镍/金、电镀锡,文章介绍的是关于在线路板加工过程是,电镀工艺的技术以及工艺流程,以及具体操作方法.

2023-02-07 15:27:51

PCB电镀铜故障是由于什么引起的

硫酸铜电镀PCB电镀中占着极为重要的地位,酸铜电镀的好坏直接影响PCB制板电镀铜层的质量和相关机械性能。

2019-08-23 08:52:34

华秋PCB生产工艺分享 | 第四道主流程电镀

衔接上文,继续为朋友们分享普通单双面板的生产工艺流程。如图,第四道主流程电镀电镀的目的为:适当地加厚孔内与板面的铜厚,使孔金属化,从而实现层间互连。至于其子流程,可以说是非常简单,就2个。【1

jf_32813774 2023-02-10 14:05:44

pcb制作的基本工艺流程

PCB的中文名称为印制电路板,也被称为印刷线路板,是重要的电子部件,那么pcb制作的基本工艺流程是什么呢,下面小编就带大家了解一下。 pcb制作的基本工艺流程 pcb制作的基本工艺流程主要是:内层

2021-10-03 17:30:00

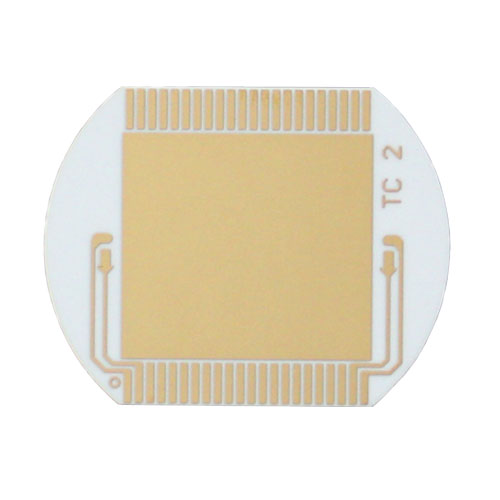

DPC陶瓷基板电镀铜加厚工艺研究
