altium创建pcb封装

在 Altium Designer 中创建 PCB 封装（通常称为“Footprint”）是设计 PCB 流程中的关键步骤。以下是详细的中文步骤指南：

? 核心概念

PCB 封装定义了电子元件（电阻、电容、芯片等）在 PCB 上的物理表现形式，包括：

1. 焊盘 (Pads): 用于焊接元件引脚（通孔或表贴）的铜区域。
2. 轮廓 (Silkscreen / Outline): 丝印层上的元件边界和方向标识。
3. 阻焊 (Solder Mask): 覆盖在焊盘周围非焊接区域的涂层（通常自动生成）。
4. 3D 模型 (3D Model - 可选但推荐): 用于 3D 视图和机械检查。
5. 参考点 (Reference Point / Origin): 封装在 PCB 上放置和旋转的基准点（通常是 1 号焊盘中心或封装几何中心）。
6. 标识符位置 (Designator Location): 元件位号（如 R1, C5, U3）的默认放置位置（通常在轮廓上方）。

? 创建步骤 (在 PCB 库编辑器中)

1. 打开或创建 PCB 库文件 (.PcbLib)

   • 如果已有库：文件(File) > 打开(Open)... 选择你的 .PcbLib 文件。
   • 新建库：文件(File) > 新建(New) > 库(Library) > PCB 元件库(PCB Library)。系统会自动创建一个名为 PcbLib1.PcbLib 的新库并添加一个空白元件 (PCBCOMPONENT_1)。

2. 新建封装 (Footprint)

   • 在 PCB Library 面板（通常在左侧）中：
     • 右键单击库名 -> 新建空白元件(New Blank Component)。
     • 或点击面板顶部的 添加(Add) 按钮。
   • 系统会创建一个新条目（如 PCBCOMPONENT_1）。右键单击它 -> 器件属性(Component Properties) 或按 F11 键。

3. 设置封装属性 (关键步骤!)

   • 在 PCB 库元件(PCB Library Component) 对话框中：
     • 名称 (Name): 非常重要！ 输入清晰、标准的封装名称（如 Resistor_0603, SOIC-8_150mil, QFP-44_0.5mmPitch）。遵循公司或行业命名规范。
     • 描述 (Description): 输入描述性文字（如 “0603 Metric SMD Resistor”, “8-Lead Small Outline IC (150mil Width)”）。
     • 高度 (Height): 输入元件本体最大高度（通常来自数据手册）。这对于 3D 模型和装配检查很重要。
     • 类型 (Type): 通常保持 Standard。对于特殊的机电元件可选其他类型。
     • 层 (Layers): 对于标准表贴(SMD)或通孔(THT)元件，保持 Top Layer。特殊元件（如连接器）可能在机械层定义安装孔。
   • 点击 确定(OK)。

4. 设置工作环境 (可选但推荐)

   • 栅格 (Grid): 按 G 键切换或右键菜单设置栅格大小。设置合适的栅格（如 0.05mm, 0.1mm, 1mil, 5mil）有助于精确定位。
   • 单位 (Units): 按 Q 键在公制(mm)和英制(mil)之间切换。强烈建议根据元件数据手册的单位选择合适的单位绘制。

5. 放置焊盘 (Pads) - 核心步骤

   • 放置焊盘: 放置(Place) > 焊盘(Pad) 或 快捷键 P > P。
   • 编辑焊盘属性 (放置时按 Tab 键或放置后双击):
     • 位置 (Location X/Y): 根据数据手册的焊盘坐标精确定位（参考点在原点！）。
     • 标识符 (Designator): 输入焊盘编号（必须与原理图符号引脚编号一一对应！）。例如 1, A1, GND。
     • 层 (Layer):
       • 通孔焊盘 (Through Hole): 选择 多层面(Multi-Layer)。
       • 表贴焊盘 (SMD): 选择 顶层(Top Layer)（或底层 Bottom Layer 如果是底部元件）。
     • 尺寸和形状 (Size and Shape):
       • 孔尺寸 (Hole Size - 通孔才有): 设置钻孔直径（略大于元件引脚直径）。
       • X/Y 尺寸 (X/Y Size): 设置焊盘在铜层上的宽度和长度（通常比数据手册推荐值稍大以确保焊接可靠性）。
       • 形状 (Shape): 可选矩形(Rectangular)、圆形(Round)、八角形(Octagonal)、自定义(Rounded Rectangle)等。1 号焊盘常用矩形或圆角矩形以标识方向。
     • 焊盘栈 (Pad Stack - 高级): 可单独设置各层（顶层、内层、底层）的焊盘形状和大小（通常不需要）。
     • 阻焊扩展 (Solder Mask Expansion): 通常选择 按规则扩展(From Rule)，让设计规则管理。手动设置时可在此覆盖规则（一般不推荐）。
     • 锡膏扩展 (Paste Mask Expansion): 对于 SMD 焊盘，锡膏层扩展通常设为 按规则扩展(From Rule)。
   • 放置所有焊盘: 重复放置和属性设置，确保每个焊盘的位置、编号、类型（通孔/SMD）和尺寸都严格符合数据手册要求。仔细核对间距(Pitch)和布局！

6. 绘制轮廓线 (丝印层 - Top Overlay)

   • 切换到 Top Overlay 层。
   • 放置(Place) > 走线(Line) 或 快捷键 P > L。
   • 绘制元件本体轮廓。通常是矩形（芯片）或特定形状（连接器）。轮廓不应覆盖焊盘！ 保持与焊盘边缘有适当间距（如 0.1-0.2mm）。
   • 添加方向标识：
     • 在 1 号焊盘附近放置一个小圆点、凹槽标记或斜角。
     • 常用方法：在轮廓一角画一个小圆圈或小短线。
   • 设置线宽: 丝印线宽通常为 0.15mm (6mil) 或 0.2mm (8mil)。双击线段设置宽度。

7. 添加标识符位置 (Designator - Top Overlay)

   • 切换到 Top Overlay 层。
   • 放置(Place) > 字符串(String) 或 快捷键 P > S。
   • 按 Tab 编辑属性：
     • 文本 (Text): 输入 .Designator (这是一个特殊字符串，在 PCB 设计中会自动替换为实际的元件位号如 R1)。
     • 层 (Layer): 确保是 Top Overlay。
     • 字体、大小、位置: 选择合适的字体（如 Sans Serif）、高度（如 1mm）和位置（通常放在轮廓上方或左侧开阔处，避免覆盖引脚或轮廓）。
   • 放置字符串。

8. 添加注释 (可选 - Top Overlay)

   • 有时会放置 .Comment 字符串（显示元件的值或型号）或自定义文本（如电压、制造商）。

9. 设置参考原点 (Reference Point / Origin)

   • 极其重要！ 这是放置元件时鼠标的抓取点。
   • 编辑(Edit) > 设置参考点(Set Reference) > 选择：
     • 引脚1(Pin 1)：最常用，将 1 号焊盘中心设为原点。
     • 中心(Center)：将封装几何中心设为原点（复杂或不规则元件时有用）。
     • 位置(Location)：手动在图纸上点击一个位置设为原点。
   • 确保原点设置正确，否则在 PCB 上放置时会偏移。

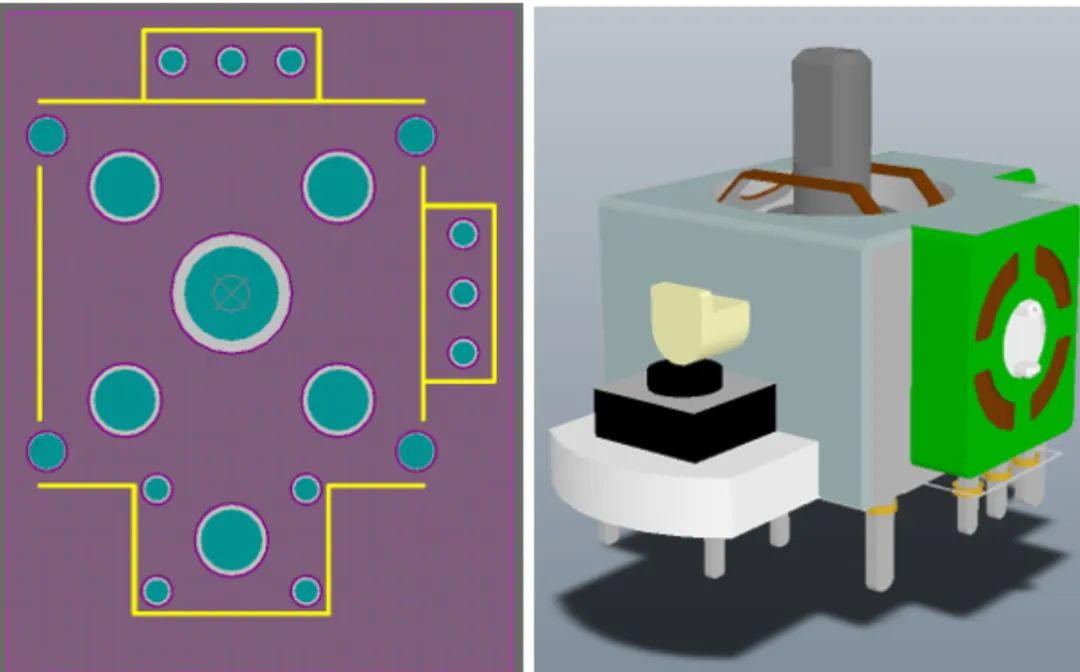

10. 添加 3D 模型 (强烈推荐)

    • 放置(Place) > 3D 元件体(3D Body) 或 快捷键 P > B。
    • 在 3D 体(3D Body) 对话框：
      • 模型类型 (Model Type): 选择 Generic 3D Model（导入外部模型）或 Extruded（拉伸 2D 形状成简单 3D）。
      • 导入模型: 点击 嵌入(Embed) > 从文件...(From File...) 选择 STEP 模型文件(.step / .stp)。
      • 定位: 设置 总偏移(Overall Height)（等于元件高度）。在 3D 模式(3D Mode) 下（按 3 键）调整模型位置（移动(Move) / 旋转(Rotate)），使其焊盘与 PCB 上的焊盘精确对齐（通常是模型底面贴住 Top Surface）。
      • 链接模型 (Link to STEP Model): 如果模型文件位置稳定，可以链接而不是嵌入（减小库文件大小）。
    • 好处: 用于 3D 视图检查元件干涉、生成 STEP 文件供结构工程师使用、增强设计准确性。

11. 检查和验证

    • 使用 报告(Reports) > 器件规则检查(Component Rule Check...) 检查常见错误（焊盘间距过小、缺少标识符、缺少轮廓等）。
    • 人工仔细核对：
      • 对照数据手册检查所有焊盘位置、尺寸、间距。
      • 检查焊盘编号是否正确且唯一。
      • 检查轮廓是否清晰、方向标识是否正确。
      • 检查参考点是否设置在合理位置。
      • 在 3D 视图(3 键)下检查模型是否对齐、高度是否正确。

12. 保存封装

    • 保存 PCB 库文件 (Ctrl+S)。封装信息就存储在这个 .PcbLib 文件中。

添加到集成库 (可选但推荐)

• 将创建好的原理图符号(.SchLib)和对应的 PCB 封装(.PcbLib)添加到同一个集成库项目(.LibPkg) 中。
• 在原理图符号中添加模型(Add Footprint)，链接到这个 PCB 封装。
• 编译(Compile)集成库项目(.LibPkg) 生成 .IntLib 文件，方便管理和复用。

? 重要提示

• 数据手册是唯一权威: 所有尺寸必须以元件制造商提供的最新数据手册(DataSheet)为准。
• 准确性高于一切: 错误的封装会导致元件无法焊接、短路或开路，造成 PCB 报废。
• 命名规范: 清晰一致的命名便于查找和管理。
• 参考点: 务必正确设置，确保放置位置准确。
• 焊盘匹配: PCB 封装焊盘编号必须与原理图符号中的引脚编号严格一致。
• 利用IPC向导: 对于标准封装（电阻、电容、SOIC、QFP、BGA 等），优先使用 工具(Tools) > IPC 兼容的封装向导(IPC Compliant Footprint Wizard)。它能根据 IPC 标准和输入参数自动生成高质量封装，提高效率并减少错误。

遵循这些步骤，你就能在 Altium Designer 中创建出准确可靠的 PCB 封装了。?? 务必耐心细致，反复核对数据手册！
