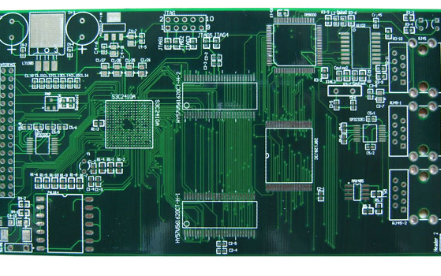

HDI PCB（高密度互连印刷电路板）发展简史
1. 技术萌芽期（1960s–1980s）
- 背景：传统PCB采用通孔（Through-Hole）技术，布线密度低，无法满足电子设备微型化需求。
- 关键突破：
- 积层法（Buildup）概念提出：日本IBM（Yasu工厂）在1980年代研发多层板叠加技术，奠定HDI基础。
- 微孔工艺雏形：激光钻孔技术开始实验性应用，推动高密度布线发展。
2. 技术成型期（1990s）
- 里程碑事件：
- 1991年：日本IBM推出 SLC（Surface Laminar Circuit） 技术，首次实现“任意层互连”HDI结构，采用感光绝缘层和电镀微孔。
- 1997年：摩托罗拉StarCore手机采用HDI主板，标志消费电子领域大规模应用的开始。
- 工艺进化：
- 激光钻孔普及：CO₂/UV激光实现更小孔径（<150μm）。
- 材料升级：低介电常数（Dk）基材（如松下MEGTRON）提升信号完整性。
3. 标准化与普及期（2000s）
- 规范制定：
- IPC-2226标准（2000年）明确定义HDI分类：
- Type I：1+N+1（核心板+单面积层）
- Type II：2+N+2（双面积层）
- Type III：任意层互连（Any Layer）
- 驱动因素：
- 智能手机革命：苹果iPhone（2007）等产品推动任意层HDI（Anylayer HDI）需求。
- 封装技术进步：CSP、BGA封装要求更细线路（线宽/间距≤50μm）。
4. 高复杂度时代（2010s至今）
- 技术革新：
- mSAP（改良型半加成法）：实现10μm以下线宽，支撑5G射频模块。
- 埋入式元件：电阻/电容嵌入基板内部，减少表面积。
- 类载板（SLP）：iPhone X首次采用，线宽/间距达30/30μm，接近IC载板水平。
- 新兴应用：
- 5G通信：高频高速材料（如罗杰斯RO4000）结合HDI优化信号损耗。
- 可穿戴设备：柔性HDI（Flex HDI）满足折叠/弯曲需求。
关键技术节点
| 时间 | 技术突破 | 应用领域 |
|---|---|---|
| 1991 | SLC任意层互连技术 | 高端服务器 |
| 1997 | 手机HDI主板 | 摩托罗拉StarCore |
| 2007 | 任意层HDI大规模应用 | iPhone初代 |
| 2017 | 类载板（SLP）量产 | iPhone X |
| 2020s | 高频材料+mSAP工艺 | 5G基站/毫米波设备 |
未来趋势
- 更高密度：线宽/间距向5/5μm演进，逼近IC制造极限。
- 3D集成：PCB与封装融合（如Intel的Foveros、台积电SoIC）。
- 绿色制造：无卤素基材、等离子体除胶渣等环保工艺普及。
HDI技术持续推动电子设备“轻、薄、多能”发展，其演进本质是 “布线密度提升”与“信号完整性优化”的双轨创新，未来将深度融入异构集成技术生态。
