在PCB（印制电路板）设计中，“反白打印”通常指 将设计文件以负片（Negative）形式输出，即背景为黑色、线路为白色（或其他浅色），常用于以下场景：
- 感光法自制PCB：将负片打印在透明胶片上，覆盖在感光板上曝光。
- 检查线路：增强对比度，便于肉眼观察细微线路。
实现步骤（常用软件）
1. Altium Designer
- 打印设置：
- 打开PCB文件 →
文件 (File)→页面设置 (Page Setup)。 - 在 缩放比例 (Scale) 中选择
Scaled Print，比例设为1.00。 - 点击 高级 (Advanced) → 在左侧图层列表中：
- 将 铜层（Top/Bottom Layer） 颜色设为 白色。
- 将 背景（Board Area） 颜色设为 黑色。
- 勾选 单色 (Monochrome) 避免彩色干扰。
- 预览无误后打印。
- 打开PCB文件 →
2. KiCad
- 输出负片PDF：
- 打开PCB文件 →
文件 (File)→绘图 (Plot)。 - 格式选择 PDF。
- 在 图层设置 中：
- 勾选需要打印的层（如
F.Cu/B.Cu）。 - 取消勾选 “负片输出”选项通常位于绘图设置中（注意查找"Negative Plot"或类似选项）。
- 勾选需要打印的层（如
- 导出后在PDF阅读器中打印（或直接打印时勾选打印机“反色”选项）。
- 打开PCB文件 →
3. 通用后期处理（任何软件）
- 使用PDF工具反色：
- 将PCB导出为PDF。
- 用Adobe Acrobat、Foxit等工具打印时：
- 选择打印机 →
属性 (Properties)→效果 (Effects)→ 勾选 “反色”或“负片”（名称因驱动而异）。
- 选择打印机 →
- 图像处理法：
- 导出为图片（PNG/BMP）。
- 用Photoshop/GIMP等工具：
图像→调整→反相 (Invert Colors)。 - 打印反相后的图片。
注意事项
-
镜像问题：
- 感光制版时：双面板需打印 底面（Bottom Layer）的镜像，否则转印后线路会反向。
- 在打印设置中勾选 镜像 (Mirror) 选项（软件或打印机驱动内设置）。
-
墨水节省：
- 反白打印黑色背景耗墨量大，建议：
- 使用 激光打印机 + 透明胶片（经济且精度高）。
- 喷墨打印机需选择 专用透明菲林纸（避免晕墨）。
- 反白打印黑色背景耗墨量大，建议：
-
层叠顺序：
- 多图层（如丝印层、阻焊层）需分别设置颜色，避免重叠混淆。
常见问题
-
为什么打印后线路模糊？
- 打印机分辨率不足 → 选择 1200dpi或更高 精度打印。
- 透明胶片质量差 → 使用 高对比度感光胶片。
-
如何验证是否正确？
- 打印前用 预览功能 确认线路为白色、背景为黑色。
- 用普通纸试打印，透光观察线路是否连续清晰。
如有具体软件或需求细节（如双面板/单面制版），可进一步说明，我会提供细化步骤！
Altium Designer打印1：1 PCB的方法
在Altium Designer中打印1：1的PCB是个令人头疼的问题，一般直接打印出来的PCB不是大了就是小了，怎样才能打印出1：1的PCB呢？其实只需要一些简单的设置即可
sdsasaf
2019-07-22 07:26:01
探索3D打印PCB的潜力
的是，这些电容器直接被嵌入在3D打印的电路板（PCB）层中，这意味着PCB和电容器可以在一次工作中被整体打印，因此节省了空间并且无需组装。 Nano Dimension对3D打印电容器进行了广泛的测试，以确保
2020-11-05 09:55:23

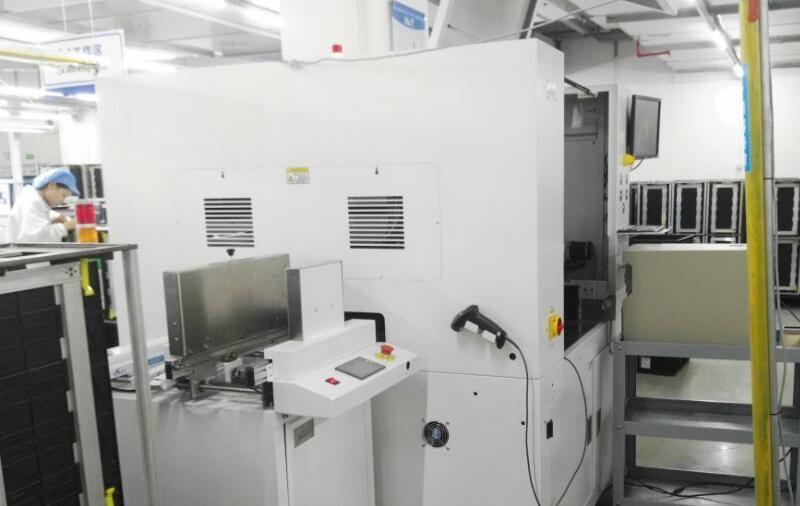

秦泰盛PCB自动标签打印贴标机，提供上门安装调试服务
