在 Protel（现为 Altium Designer）中，“Update PCB” 是指将原理图（Schematic）中的设计更改同步到 PCB 文档的过程。这是电路设计流程中连接原理图设计和 PCB 布局布线的关键步骤。
操作步骤：
-

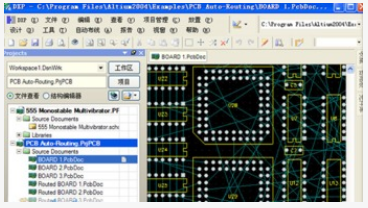

打开工程：
- 确保你的原理图（
.SchDoc）和 PCB 文件（.PcbDoc）都在同一个工程（.PrjPCB） 中。 - 同时打开需要更新的原理图和目标 PCB 文件。
- 确保你的原理图（
-
进入更新命令：
- 在 原理图编辑器 中：
- 菜单栏：Design -> Update PCB Document [你的PCB文件名].PcbDoc
- 在 PCB 编辑器 中：
- 菜单栏：Design -> Import Changes From [你的工程名].PrjPCB
- 在 原理图编辑器 中：
-
执行工程变更命令（Engineering Change Order - ECO）：
- 执行上述命令后，会弹出 “Engineering Change Order” (ECO) 对话框。
- 这个对话框列出了所有检测到的差异，例如：
- 添加的元件： 在原理图中新增的元件。
- 删除的元件： 在原理图中移除的元件。
- 修改的元件： 元件标号（Designator）、注释（Comment）、封装（Footprint）等的更改。
- 添加的网络： 新增的电气连接（导线、网络标签）。
- 修改的网络： 网络名称的更改。
- 删除的网络： 被移除的电气连接。
- Room 变更： 如果使用了 Room。
-
验证变更：
- 点击对话框左下角的 Validate Changes 按钮。
- 检查 Status 列下的 Check 栏：
- ✅ 绿色对勾： 表示变更验证通过（例如，封装存在且有效）。
- ❌ 红色叉号： 表示验证失败（最常见的问题是找不到指定的 PCB 封装）。需要解决错误（通常是检查或添加缺失的封装库）后重新验证。
-
执行变更：
- 所有变更验证通过（全部是绿勾）后，点击 Execute Changes 按钮。
- 此时，软件会将原理图的更改实际应用到 PCB 文件中：
- 新元件会出现在 PCB 编辑区外（通常左下角）。
- 被删除的元件会从 PCB 上移除。
- 修改了标号的元件会在 PCB 上更新其标号。
- 网络连接（飞线）会根据原理图进行更新。
- 检查 Status 列下的 Done 栏是否都变成了绿勾，表示执行成功。
-
关闭对话框：
- 点击 Close 按钮关闭 ECO 对话框。
-
在 PCB 中处理新内容：
- 新添加的元件会堆叠在 PCB 编辑区外（默认在左下角）。你需要手动拖拽它们到 PCB 板框内进行布局。
- 根据更新后的飞线（指示连接关系的细线）进行布线。
关键点与常见问题：
- 工程（Project）是核心： 原理图和 PCB 文件必须属于同一个工程，同步功能才能正常工作。
- 封装（Footprint）匹配： 原理图中的每个元件都必须指定一个有效且存在于当前可用库中的 PCB 封装。这是验证失败最常见的原因。确保：
- 封装名称拼写正确。
- 包含该封装的库（集成库
.IntLib或 PCB 库.PcbLib）已安装（在 Libraries 面板中可用）。
- 唯一标识符： 元件的 Unique ID 用于匹配原理图符号和 PCB 封装。如果手动复制粘贴元件导致 ID 混乱，同步可能会出错。通常使用 Tools -> Convert -> Reset Component Unique IDs 来重置并重新关联。
- Room： 如果原理图生成 Room，更新时可能会添加或修改 Room。你可以选择保留、忽略或删除 Room。
- 强制更新： 有时即使原理图没改，为了确保完全同步（比如怀疑 ID 错乱），也可以执行一次 Update PCB。
- 快捷键/图标： 在原理图界面，常用工具栏上通常有一个图标（两个箭头组成一个圆圈，或类似更新符号）可以快速启动 Update PCB。
总结： “Update PCB” 是 Protel/Altium Designer 中确保 PCB 设计始终与最新原理图设计保持一致的核心同步操作。通过 ECO 对话框进行验证和执行，解决了封装匹配问题是成功的关键。?
