好的，连接器的 PCB 封装 是指该连接器在印刷电路板上的物理安装方式和电气连接的几何形状、尺寸、焊盘位置、孔径以及丝印标识的标准化表示。
简单来说，它就是告诉 PCB 设计软件：
- 连接器的外壳形状和尺寸：在 PCB 上的占位大小（Outline/Silkscreen）。
- 引脚（焊盘）的位置、大小和形状：每个引脚在 PCB 上对应的铜箔焊盘的位置、尺寸和形状（圆形、方形、矩形、槽形等）。
- 引脚编号/顺序：明确哪个焊盘对应连接器的哪个引脚（Pin 1, Pin 2...）。
- 引脚的类型：是通孔插件（THT - Through-Hole Technology）的焊盘和钻孔，还是表面贴装（SMT - Surface Mount Technology）的焊盘。
- 定位孔/固定柱的位置和尺寸：如果需要螺丝或卡扣固定连接器，这些固定点的位置和孔径/焊盘尺寸。
- 极性/防呆标识：确保连接器不会被错误方向插反的标识（如缺口、斜角、特殊标记点等丝印）。
为什么 PCB 封装如此重要？
- 精确性： 确保连接器能准确无误地焊接在 PCB 上，引脚对齐焊盘。
- 可靠性： 正确的焊盘尺寸和形状保证焊接强度，防止虚焊、短路或开路。
- 可制造性： 直接影响 PCB 的可制造性（DFM），确保自动化贴片机或波峰焊能正确操作。
- 电气连接： 定义引脚间的电气连接路径起点。
- 物理匹配： 确保连接器与 PCB 上的开孔、其他元件及外壳完美配合。
常见的连接器 PCB 封装类型：
-
通孔插件：
- 引脚插入 PCB 上的孔中，焊接在另一面（通常）。
- 焊盘是环形的，中间有钻孔。
- 示例：标准的排针、排母、D-Sub（VGA/串口）、电源插座（筒形、接线端子）、RJ45 网口（带变压器）、USB Type-B。
- 封装名称举例：
Header_1xN_Pitch(e.g.,Header_2x5_Pitch2.54mm),TerminalBlock,USB_B。
-
表面贴装：
- 引脚焊接在 PCB 表面的焊盘上，不需钻孔。
- 焊盘是铜箔，形状多样（矩形、城堡形等）。
- 示例：USB Type-C, Micro USB, Mini USB, HDMI, DisplayPort, SMD 排针/排母（贴片型）、板对板连接器、FPC/FFC 连接器。
- 封装名称举例：
USB_C_Receptacle,HDMI_A,Conn_FFC_0.5mm_Pitch_xxPin,SMD_Header_1xN_Pitch.
-
压接/通孔回流焊：
- 引脚是压接端子，插入大孔中，通过通孔回流焊工艺焊接。
- 焊盘通常较大，孔也较大。
- 常见于高速连接器（如 SFP+, QSFP）。
- 封装名称可能包含
THR或类似字样。
如何获取连接器的 PCB 封装？
-
制造商提供： 这是最准确、最推荐的方式！ 几乎所有的连接器制造商都会在其官网提供产品的：
- 规格书： 包含详细的封装尺寸图纸（Dimension Drawing）。
- EDA 模型： 提供主流 PCB 设计软件（如 Altium Designer, KiCad, Eagle, OrCAD, PADS）的封装库文件（
.LibPkg,.PcbLib,.kicad_mod,.lbr等）或 3D 模型（.STEP,.IGES）。 - 在线 CAD 下载库： 很多大厂（如 Molex, TE Connectivity, Amphenol, Hirose, JST, Samtec）有专门的在线 CAD 门户（如 Samtec的
Samtec.com/cad， Molex的Molex.com/ProductBuilder等）。
-
EDA 软件自带库： 常用 PCB 设计软件通常会自带一些常用连接器的封装库。
-
开源库/社区分享： 如 KiCad 的官方库、SnapEDA、Ultra Librarian 等网站或社区论坛分享的库（使用时务必仔细核对尺寸！）。
-
自行绘制： 根据规格书中的尺寸图纸，在 PCB 设计软件中手动创建封装。这是最后的选项，需要非常细心。
设计或选择封装时的关键注意事项：
- 严格遵循制造商规格书！ 永远是第一准则。
- 焊盘尺寸： 通常规格书会推荐焊盘尺寸（比引脚稍大），遵循 DFM 规则。
- 公差： 考虑制造公差和焊接公差。
- 丝印清晰： 包含极性标识（缺口、点）、Pin 1 标识、零件轮廓。
- 定位特征： 准确绘制定位孔/柱的位置和尺寸。
- 3D 模型检查： 导入 3D 模型检查元件碰撞和装配干涉。
- 名称规范： 给封装起一个清晰、包含关键信息（如引脚数、间距、类型）的名称（e.g.,
USB_C_Receptacle_24Pin_SMD）。
总结： PCB 封装是连接器在电路板上的“脚印”和“接线蓝图”。正确选择和设计封装是保证连接器可靠安装、焊接和电气连接的基础。务必优先使用连接器制造商官方提供的精确封装库或严格按照其规格书绘制。 记住封装名称是查找和使用它的关键标识。

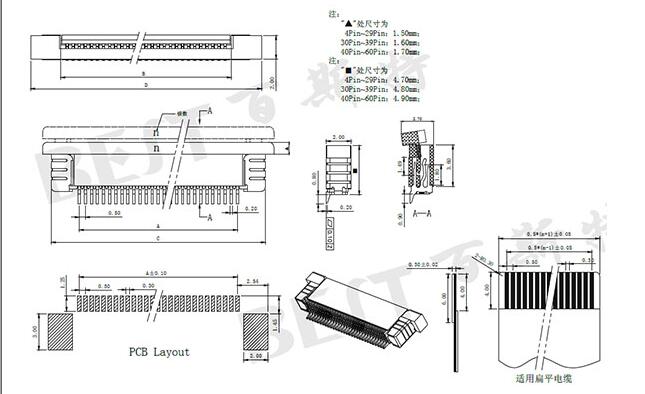

fpc连接器的封装尺寸图_fpc连接器封装方法
