在PCB（Printed Circuit Board，印刷电路板）设计中，“隔离线”通常指的是用于电气隔离或信号隔离的特殊布线策略或结构。它的主要目的是：
-
防止干扰：
- 减少串扰： 防止高速信号线之间、强干扰源（如开关电源、时钟线）与敏感信号（如模拟信号、低电平信号）之间的电磁干扰。
- 降低噪声耦合： 阻止电源噪声、地噪声通过共用地平面或相邻走线传播到敏感区域。
-
提高信号完整性：
- 保持关键信号（尤其是高速差分信号、射频信号）的纯净度，避免信号波形失真。
-
满足安全规范：
- 在需要高压隔离的区域（如交流电源输入侧与低压直流侧之间），增加爬电距离和电气间隙，满足安规要求（如UL, IEC标准）。这时“隔离线”常常扩展为更宽的“隔离槽”或“隔离带”。
实现PCB隔离线的主要方法和技术：
-
增大间距：
- 关键原则： 这是最直接有效的方法。在需要隔离的走线或区域之间，增大平行走线的间距。
- 经验法则： 间距至少应为走线宽度的3倍（3W规则），对于高速或敏感信号，可能需要5W甚至更大。具体间距需根据信号频率、上升时间、板层结构、材料特性通过仿真或经验确定。
-
使用地层隔离：
- 在需要隔离的两条走线之间引入一条连续、完整的接地线。
- 这条地线充当“护城河”，吸收和引导干扰电流返回源头，阻隔电磁场耦合。
- 该地线需要多点良好接地（通过过孔连接到主地层），否则可能失效甚至成为天线。
-

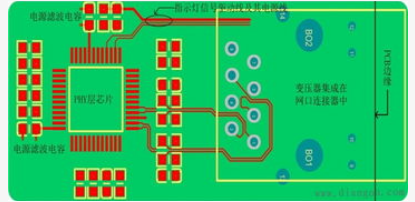

隔离带/隔离槽：
- 在需要高压隔离或强物理分隔的区域（如一次侧/二次侧），去除铜皮形成无铜区。
- 这个无铜区的宽度（隔离带）必须满足安规要求的最小爬电距离和电气间隙。
- 有时会在隔离带中间开槽（Slot） 以进一步增加隔离距离（物理和电气）。
-
参考平面处理：
- 分割地平面： 在模拟地和数字地、高压地和低压地需要隔离的区域，在平面层进行地平面分割。分割时需谨慎，仅在噪声必须隔离的点进行分割（通常在电源入口处或ADC下方），并确保分割不影响信号回流路径。
- 禁止跨越分割间隙： 关键信号线绝对不能跨越地平面或电源平面上的分割间隙，否则回流路径被破坏，会导致严重的EMI和信号完整性问题。如果信号必须穿过分割区，需要在信号跨越点附近架设“连接桥”（用容值合适的电容连接两侧地）或采用跨接器/隔离器件。
-
差分对内部间距：
- 对于差分信号线对（如USB, HDMI, LVDS），通常要求线对内部的两条线紧密耦合（间距小），以增强噪声抑制能力。
- 而不同差分对之间则需要加大间距（隔离），以防止对与对之间的串扰。
-
利用PCB层叠结构：
- 将敏感信号布在与干扰源不同的层上。
- 利用地层或电源层形成的“法拉第笼”效应来屏蔽敏感信号层。
设计隔离线时的关键注意事项：
- 保持连续性： 用作隔离的接地线必须连续、完整，避免被过孔或走线打断。
- 良好接地： 隔离地线需要通过足够多（密度高）的过孔连接到主参考地平面，确保低阻抗回路。
- 避免开环： 隔离结构（如保护地线环）不要形成可能接收辐射的开环。
- 制造工艺： 隔离带/槽的设计需考虑PCB厂的加工能力和精度（如最小槽宽）。
- 仿真与测试： 对于高速或高要求设计，应使用SI/PI/EMC仿真工具评估隔离效果，并通过实际测试（如信号完整性测试、EMC预兼容测试）验证。
总结来说，PCB中的“隔离线”并非指某一种特定类型的物理走线，而是一个包含增大间距、增加地线隔离、设置隔离带/槽、合理处理参考平面等一系列设计策略的集合，其核心目标是实现电路不同部分之间必要的电气隔离，以保证信号完整性、减少噪声干扰并满足安全规范。 具体采用哪种或哪几种方法，取决于隔离的具体需求（防串扰、高低压隔离等）和应用场景（高速数字、射频、电源、混合信号等）。
关于PCB板设计十大缺陷总结
因为设计成花焊盘方式电源，地层与实际印制板上图像是相反，所有连线都是隔离线，画几组电源或几种地隔离线时应小心，不能留下缺口，使两组电源短路，也不能造成该连接区域封锁。
2019-08-12 16:57:51
PCB线路板的各层专业术语
印刷PCB线路板与外接组件一般是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。即：在设备内安装一个插入式印刷PCB线路板要留出充当插口的接触位置。
2023-02-03 09:40:57
模拟隔离对 PCB 设计有何影响
本文要点模拟隔离在PCB设计中发挥着重要作用，在准确性和信号完整性极为关键的应用中更是如此。隔离可确保模拟信号不受来自电路其他部分、数字元件或外部来源的噪声和干扰的影响。在设计采用模拟隔离的PCB
2024-08-31 08:02:15
16路E1+32路自动号电话+2路物理隔离千兆以太网+4路物理隔离百兆以太网
2022-06-24 17:12:34
高速PCB设计时高速信号是否需要包地处理
信号从一个线网转移到相邻线网 而串扰在PCB上是由不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用 加入包地线是如何减少串扰的？ 包地线是位于攻击线和被攻击线之间的隔离线，它可以
2021-11-09 11:28:32
CL1570 非隔离降压型 LED 恒流驱动器
CL1570是一款非隔离线性LED恒流驱动芯片，可以实现高精度的LED恒流驱动。CL1570可通过外置检流电阻调节输出电流。CL1570因其特殊的恒流控制机制，芯片无需变压器，即可实现LED的恒流
3T华钻电子
2021-11-02 11:31:58
PCB布线图设计的基本方法介绍
从确定板的尺寸大小开始，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件（主要是电位器、插口或另外印刷电路板）的连接方式。印刷电路板与外接元件一般是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。
2019-09-19 14:14:00
HCPL-7520 隔离线性传感IC
电子发烧友网为你提供Broadcom(ti)HCPL-7520相关产品参数、数据手册，更有HCPL-7520的引脚图、接线图、封装手册、中文资料、英文资料，HCPL-7520真值表，HCPL-7520管脚等资料，希望可以帮助到广大的电子工程师们。
2019-07-04 12:48:01
HCPL-7510 隔离线性传感IC
电子发烧友网为你提供Broadcom(ti)HCPL-7510相关产品参数、数据手册，更有HCPL-7510的引脚图、接线图、封装手册、中文资料、英文资料，HCPL-7510真值表，HCPL-7510管脚等资料，希望可以帮助到广大的电子工程师们。
2019-07-04 12:49:01
基于LinkSwitchTM-PH的高效非隔离的25W离线LED驱动参考设计
Powerint公司的高效非隔离的25W离线LED驱动参考设计是采用LinkSwitch-PH系列的LNK409EG器件，能以350mA驱动72V LED串，输入电压范围从180 VAC到265
2021-04-05 16:40:00
大功率PCB设计 (一)：电压需求与隔离
“ 本系列将从电压需求与隔离、电流需求与分配、功率需求与热管理三个章节来介绍大功率 PCB 设计。建议提前安装 Saturn PCB Toolkit，用于查找资料信息。 ” 在大功率
2025-11-04 11:18:00
HV9922DB2是一款通用输入，离线，非隔离辅助电源，采用HV9922恒流开关稳压器IC
HV9922DB2，HV9922离线，非隔离，23V，45mA辅助电源演示板。 HV9922DB2是一款通用输入，离线，非隔离辅助电源，采用HV9922恒流开关稳压器IC。输出电压调节至23V +/- 5％，参考二极管桥式整流器的负侧（即整流直流电压的接地）
fhbding
2019-10-15 07:19:31
双光口16路E1+4路电话+2路千兆物理隔离网络+4路百兆物理隔离网络
2022-06-24 17:23:53

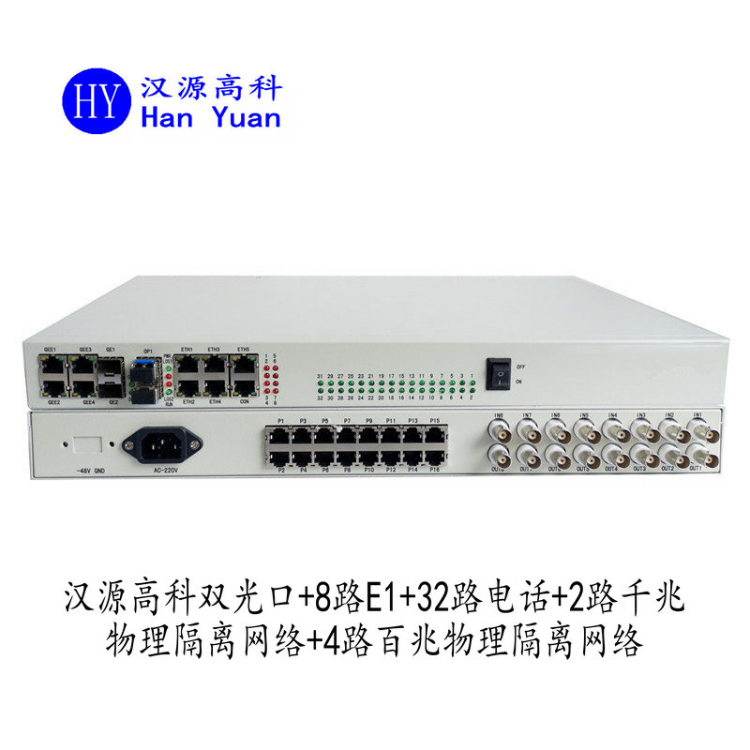

综合接入设备8路E1+32路自动号电话+2路千兆物理隔离网络+4路百兆以太网物理隔离
2022-06-24 17:41:39
双光口16路E1+8路电话+2路千兆物理隔离网络+4路物理隔离百兆以太网
2022-06-24 17:30:27

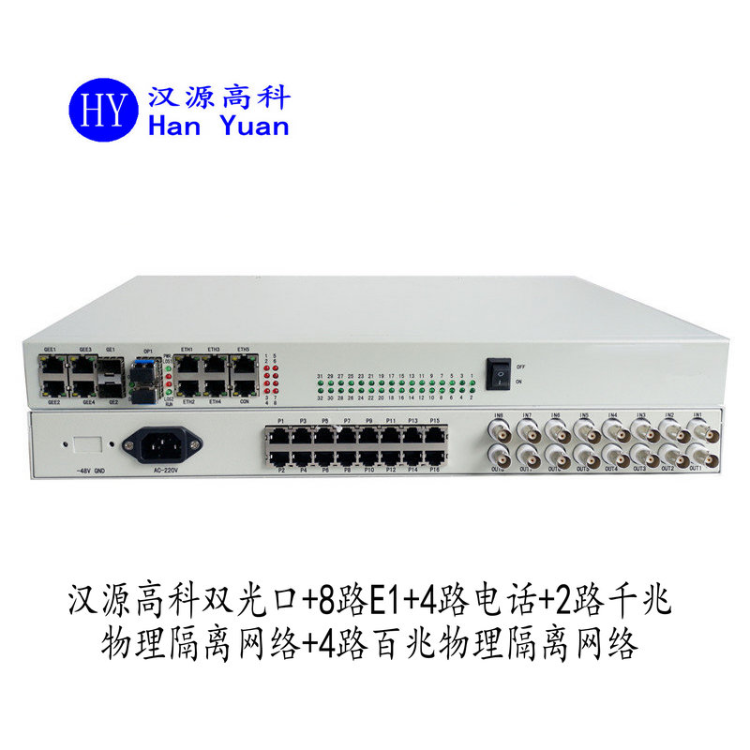

双光口8路E1+4路自动号电话+2路千兆物理隔离网络+4路百兆物理隔离网络
2022-06-24 17:20:32
双光口4路E1/2M+8路磁石电话+2路千兆物理隔离网络+4路百兆物理隔离网络
2022-06-24 17:25:30

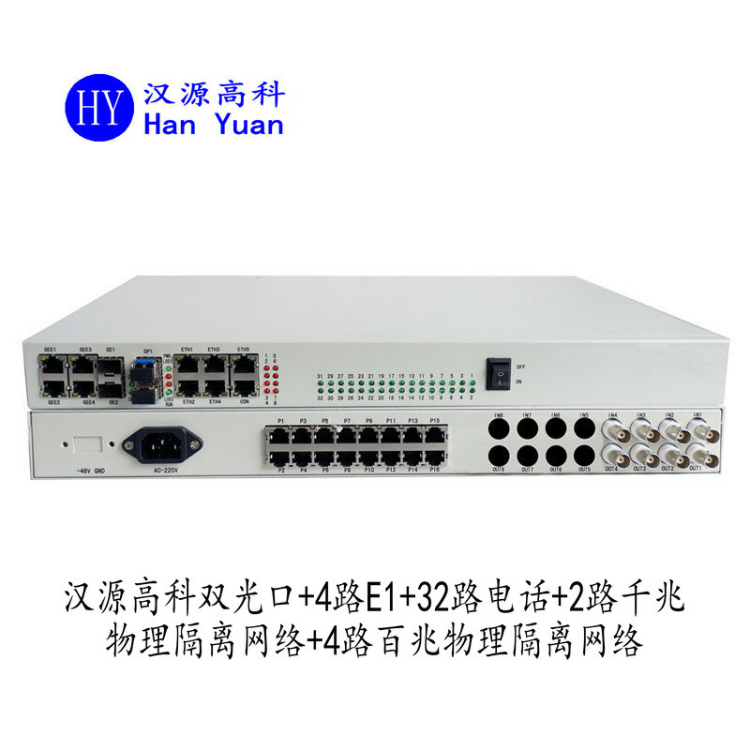

PCM综合业务光端机4路E1+32路电话+2路千兆物理隔离网络+4路百兆物理隔离网络
2022-06-24 17:40:12

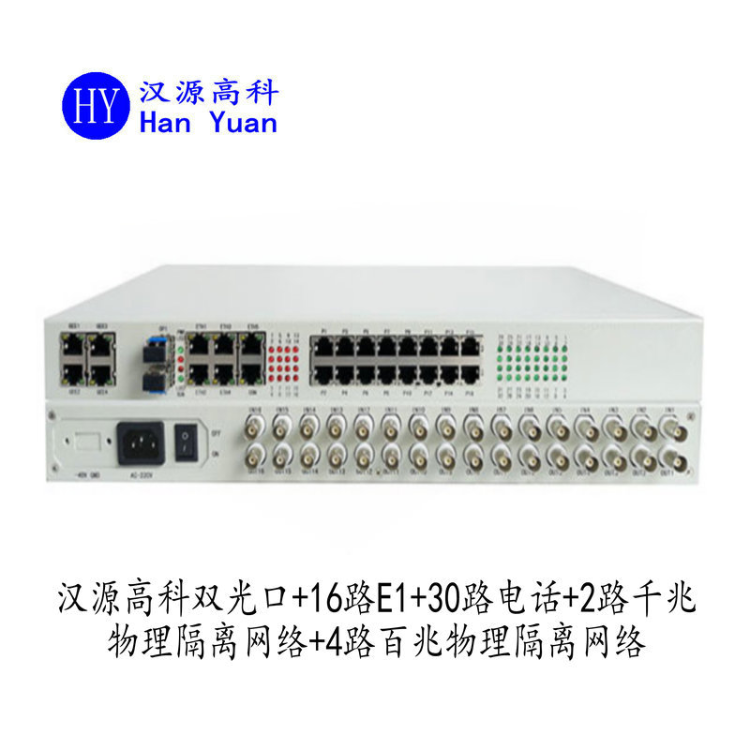

16路E1/2M+30路自动号电话+2路千兆物理隔离网络+4路百兆物理隔离网络
