pcb mtbf

好的，我们来详细解释一下 PCB MTBF 的含义和相关知识。

PCB 是 印刷电路板 的缩写。

MTBF 是 平均故障间隔时间 的缩写。它是一个可靠性指标，表示一个可修复系统或组件在发生功能性故障之间预期能正常运行的平均时间长度。单位通常是小时。

因此，“PCB MTBF” 指的是印刷电路板的平均故障间隔时间。 它试图量化一块PCB板在预期使用条件下，平均能无故障工作多长时间。

关键点与深入理解

PCB 本身 vs. 组装好的 PCBA：
- 严格来说 PCB 时，通常指的是裸板，即没有焊接任何元器件的电路板基板。裸PCB板本身的故障模式相对较少），例如：
  - 导电通路开路（断裂）
  - 导电通路短路（导体间意外连接）
  - 绝缘失效（层间短路）
  - 焊盘/过孔脱落
  - 基板材料物理损坏（开裂、分层）
- 更常见的情况是，当我们谈论“PCB的MTBF”时，实际上指的是组装好的印刷电路板组件，即 PCBA。PCBA的MTBF包含了PCB基板本身、所有焊接在上面的元器件以及焊接点的可靠性。PCBA的故障模式要复杂得多，元器件失效（如电容、电阻、IC等）和焊接点失效（虚焊、冷焊、开裂）是主要原因。
MTBF 是一个统计值：
- MTBF 不是一块具体PCB板的“保证寿命”。它是一个基于大量相同产品在规定条件下运行和测试的统计平均值。

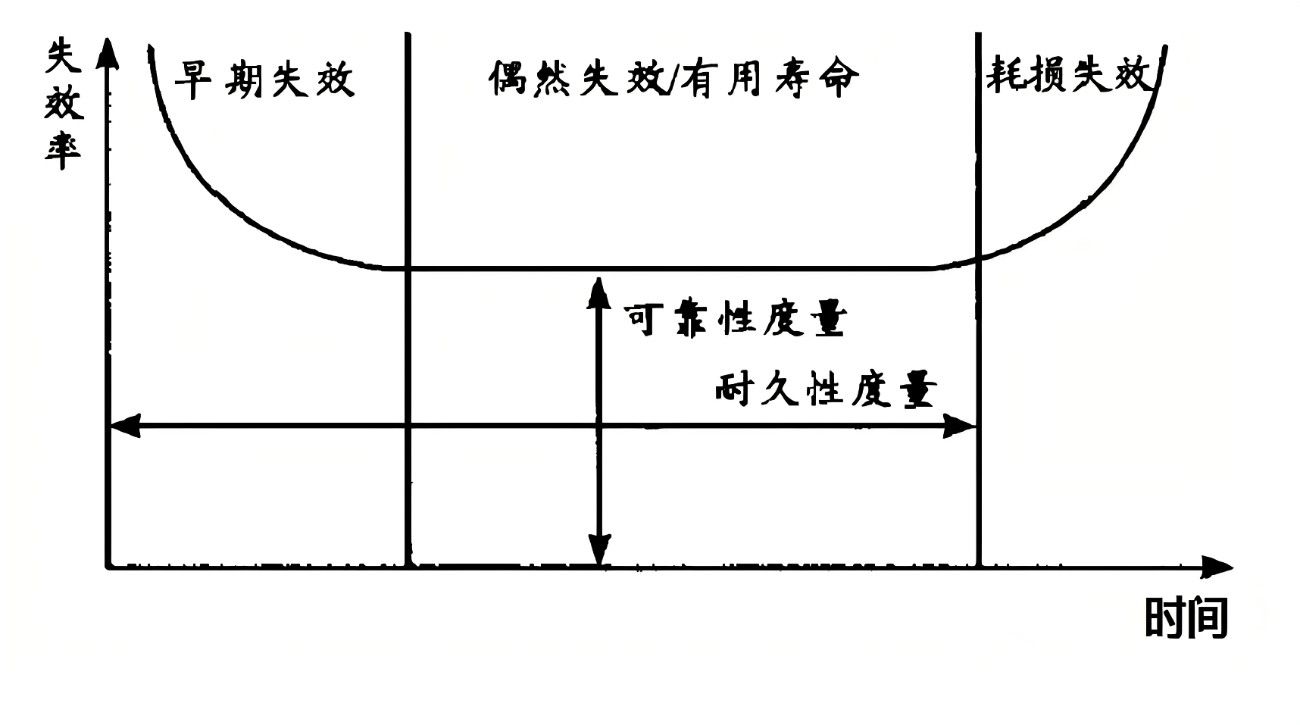

- 例如，MTBF = 100,000 小时，并不意味着每块板都能运行11.4年（100,000 / 24 / 365 ≈ 11.4）。它意味着在大量相同的板子中，平均每100,000小时运行时间会发生一次故障。在早期失效期过后，故障率通常被认为是恒定的（指数分布），这意味着在任意时间点，一块正常工作的板子在下一个小时间段内发生故障的概率是恒定的（1/MTBF）。
如何计算/预估 PCB/PCBA 的 MTBF？
- 标准可靠性预计方法： 这是最常用的方法，特别是对于新设计。工程师使用行业标准（如 MIL-HDBK-217F - 军用标准，较老但仍被参考；Telcordia SR-332 - 电信行业；IEC TR 62380 / Siemens SN 29500 - 工业标准）中提供的元器件基本失效率数据。
- 过程：
  1. 列出PCBA上的所有元器件。
  2. 根据标准查找每种元器件的基本失效率。
  3. 根据PCBA的实际工作环境（温度、湿度、振动等）、电应力（电压、电流应力）、质量等级等因素，应用标准中提供的环境因子、应力因子、质量因子等对基本失效率进行修正，得到每个元器件的工作失效率。
  4. PCB基板本身的失效率：标准中通常也会提供一个模型或默认值来估算PCB互连（导线、过孔、焊盘）的失效率。这通常基于板子的复杂度（层数、焊点数、线长等）和环境条件。
  5. 将所有元器件的工作失效率和PCB互连的失效率相加，得到整个PCBA的失效率。
  6. MTBF = 1 / (PCBA总失效率)。
- 实际测试数据： 对于已量产的产品，可以通过收集现场故障数据或进行加速寿命测试来估算实际的MTBF。这通常比预计更准确，但需要时间和数据积累。
影响 PCB/PCBA MTBF 的关键因素：
- 元器件质量： 使用高可靠性等级的元器件能显著提高MTBF。
- PCB 设计：

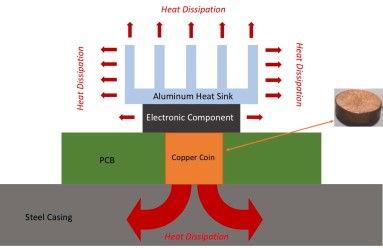

  - 热设计： 良好的散热（铜箔面积、散热孔、可能的散热器）能降低元器件工作结温，大幅提高可靠性（温度是主要应力）。
  - 电气设计： 避免电压/电流过应力，良好的信号完整性/电源完整性设计减少噪声和干扰。
  - 机械设计： 考虑振动、冲击，避免应力集中点，合理布局重元件。
  - 可制造性设计： 便于生产，减少焊接缺陷。
- PCB 制造与材料：
  - 基板材料： FR-4是常用材料，但在高温或高频等严苛环境下，可能需要更高级的材料（如聚酰亚胺、陶瓷基板、高频材料如Rogers）。
  - 制造工艺： 层压质量、蚀刻精度、孔金属化质量、表面处理质量（如ENIG, HASL, OSP）都直接影响PCB本身的可靠性和焊接可靠性。
- 组装工艺：
  - 焊接质量： 回流焊/波峰焊温度曲线控制、焊膏印刷质量、元件贴装精度是避免虚焊、冷焊、桥连等焊接缺陷的关键。焊接缺陷是现场故障的主要原因之一。
  - 清洗与涂覆： 清洗去除助焊剂残留，三防漆涂覆）能提高在恶劣环境（潮湿、盐雾、污染物）下的可靠性。
- 工作环境：
  - 温度： 高温是电子设备最大的敌人，会加速所有失效机理。温度循环（热胀冷缩）会导致焊点疲劳开裂、材料分层。
  - 湿度/污染物： 导致电化学迁移、腐蚀。
  - 振动/冲击： 导致机械性损坏、焊点开裂、元件脱落。
  - 电应力： 过压、过流、静电放电。
PCB MTBF 的重要性：
- 产品可靠性评估： 是评估整个电子系统可靠性的基础组成部分。
- 设计决策： 帮助设计师在成本、性能和可靠性之间做出权衡（例如，选择更贵的元器件或更高级的PCB材料是否能带来足够的MTBF提升）。
- 保修与维护成本预测： 预测产品在保修期内的故障率，估算备件需求和售后服务成本。
- 市场竞争力： 高可靠性是许多工业、汽车、航空航天、医疗设备的关键卖点。

总结

“PCB MTBF” 指的是印刷电路板（通常指组装好的PCBA）的平均故障间隔时间，是一个衡量其可靠性的关键统计指标。它受元器件质量、PCB设计、制造工艺、组装工艺和工作环境等多种因素的综合影响。计算MTBF采用标准可靠性预计方法（如MIL-HDBK-217F, Telcordia SR-332, IEC 62380）或基于实际测试/现场数据。理解并优化影响PCB MTBF的因素对于开发高可靠性的电子产品至关重要。

请注意： MIL-HDBK-217F 是一个历史悠久且被广泛引用的标准，但它基于较老的数据和模型，有时被认为过于保守或不够准确。现代设计更倾向于结合更新的标准（如IEC 62380, SN 29500）、现场数据和物理失效分析来进行可靠性评估。
