如何画矩阵键盘的单层pcb

设计矩阵键盘的单层 PCB 需要一些特殊的布局技巧，因为所有走线必须在同一层（通常是底层）完成连接，而顶层只放置元件焊盘。核心挑战在于避免走线交叉，并尽可能减少跳线（0欧电阻）。以下是详细步骤和要点：

? 核心思路：行列分离与路由技巧

1. 行列分离：

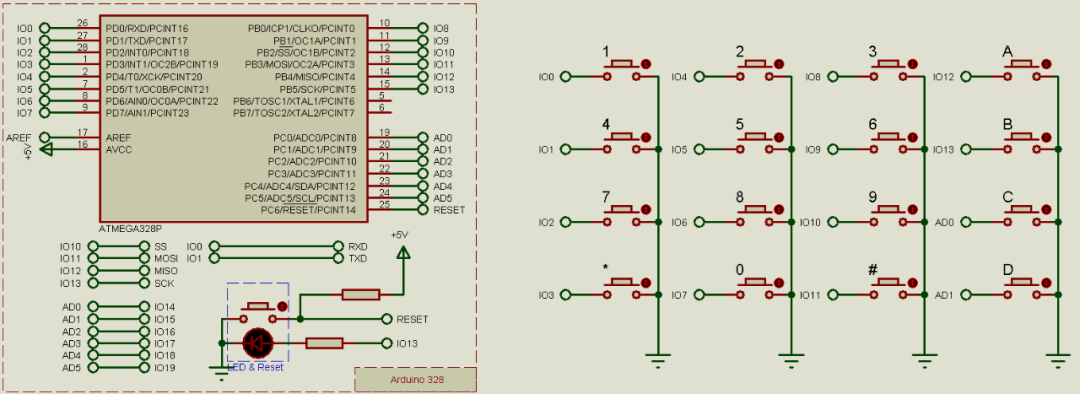

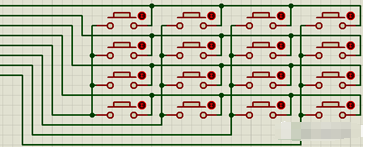

   • 矩阵键盘由行线 (Rows) 和列线 (Columns) 组成。
   • 在布局时，优先考虑让行线或列线中的一组（通常是列线）占据主导方向（如垂直方向），另一组（行线）占据与之垂直的方向（如水平方向）。
   • 为单层布线创造条件：让占据主导方向的线（如列线）能够以较短的路径、较少的交叉穿过板子。

2. 按键位置优化：

   • 将按键排列成整齐的行列网格。保持行和列对齐至关重要。
   • 错位焊盘： 这是单层板矩阵键盘设计的关键技巧！同一列的按键，上方按键的“列焊盘”最好安排在按键右下角，下方按键的“列焊盘”安排在左上角（或者反之：上方左下，下方右上）。这样，列线就可以在按键侧面“之字形”或“阶梯状”向下走线绕过行线，避免与水平方向的行线交叉。

设计步骤详解 (使用EDA软件如KiCad, Altium Designer, Eagle等)

1. 规划布局：

   • 确定按键数量和排列 (如 4x4, 5x15, 6x17)。
   • 确定按键间距 (常用 19.05mm)。
   • 规划连接器位置 (USB, TRRS, 排针等)，通常是键盘边缘。
   • 预留空间： 在按键排列的边缘（通常是左侧/右侧或上侧/下侧）留出足够空间用于水平行线或垂直列线的“主干道”走线。

2. 放置元器件：

   • 放置按键开关焊盘：
     • 放置所有按键的焊盘。确保焊盘间距精确。
     • 利用按键的两个焊盘特性： 每个按键有两个焊盘（引脚）。明确规划：
       • 其中一个焊盘专门用于连接行线（例如，所有同一行的按键都使用左边的焊盘连接行线）。
       • 另一个焊盘专门用于连接列线（例如，所有同一列的按键都使用右边的焊盘连接列线）。
     • 实施错位焊盘布局： ? 为了实现单层走线，同一列上的相邻按键，其用于连接列线的焊盘位置需要略微错开（例如，上键右下，下键左上）。这样列线就可以在右侧（或左侧）沿着按键边缘“阶梯状”向下走线，不会碰到水平行线。
   • 放置二极管 (如果需要防鬼键/N键无冲)：
     • 每个按键都需要一个串联二极管来防止“鬼键”现象。
     • 将二极管紧挨着对应按键放置。通常方向是二极管阳极朝向按键的“行焊盘”，阴极朝向按键的“列焊盘”（或者相反，取决于你的电路设计，但务必保持一致！）。
     • 二极管连接方式（非常重要）：
       • 行线串联法 (常见)： 二极管的阳极焊接到按键的一个焊盘（该焊盘最终连行线），二极管的阴极焊接到按键的另一个焊盘（该焊盘最终连列线）。
       • 列线串联法： 也可以反过来（阴极接行焊盘，阳极接列焊盘）。
     • 利用二极管作为跳线： 二极管本身有高度，其两个焊盘之间的距离可以用来“跨越”下方的走线（例如，一条列线可以从相邻两个二极管的“下方”穿过，连接更远的按键焊盘）。
   • 放置控制器/连接器：
     • 放置单片机（如ATmega32U4, RP2040）或连接引脚座的焊盘。
     • 规划好控制器引脚到矩阵行线/列线的连接点位置（通常是控制器边缘的排针焊盘）。

3. 单层布线 (关键步骤 - 底层走线)：

   • 在EDA软件中，将布线层设置为底层（通常是Bottom Layer）。
   • 优先连接主导方向线 (例如列线)：
     • 从控制器或连接器的列线引脚开始布线。
     • 沿着预留的边缘空间（如键盘右侧边缘）垂直向下（或向上）拉出一条“主干”列线。
     • 阶梯走线： 到达需要连接的第一个按键列时，利用之前设计的“错位焊盘”，将主干列线水平向左（或右）引到该按键的列焊盘上。然后垂直向下移动一小段距离（利用按键间的空隙或错开的焊盘位置），再水平连接到下一行按键的列焊盘（该焊盘位置错开，正好在当前线下方）。如此重复，形成阶梯状，避开水平行线区域。
     • 如果列线主干在中间，可能需要向左右两边分支。
   • 连接水平方向线 (例如行线)：
     • 列线布完后，空间相对清晰了。
     • 从控制器或连接器的行线引脚开始布线。
     • 在按键行之间（或上下边缘预留空间）水平拉出“主干”行线。
     • 垂直向下（或向上）分支连接到同一行所有按键的行焊盘上。这些分支通常较短，在按键之间的间隙穿过。
     • 注意： 水平行线可能会阻挡垂直列线的直接路径，这就是为什么列线需要利用错位焊盘和阶梯走线来绕行。
   • 连接二极管：
     • 根据设计的连接方式（行线串联或列线串联），用短线连接二极管两端到按键对应的行焊盘和列焊盘。
     • 二极管下方的空间可以用来穿线（通常是列线）。
   • 利用焊盘过孔作为“桥梁”（谨慎使用）：
     • 在极端布线困难时（通常不建议，优先用错位和二极管跳线），可以将键盘开关的一个焊盘（必须是连接行线或列线的那个）设计成带有过孔的形式，但该过孔仅用于本层连接，不作为通孔。这样可以让一条线从焊盘“上方”或“下方”通过（虽然物理上在同一层，但在软件布线视图中可以交叉）。这种方法实际是利用焊盘本身的高度差，需要非常小心间距。这不是真正的跳线（0欧电阻），而是布局技巧。

4. 检查与优化：

   • 电气规则检查 (ERC)： 检查所有网络是否连接正确，有无未连接、短路。
   • 设计规则检查 (DRC)： 设置合理的线宽（建议0.3mm / 12mil 以上）、线间距（建议0.25mm / 10mil以上）、焊盘大小（保证钻孔如1.0mm，焊环外径2.0-2.5mm足够）、焊盘间距（确保开关引脚能插入）。运行DRC修复所有错误和警告。
   • 目视检查： 仔细检查每一根线，确保没有意外的交叉（同一层）。特别注意按键密集区和二极管附近的走线。
   • 网络高亮： 在软件中高亮单个网络（如某条行线或列线），追踪其路径是否完整且无冲突。
   • 调整走线： 优化走线路径，缩短长度，减少锐角（可用45度或圆弧），增加关键区域的间距。
   • 添加丝印层标识： 在顶层丝印层 (Top Silkscreen Layer) 添加必要的标识：边框、按键位置标识（可选）、二极管方向标记、连接器名称（如 USB, GND, VCC）、版本号等。

5. 最终审查与输出：

   • 确认PCB尺寸。
   • 添加安装孔（如果需要）。
   • 生成制造文件：
     • Gerber 文件：包括顶层丝印、底层铜层（Bottom Copper）、阻焊层（Bottom Solder Mask）、边框层（Edge Cuts）。
     • 钻孔文件：指定所有孔的位置和大小（钻孔图）。
     • 物料清单。
   • 将文件发给PCB制造商下单。

? 关键要点 & 技巧总结

• 严格的按键网格对齐和焊盘定位是基础。
• 错位焊盘布局是单层板布线成功的关键！ 牺牲一点点焊盘对称性，换取宝贵的绕线空间。
• 二极管不仅是防鬼键元件，也是重要的布局元素，利用其下方空间穿线。 务必规划好二极管方向和摆放位置。
• 优先布线主导方向（列或行），利用边缘空间和阶梯走线绕过另一方向。
• 保持耐心！ 单层板矩阵键盘布线是一个需要反复尝试和优化的拼图过程。可能需要多次调整布局才能实现完全的单面无跳线。
• 线宽和间距： 单层板密度较高，确保线宽足够承载电流（键盘电流很小，0.3mm足够），间距足够避免生产问题和潜在的短路风险。
• DRC是你的朋友： 务必严格遵守设计规则。

图示说明（想象）

          [Connector/Controller]
                  |
        Col0 Pin--|                          Col1 Pin--|
                  |                                    |
        Row0 Pin--+---------------------+      Row1 Pin--+---------------------+
                  | (Row0)              |               | (Row1)              |
        Col1 ----[SW00]----[SW01]----[SW02]    Col1 ----[SW10]----[SW11]----[SW12]
                 /    \    /    \    /               /    \    /    \    /
          (Row0)| (Col0)| |(Col1)| |(Col2)    (Row1)| (Col0)| |(Col1)| |(Col2)
               \ /    \ / \ /    \ / \ /          \ /    \ / \ /    \ / \ /
        Col0 --[SW00]-[SW01]-[SW02]           Col0 --[SW10]-[SW11]-[SW12] (阶梯走线示意)
               (错位：SW00列盘在右下⤵️, SW01列盘在左下↙️, SW02列盘在右下⤵️)
               (列线Col0 从SW00右下出发 -> 向下 -> 向左到SW10左下 -> ...)

说明：

• 图中展示了2行3列的简化矩阵。
• [SWij] 表示第i行第j列的按键。
• (Row i): 水平行线，连接同一行所有按键的“行焊盘”。
• Col j: 垂直列线，需要利用按键的错位焊盘实现阶梯走线。例如，Col0 需要绕过 Row1 的水平线才能连接到 SW10。通过将 SW00 的列焊盘放在右下角?，SW10 的列焊盘放在左下角，Col0 线就可以在右边向下走一点，然后向左连接到 SW10 的左下焊盘。
• 虚线表示可能的走线路径（阶梯状）。
• 二极管未在图中标出，它们应紧贴按键放置，并连接到行/列焊盘。

通过仔细应用错位焊盘、合理安排二极管位置以及利用阶梯状走线，完全可以设计出完全不需要飞线或0欧电阻的单层矩阵键盘PCB。祝你设计成功！?
