PCB设计不当导致芯片烧坏的主要原因通常包括以下几个方面：
1. 电源设计缺陷
- 电源噪声/纹波过大
滤波电容不足、电源走线过长或过细，导致电源电压波动，芯片工作电压超出允许范围。 - 电源电压错误
输入电压与芯片额定电压不匹配（如5V芯片接入12V），或LDO/DC-DC输出配置错误。 - 电源短路
电源层与地层间距不足、覆铜毛刺或布局错误导致电源与地意外短路。 - 上电时序错误
多电源芯片（如FPGA、处理器）的供电时序未按规格书设计，导致内部逻辑紊乱。
2. 散热设计不足
- 热阻过高
高功耗芯片未连接散热焊盘（Thermal Pad），或散热过孔（Via）数量/尺寸不足。 - 环境过热
芯片靠近热源（如功率电感、MOS管），且无气流散热路径。 - 铜箔面积过小
电源走线或散热焊盘的铜箔面积不足，无法有效传导热量。
3. 信号完整性（SI）问题
- 地弹（Ground Bounce）
高速开关信号引起地平面波动，导致逻辑误触发或闩锁效应（Latch-up）。 - 开关噪声耦合
高频信号线（如时钟、PWM）靠近敏感模拟线路，引发干扰或误动作。 - 振铃（Ringing）
阻抗不匹配导致信号过冲，瞬时电压击穿芯片引脚。
4. PCB布局/布线错误
- 关键路径过长
高频信号线或电源反馈回路过长，引入寄生电感/电容，影响稳定性。 - 电流路径设计不当
大电流走线线宽不足（如电机驱动电路），局部过热烧毁铜箔或芯片。 - 地平面分割不合理
数字/模拟地混合导致噪声串扰，或形成地环路引起电位差。
5. 保护电路缺失
- ESD防护不足
接口信号线未添加TVS管或接地电阻，静电放电损坏引脚。 - 过压/过流保护缺失
功率电路无保险丝、稳压管或限流电阻，异常工况下芯片直接受损。 - 反接保护缺失
电源输入未设计防反接二极管或MOS管，反接电源瞬间烧毁芯片。
6. 制造/工艺问题
- 焊接缺陷
虚焊、冷焊或锡珠短路导致芯片局部过热或电源短路。 - PCB污染
助焊剂残留或环境湿气导致漏电，引发局部电弧或腐蚀短路。 - 过孔断裂
机械应力或热膨胀导致散热过孔断开，芯片热量无法导出。
7. 其他潜在原因
- 芯片选型错误
工作温度、电压或电流超出芯片规格书范围。 - 测试点短路
密集测试点（如飞针测试点）间距过小，测试时意外短路。 - 器件布局冲突
散热器/外壳与芯片引脚接触造成短路（如金属外壳压到裸露焊盘）。
规避措施建议
- 严格遵循设计规则
按芯片手册要求设计电源、散热及布线规则（如线宽、间距、过孔数量）。 - 仿真验证
使用SI/PI（信号/电源完整性）工具仿真关键网络。 - 分层设计
采用完整地平面，分割敏感电路区域（如数字/模拟分区）。 - 冗余保护
添加TVS、缓冲电路、熔断器等保护器件。 - 热分析
用热仿真软件验证散热设计，确保结温（Tj）低于安全值。
通过系统性的设计审查和测试（如飞针测试、热成像扫描），可显著降低因PCB设计导致的芯片损坏风险。
电子元件烧坏原因是什么？导致元器件烧蚀的原因
电子元件烧坏原因是什么？导致元器件烧蚀的原因 电子元件烧坏是电子设备中常见的故障之一。当电子设备经过长时间使用或由于其他因素导致等问题时，电子元件的电气参数会逐渐发生变化，最终会导致元件烧坏。那么
2023-08-29 16:58:42
是什么原因导致电机烧坏的
电机，是生产制造行业不可或缺的一项动力源设备。为什么会出现电机被烧坏的情况，究竟是什么原因导致的？究其原因，你会发现，生产过程中，出现的很多种情况，都有可能造成电机烧坏！要想查找原因，我们可以从故障
sayhealer
2022-01-03 07:17:16
PCB设计误导致电路故障的原因
来源：互联网本期围绕着PCB设计内容为主，主要是给大家总结了几点关于失误导致电路故障的原因，并给出了解决对策。本文以FR-4电介质、厚度0.0625in的双层PCB为例，电路板底层接地。工作频率介于315MHz到915MHz之间的不同频段，Tx和Rx功率介于-120dBm至+13dBm之间。
不废江河万古流
2020-10-23 07:13:16
电机烧坏原因及处理
电流基本保持平衡。如果电动机缺相运行（即三相绕组中任一相断开），会导致电动机振动变大，出现异常声音，转速下降，电流增加，电机温升急剧升高，从而烧坏电动机。 ● 缺相的原因可能包括控制回路的热继电器或磁力启动器的触头由于温度高而
2025-06-22 22:24:06
在PCB设计中,使用多层PCB板的主要原因
一站式PCBA智造厂家今天为大家讲讲PCB设计为什么要采用多层PCB结构进行?使用多层PCB板的主要原因。随着芯片集成度的提高，芯片封装的I/O引脚数目也在飞跃性地增加，特别是BGA封装的出现，仅靠单面、双面导体层布线已经无法将BGA内圈的引脚的走线引出。
2023-11-24 09:16:39

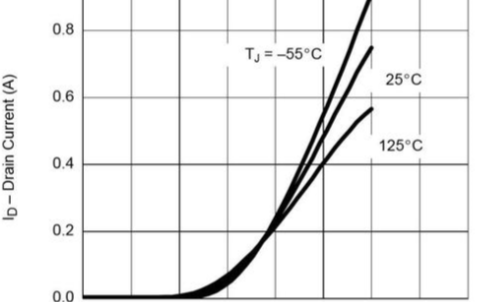

什么原因导致小功率无刷直流电机的MOS管被烧坏
什么原因导致控制小功率无刷直流电机的MOS管被烧坏呢？若能够提供详细电路图及各元器件的型号（比如MOS管型号等）更好，由于没电路图，下面对这部分设计MOS管烧坏常见的可能性故障进行分析，自己核对一下是否有相应的问题。
2023-02-15 11:20:43
可编程逻辑芯片容易烧坏的原因
过电流：如果逻辑芯片受到过大的电流，可能会导致芯片内部的电路元件烧坏。过压：过高的电压也会对逻辑芯片造成损坏，因为芯片的内部电路设计只能承受特定范围的电压。
2023-11-21 09:23:51
可控硅频繁烧坏什么原因？
和使用带来大量麻烦和损失。本文将从多个角度详细探讨可控硅频繁烧坏的原因。 一、过电压 过电压可能是导致可控硅频繁烧坏的主要原因之一。在使用可控硅的时候，如果电压过大，就会导致可控硅中的PN结区域受到损坏，使得可控硅
2023-09-04 17:30:37
磁性开关经常烧坏是什么原因
整个系统的瘫痪。以下是对磁性开关烧坏原因的分析： 1. 电源电压异常 过高电压 ：如果电源电压超过磁性开关的额定电压，可能会导致内部元件过热，从而烧坏。 电压波动 ：频繁的电压波动可能导致磁性开关内部电流不稳定，增加
2024-08-26 15:39:52
单相减速电机经常烧坏的原因
单相减速电机经常烧坏原因 单相减速电机经常烧坏的原因是多种多样的，下面我将详细介绍其中一些常见的原因。 1. 过载：最常见的原因之一是电机运行时负载过重。电机的额定负载是其设计能够承受的最大负载
2024-01-04 11:44:39
PCB设计经验分享
EMC的难点问题，PCB设计也算一个，虽不算太难，但如果设计不好，则可能会导致无论怎么调试参数都调试不出来的情况，这么说并非危言耸听，原因是PCB设计时考虑的因素确实有很多。
2022-07-27 08:49:36
谷景揭秘贴片工字电感通电后烧坏的原因
谷景揭秘贴片工字电感通电后烧坏的原因 编辑：谷景电子 贴片工字电感会在接通电源的瞬间发生烧坏现象，大致来讲是因为所运用的电流不正确所导致的电流偏大，以至于造成产品温升发热严重而烧坏。叫“用错电
2023-07-28 17:32:31
PCB设计师必看！这些‘反常识’操作正在毁掉你的电路板
原因及解决方法： PCB设计组装失败的原因及解决方法 一、设计阶段问题 布局不合理 原因：元件间距过小导致信号干扰或散热不良;高功率器件与精密元件混布引发热应力;电源/地线设计薄弱导致电压波动。 解决： 使用DFM(可制造性设计)工具检查间距和散热
2025-10-13 09:57:53
控制变压器烧坏有几种原因
控制变压器烧坏的原因多种多样，这些原因往往与变压器的设计、使用、维护以及外部环境等多方面因素有关。 一、过载使用 过载是导致控制变压器烧坏的最常见原因之一。当变压器长时间承受超过其设计容量的负载
2024-09-06 11:33:04
导致PCB制板电镀分层的原因
一站式PCBA智造厂家今天为大家讲讲PCB制板电镀分层是什么原因?PCB制板电镀分层原因分析。在PCB制板过程中，会有很多意外的情况发生，比如电镀铜、化学镀铜、镀金、镀锡铅合金等镀层分层。那么导致
2023-05-25 09:36:54
什么原因导致芯片短缺
什么原因导致芯片短缺？美国政府对中国的制裁打破了全世界芯片供应的节奏，而全球疫情也一定程度上影响一些芯片企业的正常量产，从而导致芯片制造流程陷入停滞，芯片市场也长期供应不足。
2021-12-09 14:47:25

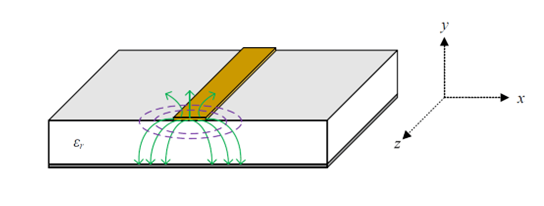

PCB设计阻抗不连续的原因及解决方法
的因素。阻抗不连续可能会导致信号衰减、噪声增加以及信号完全失真。因此，在PCB设计过程中确保阻抗的连续性非常关键。接下来深圳PCBA厂家为大家介绍如何解决PCB设计中的阻抗不连续问题。 了解PCB设计中的阻抗不连续 PCB设计中阻抗不连续的问题通常出现在信号线和地线之间的转换区
2024-03-21 09:32:59
绕线电阻烧坏原因是什么
绕线电阻是一种常见的电阻器，广泛应用于各种电子设备和电路中。然而，在使用过程中，绕线电阻可能会因为各种原因而烧坏。以下是一些常见的原因： 过载电流 ：如果电阻器承受的电流超过了其额定值，电阻器内部
2024-08-19 15:25:18
变电机烧坏的原因与处理方法
变电机作为工业生产中不可或缺的重要设备，其稳定运行对于保障生产效率和产品质量具有重要意义。然而，在实际使用过程中，由于各种原因，变电机可能会出现烧坏的情况。本文将对变电机烧坏的原因进行深入分析，并给出相应的处理方法，旨在帮助读者更好地了解和应对变电机烧坏的问题。
2024-06-11 11:47:23
如何防止热插拔烧坏单片机
大家都知道一般USB接口属于热插拔，实际任意带电进行连接的操作都可以属于热插拔。我们前面讲过芯片烧坏的原理，那么热插拔就是导致芯片烧坏的一个主要原因之一。
2024-01-31 09:41:32

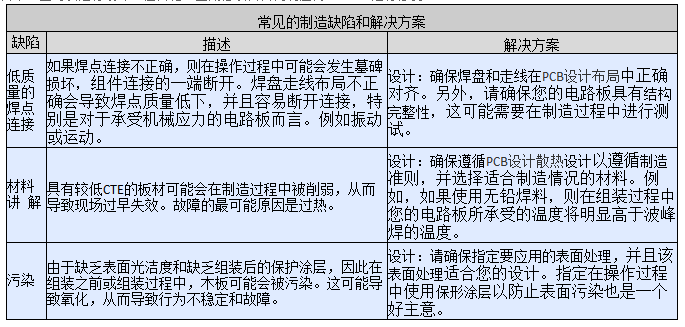

PCB故障的常见迹象和原因
