在PCB设计软件中导入他人的设计规则，通常可以通过以下步骤实现（以常见软件为例）：
Altium Designer 操作步骤：
-
导出规则（由对方提供）：
- 打开对方的PCB文件 → 进入 Design（设计） → Rules（规则）。
- 点击左下角 Export Rules（导出规则） → 保存为
.rul文件。
-
导入规则（到你的设计）：
- 打开你的PCB文件 → 进入 Design（设计） → Rules（规则）。
- 点击左下角 Import Rules（导入规则） → 选择对方的
.rul文件 → 勾选需要导入的规则类别 → 点击 OK 应用。
KiCad 操作步骤：
-
导出规则（由对方提供）：
- 打开对方的PCB文件 → 点击顶部菜单 文件（File） → 导出（Export） → 设计规则（Export Design Rules...） → 保存为
.kicad_dru文件。
- 打开对方的PCB文件 → 点击顶部菜单 文件（File） → 导出（Export） → 设计规则（Export Design Rules...） → 保存为
-
导入规则（到你的设计）：
- 打开你的PCB文件 → 点击 文件（File） → 导入（Import） → 设计规则（Import Design Rules...） → 选择
.kicad_dru文件 → 确认覆盖。
- 打开你的PCB文件 → 点击 文件（File） → 导入（Import） → 设计规则（Import Design Rules...） → 选择
Cadence Allegro 操作步骤：
-
导出规则：
- 对方需导出
.drc文件：在约束管理器（Constraint Manager）中选择 File → Export → Constraints → 保存文件。
- 对方需导出
-
导入规则：
- 打开你的设计 → 进入约束管理器 → File → Import → Constraints → 选择
.drc文件 → 应用规则。
- 打开你的设计 → 进入约束管理器 → File → Import → Constraints → 选择
通用注意事项：
- 版本兼容性：确保双方使用相同或兼容的软件版本，避免规则失效。
- 规则检查：导入后务必 逐项检查规则参数（如线宽、间距、过孔尺寸等），确保符合你的设计要求。
- 路径问题：若规则涉及库文件（如封装库），需确保库路径正确配置。
- 备份：导入前备份原始设计，防止规则冲突导致问题。
⚠️ 提示：不同软件操作略有差异，建议参考软件的官方文档或按快捷键
F1查看帮助。如遇复杂规则（如高速信号约束），导入后需手动验证电气特性。
Altium19 PCB中设计的规则怎么导入与导出？
参数设置有异曲同工之处，就是对于他们的规则设置或者系统参数设置进行文件的导出与导入。接下来就以AD19为例，进行操作的教程。1. 首先快捷键DR或者在设计-规则中打开 PCB规则及约束编辑器：（图文详解见附件）
郑振宇altium
2019-11-16 10:33:19
Altium规则的导入与导出
在pcb设计的时候，有时候两个板子，甚至多个板类型相同，这时候，对其中一个已设置好的规则进行挪用；能够节省我们不少的时间与精力。下面就来和大家讲解下在AD软件中怎样对规则进行导出与导入：一．规则的导出：1.选择菜单Design→Rules(快捷键DR），进入规则设置栏；（图文详解见附件）
郑振宇altium
2019-09-03 17:15:22
原理图如何导入PCB
PCB之前，一般会先导入DXF板框，从而限定元器件摆放的整体位置。 正式打开软件过程中，不同于原理图的创建使用的是PADS logic，PCB的设计又是另外一个软件，使用的是PADS layout。 导入DXF的操作也很简单，在工具菜单栏中可以直接进行选择。 导入时
2023-11-07 10:32:41
PCB 设计规则、层叠结构的导入/导出

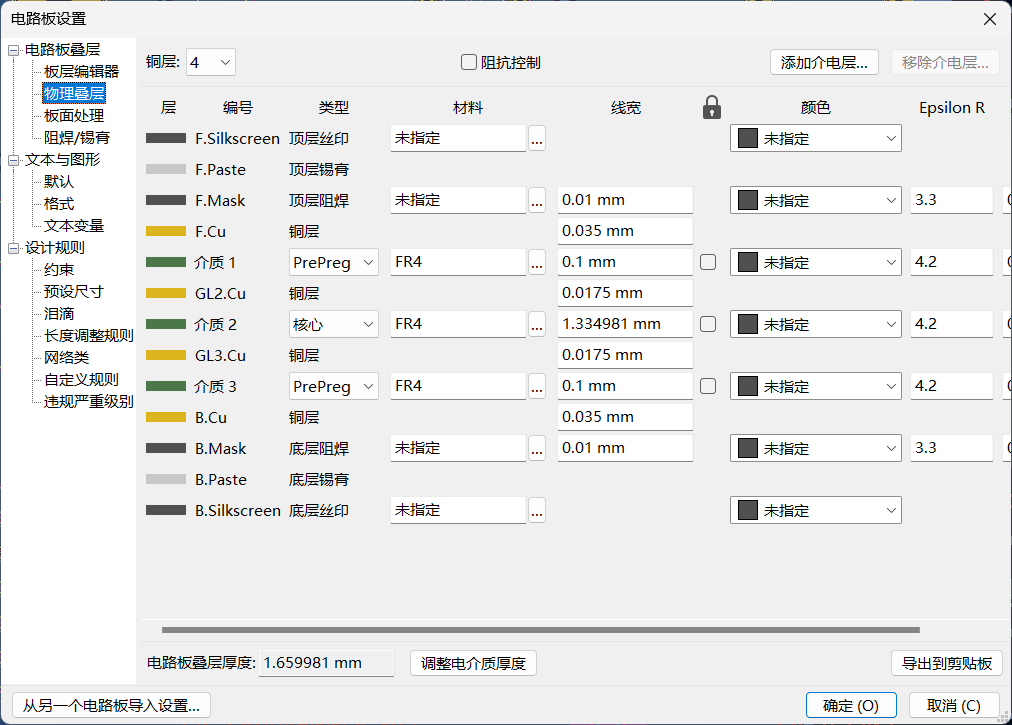

“ 每个公司都会有 PCB 设计规范，包括板层、设计规则等基本的要求。在 KiCad 中如何继承、管理这些设计规范呢？ ” 电路板设置 我们先看下工程师必须关心的一些设置。打开电路板设置查看
