在 Altium Designer (AD) 中无法移除 PCB 设计中的死铜（也称孤岛铜皮）时，可以尝试以下几种方法来解决。请务必在操作前保存好设计文件：
? 核心方法（按推荐顺序尝试）
-
使用“多边形铺铜管理器”设置移除死铜：
- 找到管理器： 在 AD 主菜单栏，找到并点击 “工具” -> “多边形铺铜” -> “多边形铺铜管理器”。
- 选择铺铜对象： 在管理器左侧列表中，选中你遇到死铜问题的那个铺铜区域。
- 设置移除选项： 在管理器右侧的属性区域，找到 “移除死铜” 选项。
- 确保勾选： 首要检查这个选项是否被勾选上了。如果没有，请勾选✅它。
- 设置移除模式： 勾选“移除死铜”后，下方通常会出现一个下拉菜单（名称可能略有不同，如
Remove Islands Less Than）。 - 选择移除级别： 将此下拉菜单设置为 “All” (移除所有死铜)。这是最彻底的选项。有时
Arcs或Islands选项也能达到目的，但All最可靠。
- 应用更改并重铺：
- 在管理器底部，点击 “应用更改” (Apply Changes) 按钮。
- 然后点击 “重铺选中的铺铜” (Repour Selected) 按钮。
- 观察死铜是否消失。如果没有，关闭管理器后尝试手动重铺（见方法3）。
-
在铺铜属性中直接设置“移除死铜”：
- 选中铺铜： 在 PCB 编辑界面，左键单击选中存在死铜问题的铺铜区域（铺铜外框会高亮）。
- 打开属性面板： 按快捷键
F11或在右侧面板区域找到并激活 “Properties” (属性) 面板。 - 查找移除选项：
- 在属性面板中，找到 “填充模式” / “填充类型” 相关的设置区域（通常靠近顶部）。
- 找到 “移除死铜” 复选框，确保它被勾选✅。
- 找到 “移除小于” (Remove Islands Less Than) 的选项（通常在“移除死铜”选项下方或附近）。
- 设置移除级别： 将 “移除小于” 的值设置为一个非常大的数字（例如
1000000mil 或 mm，具体单位取决于你的设计单位），或者将其设置为 “All” (如果选项存在)。目的是让软件移除尺寸大于此值的所有死铜，而设得很大就能移除所有死铜。
- 应用并重铺：
- 设置好后，按回车键或在属性面板外点击确认更改。
- 关键步骤： 执行手动重铺操作。右键单击选中的铺铜 -> 选择 “多边形铺铜操作” -> “重铺选中的铺铜” (Repour Selected Polygon)。或者使用快捷键
T, G, R(先按T，松开后按G，松开后按R)。观察死铜是否移除。
-
强制重新铺所有铺铜：
- 这是最常用也是最有效的手段之一。
- 执行全局重铺： 在 PCB 编辑界面，按快捷键
T, G, A(依次按下T->G->A)。 - 或者通过菜单：“工具” -> “多边形铺铜” -> “重铺所有铺铜”。
- 检查结果： 软件会重新计算并生成所有铺铜区域。这通常会刷新状态，应用最新的“移除死铜”设置并清除孤岛。
? 其他可能原因和检查点
- 铺铜优先级冲突： 如果多个铺铜区域重叠，死铜所在的铺铜可能被其他铺铜“挤”成了孤岛状态（尤其是在死铜区域恰好位于两个更高优先级铺铜之间时）。
- 检查相邻铺铜： 看看死铜周围是否有其他铺铜区域。
- 调整铺铜优先级： 选中死铜所在的铺铜，在其 属性面板 中找到 “铺铜优先级” (Priority) 设置。将其优先级值调高（数值越大优先级越高，比如设为
1通常是最高的）。然后执行 重铺该铺铜 (右键菜单或快捷键) 或 重铺所有铺铜 (T, G, A)。
- 铺铜被锁定： 检查铺铜是否被意外锁定了。选中铺铜，在属性面板中检查 “锁定” (Locked) 选项是否被勾选。如果锁定了，请取消勾选，然后再尝试重铺。
- 死铜连接到了“有效”网络： 软件只移除那些没有连接到有效网络目标焊盘的死铜。仔细检查一下那个孤立的铜皮：
- 它是否通过一个很小的走线（可能是你没注意到的）连接到了某个焊盘或网络？
- 它是否通过过孔连接到了其他层的某个网络？
- 软件可能认为它是有效的连接点，因此不移除。如果是这种情况，你需要调整铺铜形状或网络连接关系。
- 网格尺寸过大： 在非常老的版本或特殊网格设置下（现在较少见），铺铜网格尺寸设置过大可能导致细小的连接点被忽略，形成孤岛。在铺铜属性中检查 “网格尺寸” (Grid Size)，尝试将其设置为小于或等于设计规则中最小走线宽度的值。
- 软件 Bug 或设计文件损坏： 如果以上所有方法都无效，且死铜非常顽固、不合理：
- 尝试重启 Altium Designer。
- 尝试在铺铜管理器或属性面板中临时关闭该铺铜（禁用），应用后再重新启用并重铺。
- 尝试将该铺铜区域删除，然后重新绘制一个完全相同的铺铜轮廓（确保绘制时勾选了“移除死铜”）。
- 尝试将设计文件另存为一份副本，在新副本上操作。
- 考虑更新 Altium Designer 到最新版本。
? 最后手段（不推荐，但有效）
- 手动删除铜皮碎片： 如果死铜面积很小且数量不多，并且其他方法都失败：
- 将视图放大。
- 切换到 “2D 布线”模式 (快捷键
2)。 - 选中死铜所在的铺铜（选中外框）。
- 按快捷键
M, G(移动铺铜顶点) 或T, V, Y(多边形铺铜 -> 修改多边形铺铜顶点)。 - 尝试小心地拖动铺铜边界顶点，稍微改变铺铜形状（即使只是移动一点点），使其覆盖或避开那个孤岛区域，然后退出编辑。
- 软件通常会触发自动重铺，可能移除原来的死铜。或者手动重铺一次。
- 使用“铺铜区域切割”工具： 实在无法移除，但又必须去掉这块铜皮：
- 放置 -> 铺铜区域切割： 在死铜区域上画一个比死铜稍大的多边型切割区域。
- 选中这个切割区域，在其属性面板中，将 “层” 设置为死铜所在层，“网络” 设置为
No Net。 - 选中原铺铜，重铺铺铜。切割区域内的铜皮（包括死铜）就会被删除。
- 最后可以删除这个切割区域（因为它本身也是铜皮，只是挖空了）。
? 总结步骤（推荐优先尝试顺序）
- 执行
T, G, A（重铺所有铺铜）。 (最简单直接，解决大部分问题) - 如果无效，选中问题铺铜 -> 按
F11打开属性 -> 确保勾选“移除死铜” -> 设置“移除小于”为超大值或“All” -> 按回车确认 -> 右键单击该铺铜 -> “重铺选中的铺铜”。 - 如果仍无效，打开“多边形铺铜管理器” -> 选中问题铺铜 -> 确保勾选“移除死铜”并设置为“All” -> 点击“应用更改” -> 点击“重铺选中的铺铜”。
- 检查铺铜优先级是否过低，适当调高优先级后再重铺。
- 检查铺铜是否被锁定，取消锁定后再重铺。
- 考虑重新绘制该铺铜区域。
在进行铺铜操作（尤其是重铺所有铺铜）前，强烈建议保存当前设计状态，以防意外。通过系统性地检查和尝试上述方法，通常可以解决 AD 中无法移除死铜的问题。?
【硬件】PCB上的死铜：解析和影响
、什么是PCB上的死铜？ PCB上的死铜是指制造或设计PCB时，在铜层上出现的无法通过电流导通的区域。这些区域通常与预期的电路线路不一致，导致电流无法流经或流动受阻。死铜可能是铜层上的实际导电路径未被完全覆盖，也可能是由于不正确的制造过程或设计
2023-08-21 17:17:17
PCB上的死铜对电路性能的影响
在PCB的制造和设计过程中，可能会出现一种叫做"死铜"的问题。本文将解析死铜在PCB上的含义、成因、对电路性能的影响以及解决方法。
2023-06-05 14:16:19
深度解析：PCB死铜问题的根源与处理方法

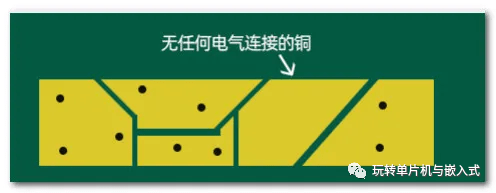

一站式PCBA智造厂家今天为大家讲讲PCB设计中死铜可能带来的问题?PCB设计中如何处理死铜。在PCB设计过程中，死铜(即孤岛铜)是一个常见的问题。死铜指的是那些没有电气连接而孤立存在于电路板上的铜
2024-11-28 09:27:03
PCB设计有必要去除死铜吗?
一站式PCBA智造厂家今天为大家讲讲PCB设计要不要去除死铜?PCB设计去除死铜的必要性。PCB死铜也叫PCB孤岛，是指在PCB中孤立无连接的铜箔，一般都是在铺铜时产生，那 PCB设计 中是否应该
2023-11-29 09:06:24
PCB设计有必要去掉死铜吗？死铜能带来什么问题？
在PCB设计中，死铜即孤岛铜算是常见的问题，是指那些没有电气连接，孤立存在电路板上的铜区域，然而很多电子工程师遇见死铜，都在忧虑是否要去除，下面本文将从多角度来分析，希望对小伙伴们有所帮助。 1、死
2024-05-13 09:16:48
【必看】PCB上的死铜为什么一定要去掉？
对于死铜一般都是建议直接处理，因为1.会造成EMI问题；2.增强抗干扰能力；3.死铜没什么用。当然也有其他办法在一定程度上能解决死铜的问题，但是都存在一定的风险，所以结论：最好的办法就是直接删除死铜！
2022-10-26 10:21:30
PCB上的死铜为什么一定要去掉？

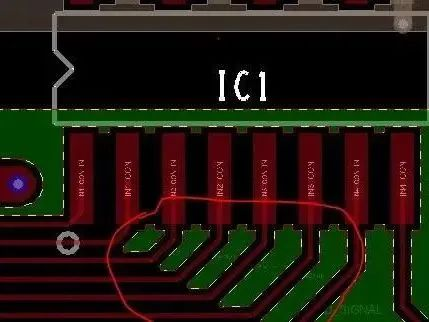

在PCB设计中，框选加铜，会在线与线之间出现死铜（孤岛）。死铜存在的问题对于死铜一般都是建议直接处理，因为：●会造成EMI问题；●增强抗干扰能力；●死铜没什么用。具体来说就是这个孤岛在这里形成一个
jf_88750577
2022-09-07 16:46:23
在PCB设计中，是否应该去除死铜（孤岛）呢？
在PCB设计中，是否应该去除死铜（孤岛）呢？ 在PCB（Printed Circuit Board）设计中，死铜（也称之为孤岛）是指没有用于任何电气连接的铜。孤岛的存在并不影响电路的功能，但是可能会
2023-10-31 14:43:30
PCB设计操作，怎么去孤铜

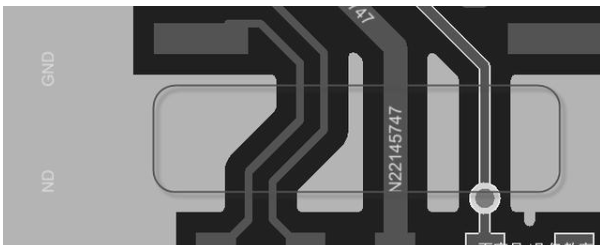

孤铜也叫孤岛（Isolated Shapes），也叫死铜，如图12-16所示，是指在PCB中孤立无连接的铜箔，一般都是在铺铜时产生的，不利于生产。解决的方法比较简单，可以手工连线将其与同网络的铜箔
2020-10-13 10:37:04
PCB设计避坑指南：死铜残留的危害与实战处理技巧

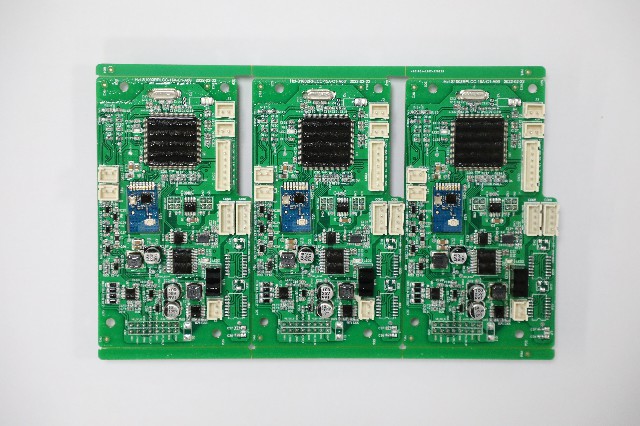

一站式PCBA加工厂家今天为大家讲讲PCB设计中的死铜是什么？PCB设计中死铜的隐患与处理方案。在多层电路板制造现场，工程师们常会发现某些铜层区域呈现异常状态：这些区域既未连接元器件，也未形成有效
