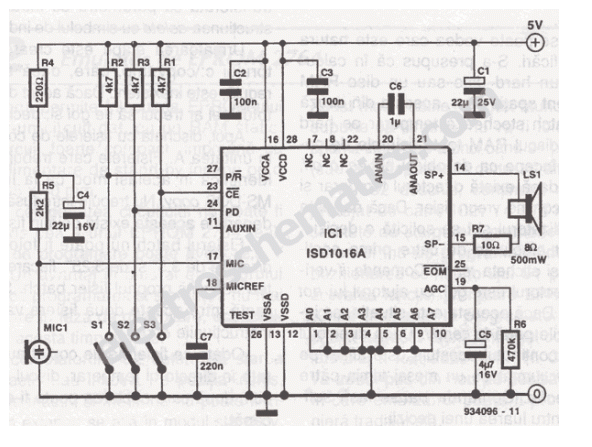

由于“录音机”涵盖多种类型（如老式磁带录音机、数字录音笔等），且具体电路图纸通常受版权保护或涉及复杂设计，我无法直接提供完整的商业产品电路图。不过，我可以为你提供一个老式磁带录音机（模拟电路）的核心功能模块电路图示和中文说明，帮助你理解其基本原理。如果需要更具体的图纸，建议寻找特定型号的维修手册。
一、老式磁带录音机核心电路模块图解（简图）
+---------+ +-----------+ +------------+ +---------+ +-------+
MIC --> | 前置放大 | --> | 录音放大器 | --> | 录音均衡网络 | --> | 偏磁振荡器 | --> | 录音磁头 |
+---------+ +-----------+ +------------+ +---------+ +-------+
↑ (补偿高频) ↑(提供高频信号)
| |
+---------磁带----------------+ +-------+ +-----------+ +----------+ +------------+ +-------+
|放音磁头| --> | 前置放大 | --> | 均衡网络 | --> | 功率放大器 | --> | 扬声器 |
+-------+ +-----------+ +----------+ +------------+ +-------+
↑ (补偿高频损失)
↓
自动增益控制(AGC)二、关键模块电路功能说明（中文）
-
前置放大电路
- 作用：将微弱的话筒(MIC)或磁头信号放大到可用电平。
- 核心元件：低噪声三极管或运算放大器(Op-Amp, 如LM386、NE5532)。
- 原理图类型：共射极放大器或同相/反相放大器电路。
-
录音放大器
- 作用：将前置放大后的信号进一步放大到足以驱动录音磁头。
- 特性：需频率补偿（录音均衡），提升高频以克服磁带高频损耗。
- 元件：放大三极管或运放。
-
偏磁振荡器 (Bias Oscillator)
- 作用：产生高频交流信号（通常>录音信号最高频率3倍，如80-120kHz），叠加到录音信号上。
- 目的：消除磁带磁化非线性失真，提高录音灵敏度和信噪比。
- 电路类型：LC振荡电路（如哈特莱振荡器），三极管驱动。
- 输出：通过耦合电容与录音信号混合后送入录音磁头。
-
录音磁头
- 作用：将电信号转换为磁场，磁化磁带上的磁性材料。
- 电路连接：并联高频消音头（同样由偏磁振荡器驱动），先抹音再录音。
-
放音前置放大器
- 作用：放大放音磁头感生的微弱电动势信号。
- 特性：需极低噪声设计，包含放音均衡网络（大幅提升高频以补偿磁带的“6dB/倍频程”高频衰减特性）。
-
均衡网络 (Equalization)
- 录音均衡：位于录音放大器输出端，提升高频（预加重）。
- 放音均衡：位于放音前置放大器后，为大幅高频提升网络（如RIAA曲线用于唱片，IEC/NAB标准用于磁带）。
- 元件：RC网络构成的有源/无源滤波器。
-
功率放大器
- 作用：将放音信号放大到足以驱动扬声器。
- 类型：早期常用OTL或OCL功放电路，现代可能用集成功放IC。
-
自动增益控制 (AGC)
- 作用：自动调节录音/放音通道增益，防止大信号失真，稳定输出电平。
- 原理：通过检测输出信号幅度，反馈控制前置放大器增益（改变偏置或负载）。
-
电机驱动电路
- 作用：驱动磁带稳速转动。
- 类型：早期采用机械调速器+直流电机，后期用电子稳速IC（如AN6651）。
三、如何获取完整电路图？
-
维修手册 (Service Manual)
- 搜索具体录音机型号（如Sony TC-D5或Panasonic RQ-2106）的“维修手册”，通常会包含完整电路图、元件清单和调试说明。
-
开源平台
- GitHub / GitLab：搜索关键词如
cassette recorder schematic或tape recorder circuit，一些DIY项目可能共享原理图。 - 电路图分享社区：如ElectroSchematics.com、CircuitsToday.com。
- GitHub / GitLab：搜索关键词如
-
参考书籍
- 《音响设备原理与维修》（中职/高职教材）
- 《模拟电子技术基础》（包含放大器、振荡器设计）
- 《磁带录音机原理与检修》
四、重要提示
- 安全第一：老式设备含高压（如电子管设备）或强电流元件，维修时务必断电操作！
- 元件替换：老式晶体管型号可能停产，需查手册确认替代品（如2SC458→KSC1845）。
- 版权问题：切勿将受版权保护的电路图用于商业用途。
如果需要某个具体模块的简化电路实例（如偏磁振荡器或均衡网络），可以再问我，我会提供参考设计图与计算公式！
