以下是XL4015芯片的中文技术资料详解，结合关键参数与应用要点整理：
XL4015 核心特性
-

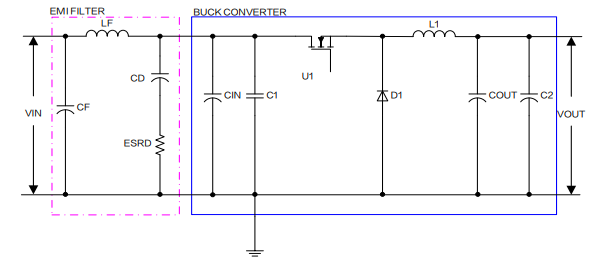

拓扑结构
- 同步整流降压型DC-DC转换器（Buck Converter）
- 内置130mΩ/50mΩ MOS管（上管/下管）
-
电气参数 项目 数值 输入电压范围 8V - 36V (极限40V) 输出电压范围 1.25V - 32V (可调) 输出电流 5A (持续) 开关频率 180kHz 转换效率 最高96% (典型值@12V输入) 基准电压 1.25V (反馈端Vfb) -
保护功能
- 过流保护（OCP）
- 过热关断（TSD）
- 输入欠压锁定（UVLO）

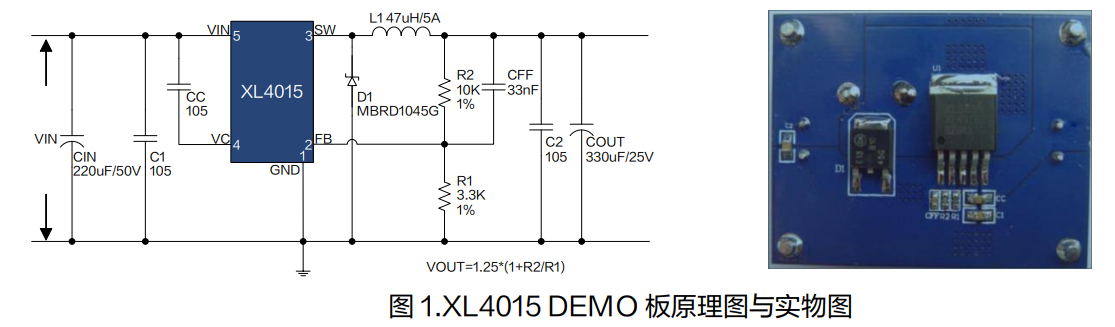

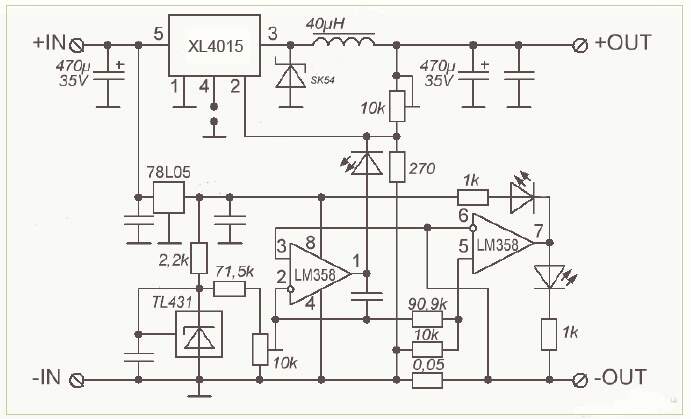

应用电路设计要点
-

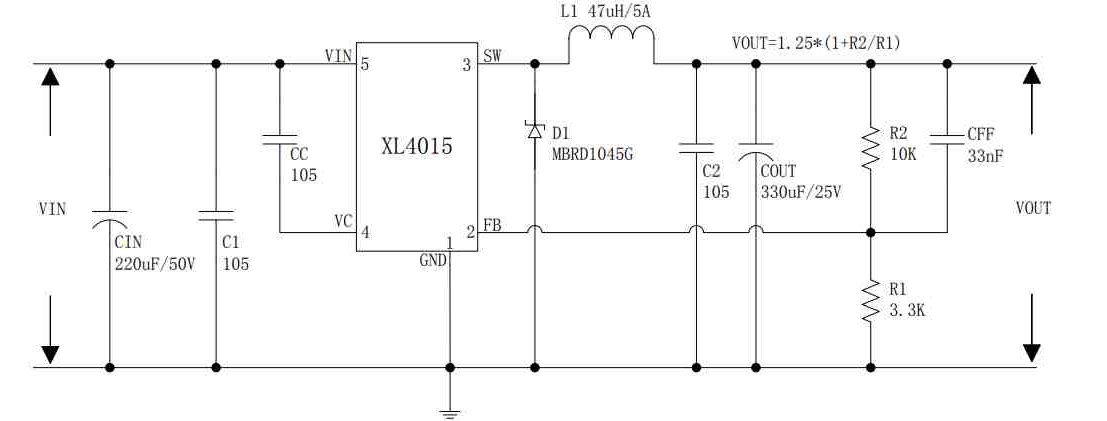

输出电压计算
V_{out} = 1.25 \times (1 + \frac{R_1}{R_2})- 示例：需12V输出时，选R1=10kΩ → R2=1.18kΩ（常用1.2kΩ）
-
关键元件选型
- 电感：建议 22μH~47μH (饱和电流>6A，如CDRH104R型)
- 输入电容：≥100μF电解电容 + 10μF陶瓷电容（靠近Vin脚）
- 输出电容：≥220μF低ESR电解电容（耐压高于Vout 50%）
- 续流二极管：XL4015内部集成，无需外接
-
PCB布局要求
- 功率回路（SW引脚→电感→输出电容）路径最短化
- 反馈电阻直接连接FB引脚，远离高频开关节点
- 散热设计：芯片底部 Exposed Pad 必须焊接至大面积铜箔（建议≥3cm²）
典型问题解决方案
-
输出不稳定/振荡
→ 检查反馈回路是否受干扰 → FB走线远离电感，增加0.1μF陶瓷电容并联在R2两端
→ 确认输出电容ESR值是否过高（建议<50mΩ） -
芯片过热
→ 输入输出压差过大时降低负载电流
→ 确保散热铜箔面积足够，必要时加装散热器
→ 避免工作电流接近5A极限值（实际负载建议≤4A）

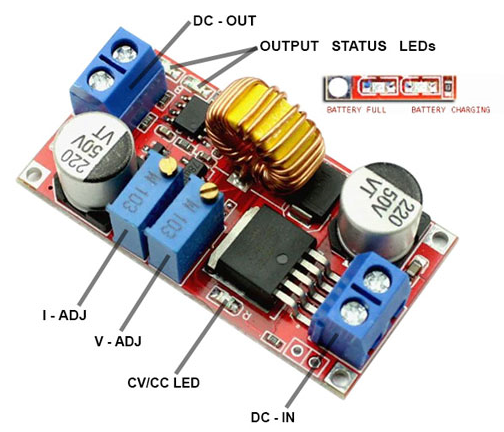

模块实物引脚图
┌─────────┐
│ XL4015 │
│ │
1 │ Vin ├─ 输入正极(8-36V)
2 │ SW ├─ 开关节点(接电感)
3 │ GND ├─ 功率地
4 │ FB ├─ 反馈端(接电阻分压网络)
└─────────┘
*底部散热焊盘需接GND重要注意事项
-
最小负载要求
空载时可能输出电压偏高，建议保留≥10mA假负载（如接10kΩ电阻）。 -
启动冲击抑制
高容性负载场景（如>1000μF）需添加软启动电路，可在FB端对地接1μF电容延时启动。 -
替代型号参考
XL4015国产兼容版本：- LM2596S-ADJ（但效率更低）
- MP2307（引脚兼容，最大3A）
建议设计前查阅 XL4015官方Datasheet 验证参数，不同厂家封装可能存在差异（如To-263-5或ESOP8）。实际调试建议使用电子负载测试带载稳定性。

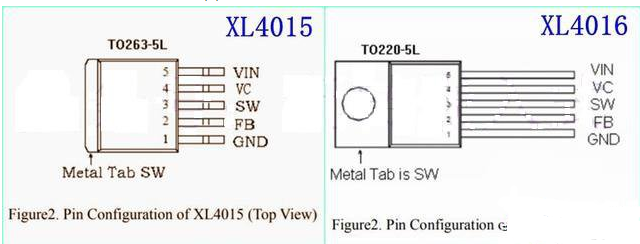

XL4015和XL4016的区别是什么
